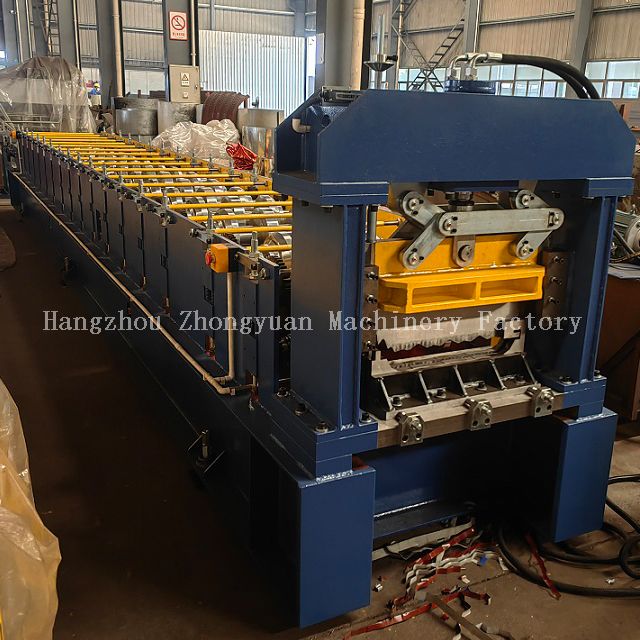

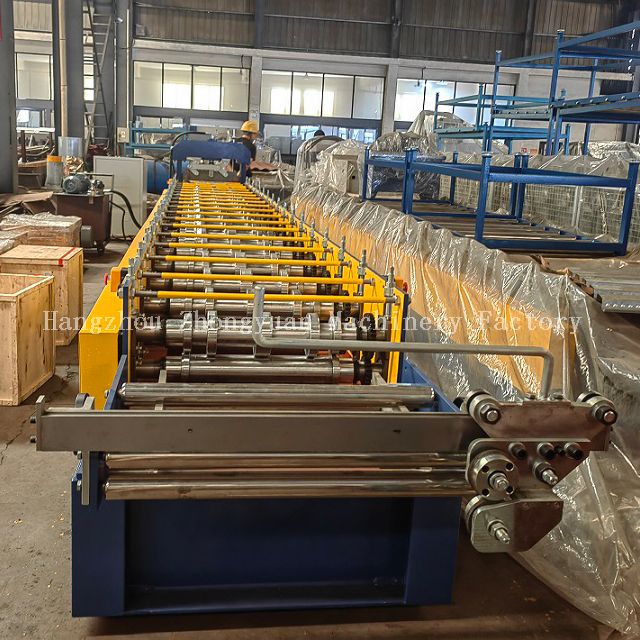

Breve introdução da máquina para telhado de metal com costura vertical:

Parâmetros técnicos da máquina formadora de rolos de costura vertical:

Componentes da máquina de costura de chapa metálica:

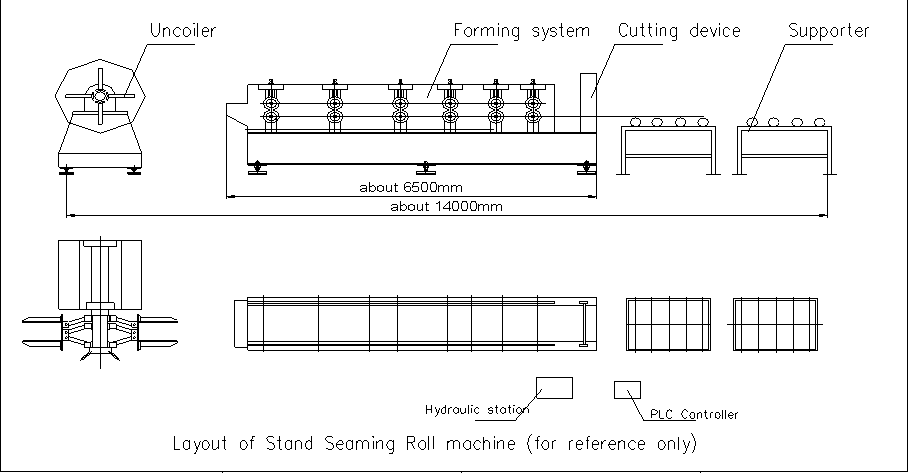

Exibição de processamento de trabalho de costura

Desenrolando a folha→ Folha guia → Formação de rolo→ Medir o comprimento e cortar a folha→ Produto para a mesa de saída

Descrição dos componentes da máquina de painel de costura vertical

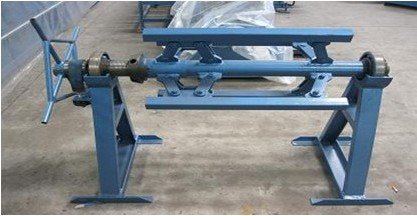

(1) Bobinador manual :

1) Desenergização; desbobinador manual; máx. Capacidade: 5000kg

2) Terno para diâmetro interno da bobina: 508 mm.

3) A alimentação manual expande a superfície interna da bobina.

A referência do formulário de saída do desbobinador:

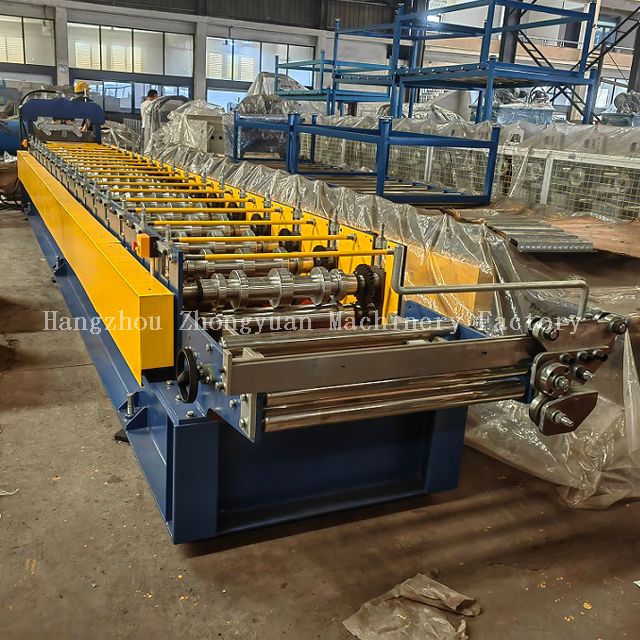

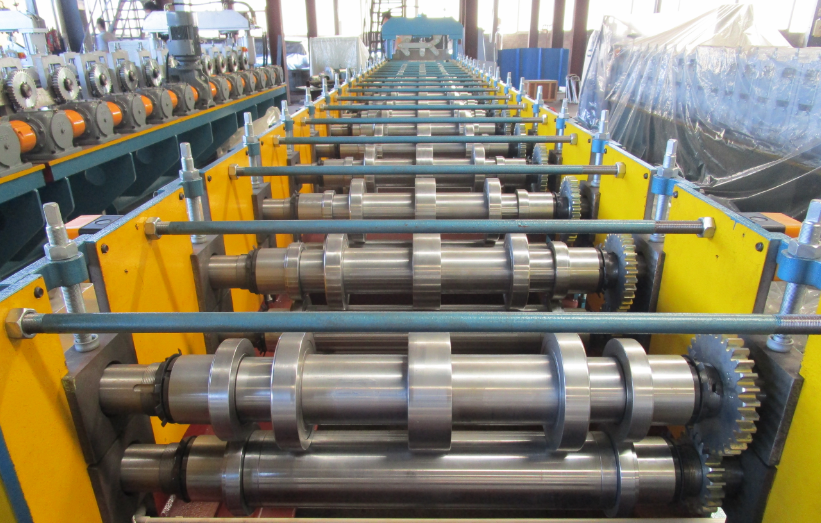

( 2) M/C perfiladeira

1) A estrutura principal da máquina é soldada separadamente e a parede externa é conectada por parafuso após ser jateada na superfície.

2)  O material do rolo é de aço forjado No.45 de alta qualidade, com procissão controlada digitalmente.

3) Os eixos dos rolos são usinados por uma retificadora duas vezes para garantir a precisão do produto final.

4) Os rolos são revestidos com cromo duro na superfície após serem usinados pela máquina-ferramenta exata. Para garantir longa vida útil aos rolos formadores.

5) Corrente e engrenagem movem a linha, aciona o motor. Todas as ações de trabalho são controladas automaticamente pelo gabinete elétrico PLC.

6) Tensão de alimentação adequada: 415 V/50 Hz/3 fases

7)  Velocidade de formação: cerca de 20m/min (sem tempo de corte)

8)  Potência do motor da máquina principal: 5,5KW

9)  Peso total: 5380kg

10)  Tamanho da formação: 8,3*1,2*1,6m  (Comprimento x Largura x Altura)

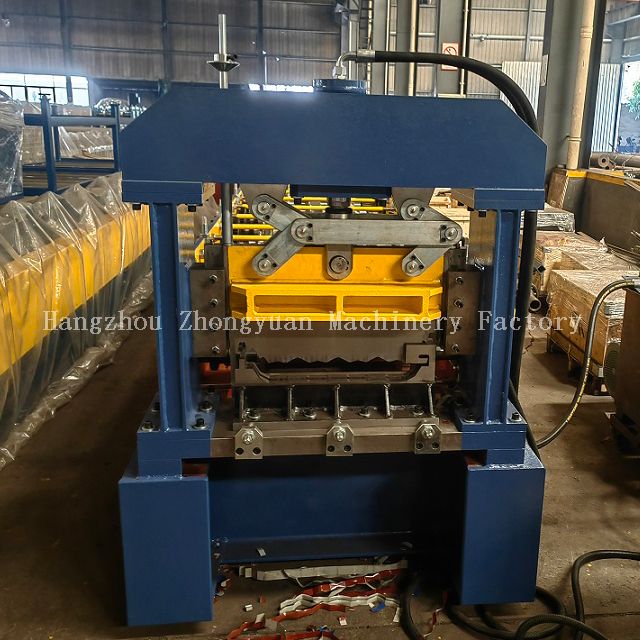

( 3) Corte Hidráulico

1) Adota pós-corte, o material da lâmina de corte é Cr12 com tratamento temperado.

2) Adota estrutura soldada para boa rigidez.

3) A potência de corte é fornecida pela estação hidráulica.

4) É composto por estação de bomba hidráulica, lâmina cortada da prateleira do molde, etc.

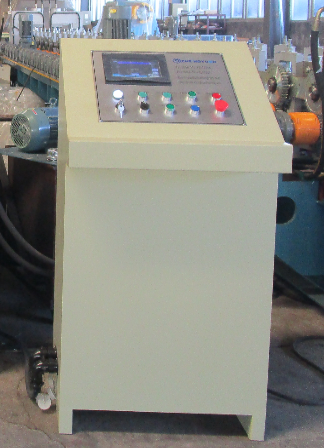

(4) Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 415 V/50 Hz/3 fases

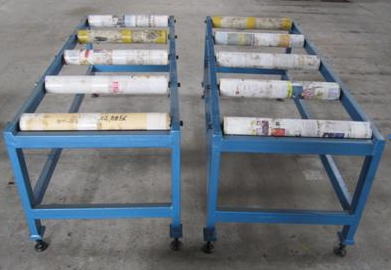

(5 ) Rack de produtos (sem alimentação):

1)  São utilizados para colocar o produto final quando o produto sai do dispositivo de corte.

2)  2 peças, o comprimento de cada peça é de 1,5 m, o comprimento total é de 3 metros.

3)  Colete o produto final e os produtos finais são convenientes para serem empilhados pelos trabalhadores.

Aplicação do produto da máquina formadora de rolos de metal com costura vertical

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos de costura vertical  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina formadora de rolo de costura vertical

Detalhes da embalagem da máquina formadora de rolos para painel de costura vertical

1. Um contêiner *40GP para carregar um conjunto de máquina perfiladeira de costura vertical com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
