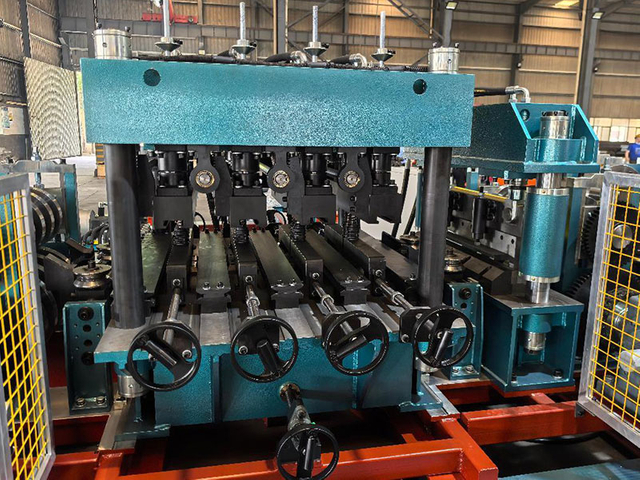

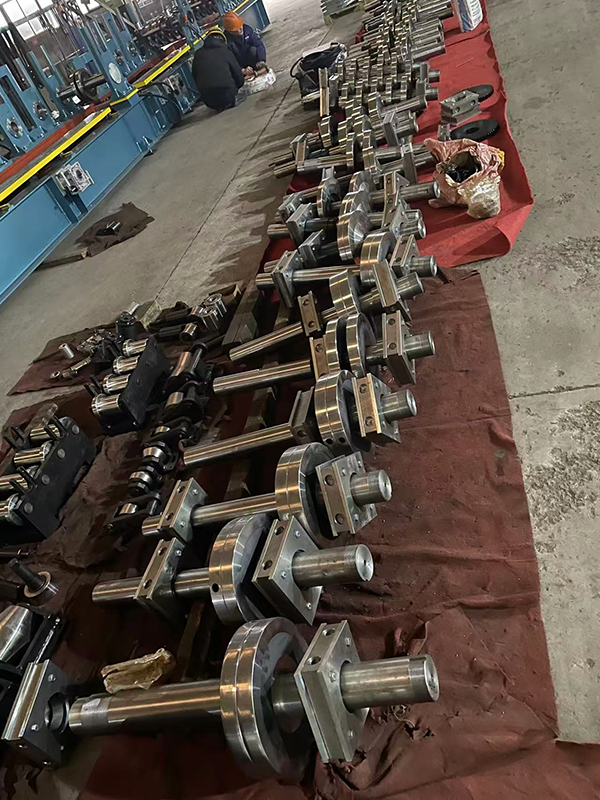

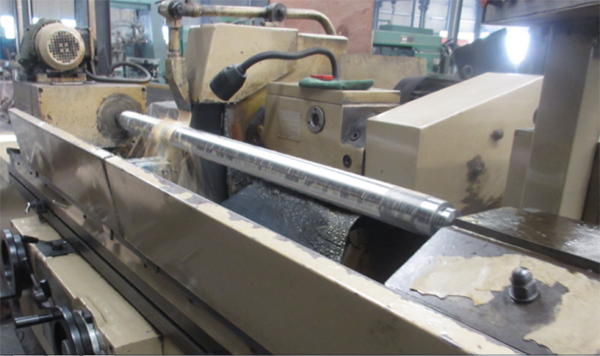

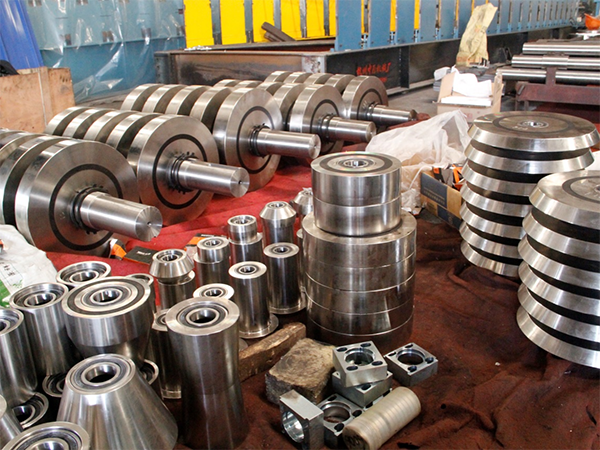

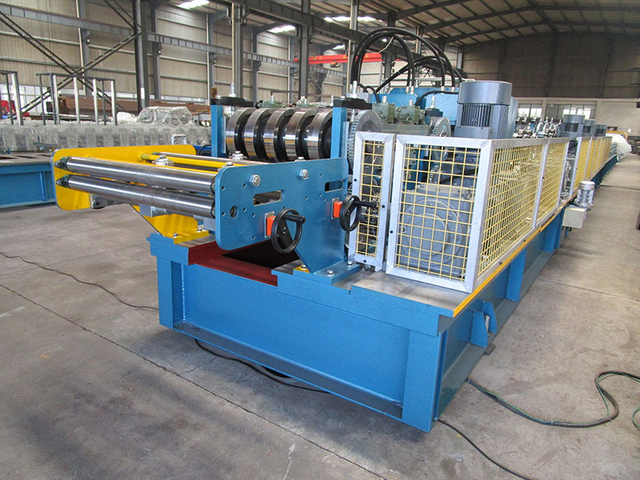

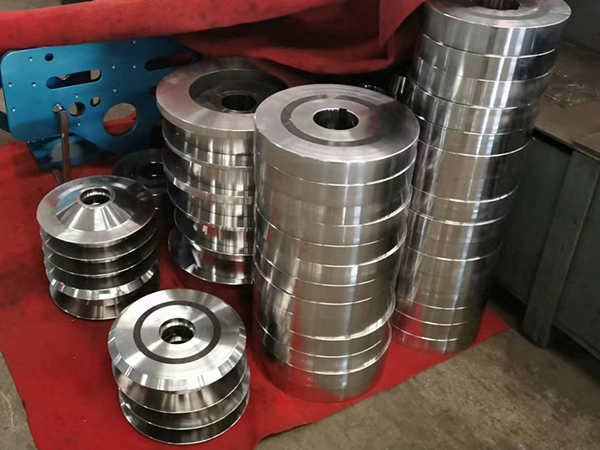

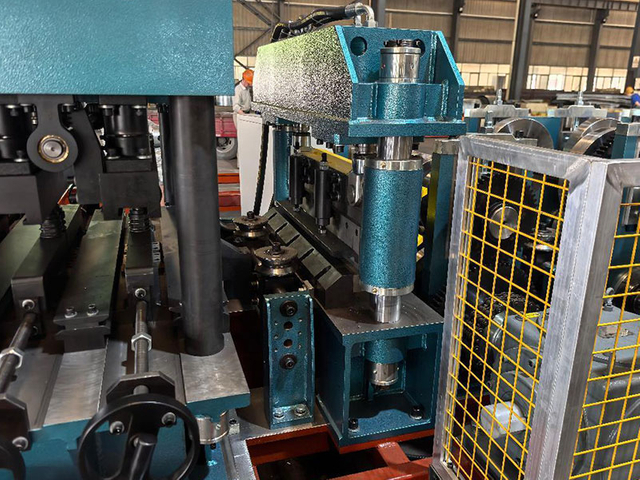

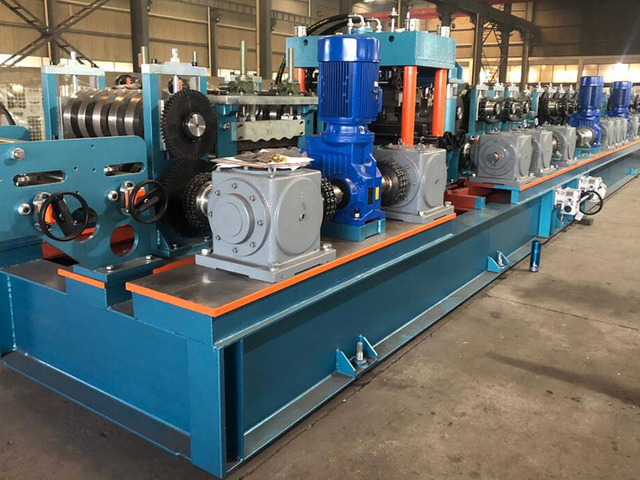

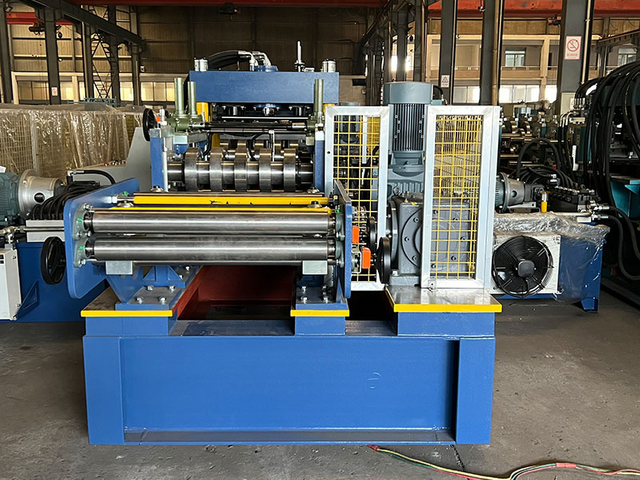

O sistema de perfilagem consiste em uma série de rolos que moldam a tira de metal no perfil de terça UCZ desejado. O número de estações de perfilagem pode variar dependendo da complexidade do perfil.

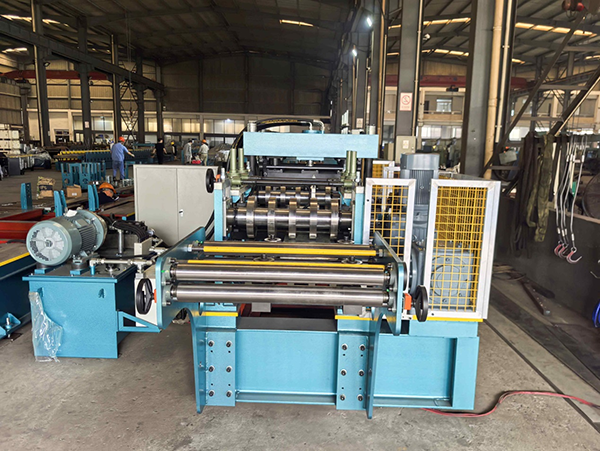

Este sistema permite a alimentação suave da tira de metal na máquina. Normalmente inclui desbobinadores, endireitadores e sistemas de orientação para garantir alinhamento e tensão adequados.
Exatidão e Precisão As modernas máquinas perfiladeiras de terças UCZ oferecem alta exatidão e precisão na formação de terças. Eles são equipados com sistemas de medição e sensores para garantir qualidade consistente durante todo o processo de produção.

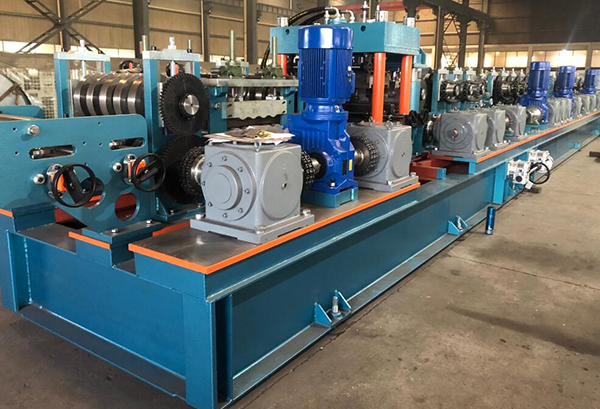

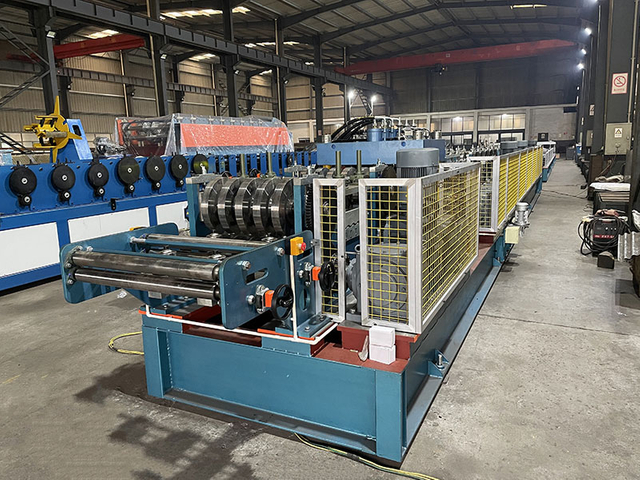

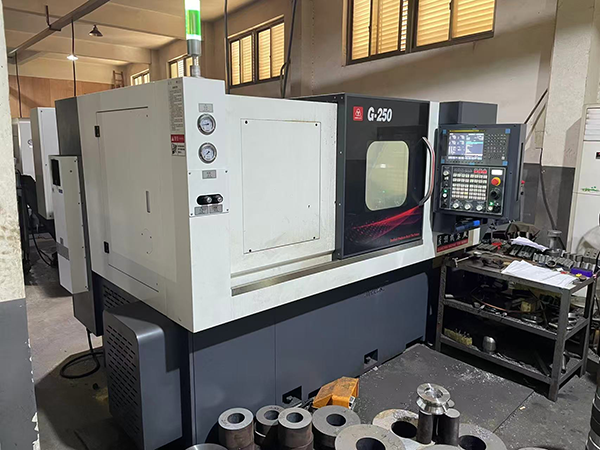

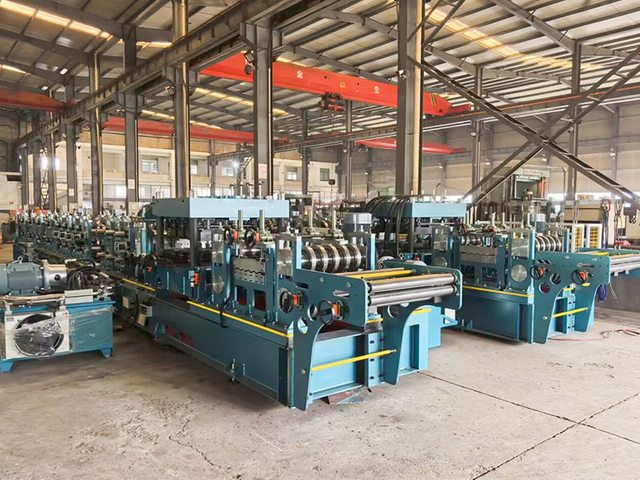

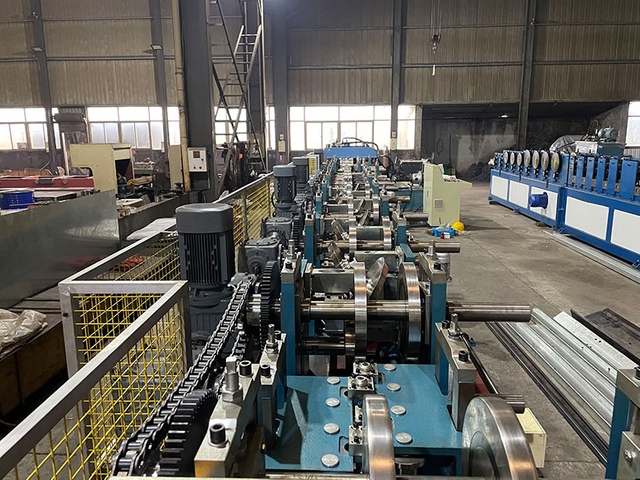

Como funcionam as máquinas perfiladeiras de perfis UCZ
As máquinas perfiladeiras de terças UCZ seguem um processo sequencial para produzir terças UCZ. Aqui está uma visão geral passo a passo de como essas máquinas funcionam:
- Carregamento de material: A tira de metal é carregada no desbobinador da máquina, onde desenrola a bobina e a alimenta no sistema de perfilagem.

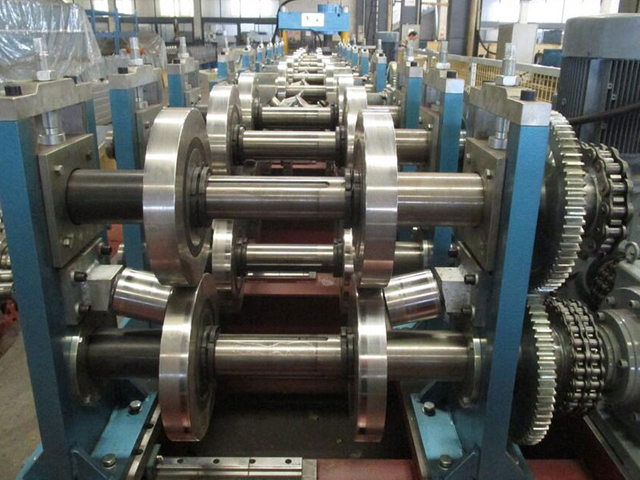

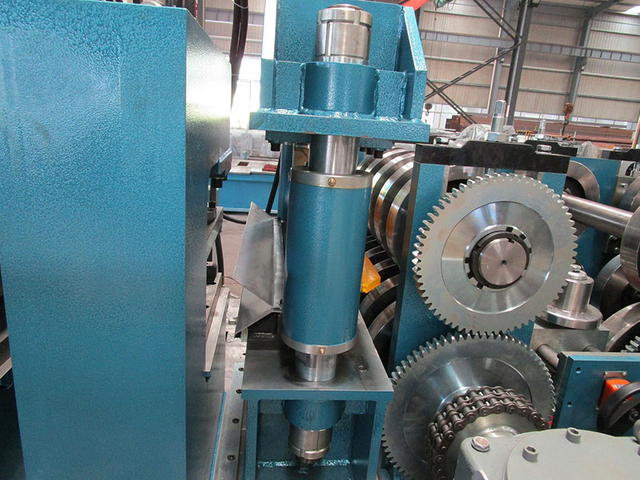

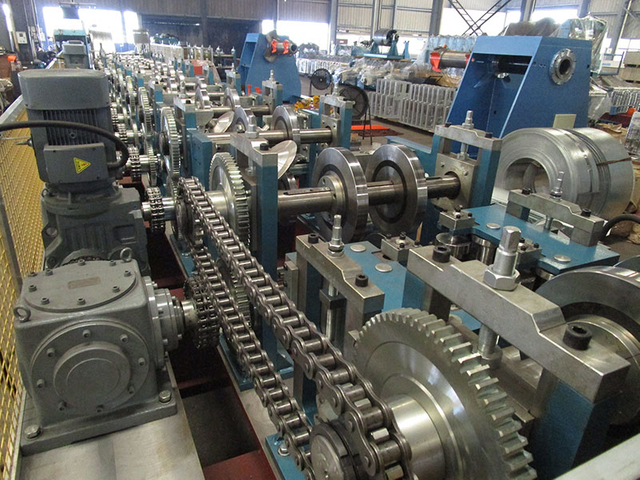

- Perfilagem: A tira de metal passa por uma série de rolos que gradualmente a moldam no perfil de terça UCZ desejado. Cada conjunto de rolos confere uma curvatura ou contorno específico à tira de metal.

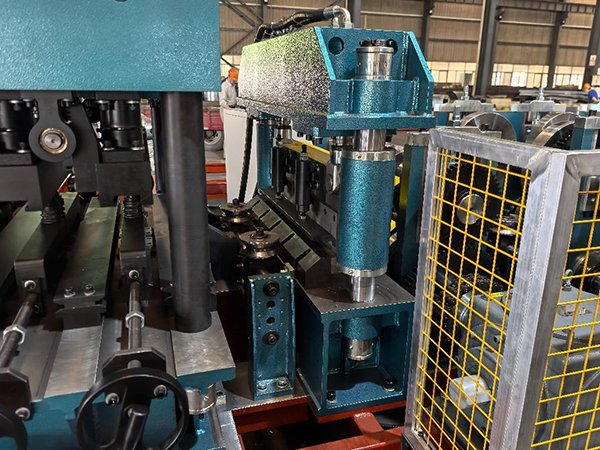

- Corte: Uma vez formado o perfil da terça, o mecanismo de corte da máquina corta as terças no comprimento desejado. Isso garante uniformidade e precisão no produto final.
- Empilhamento e saída: As terças cortadas são então empilhadas ou transportadas para a área de saída para processamento ou embalagem posterior. Mecanismos de empilhamento ou sistemas de transporte facilitam a coleta organizada das terças acabadas.
1) Instalação:

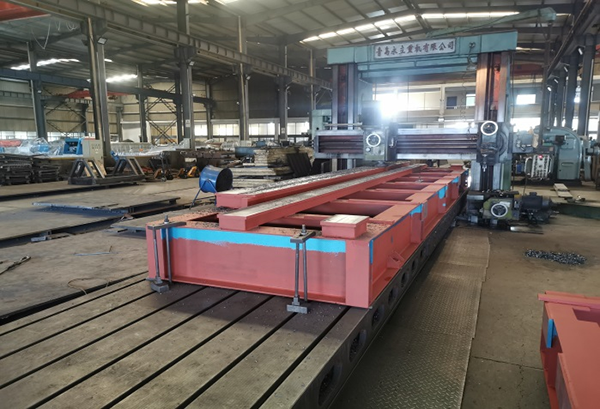

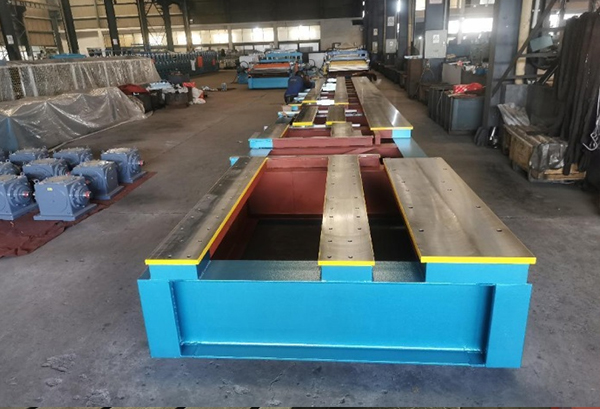

PASSO 1. Coloque o corpo da máquina no chão, nivele-o primeiro e certifique-se de que todas as peças estejam no mesmo nível.

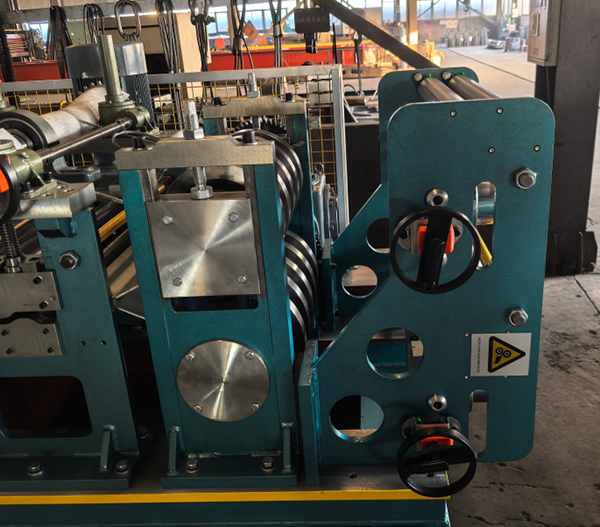

- Fixe o dispositivo de orientação.

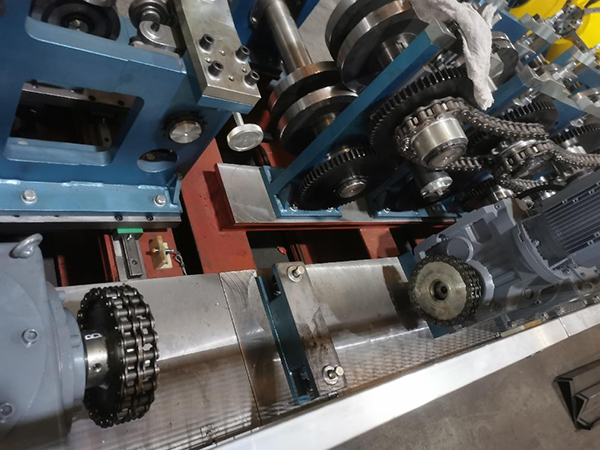

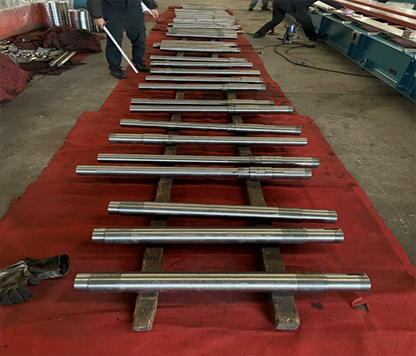

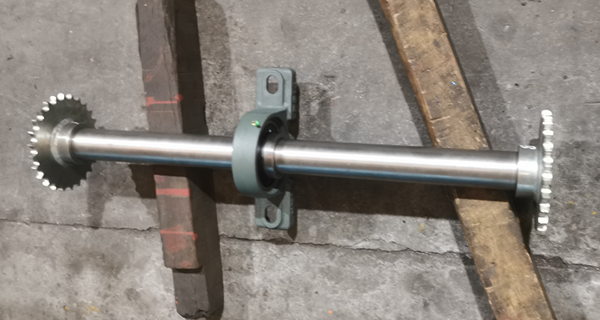

- Fixe o eixo de transmissão

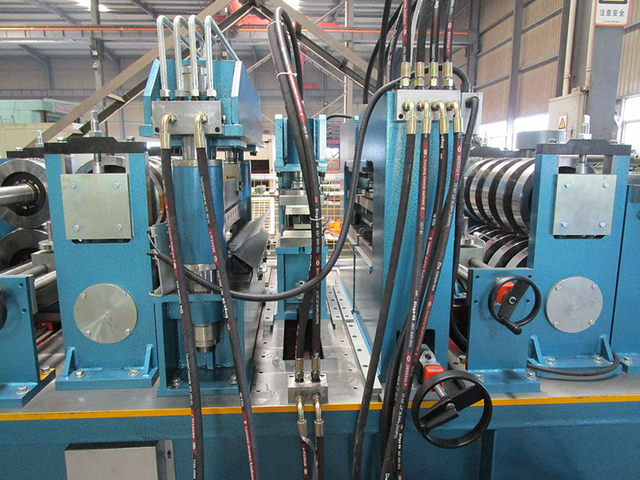

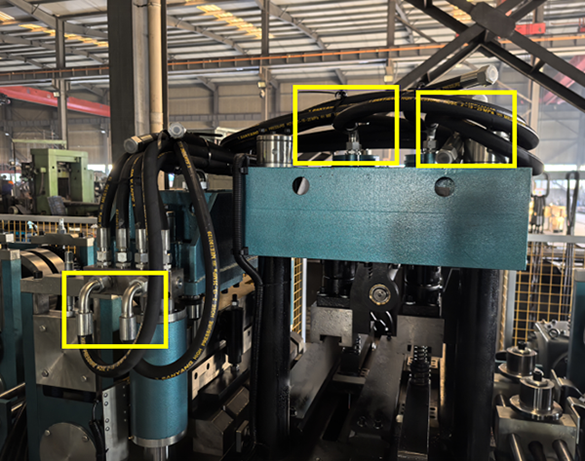

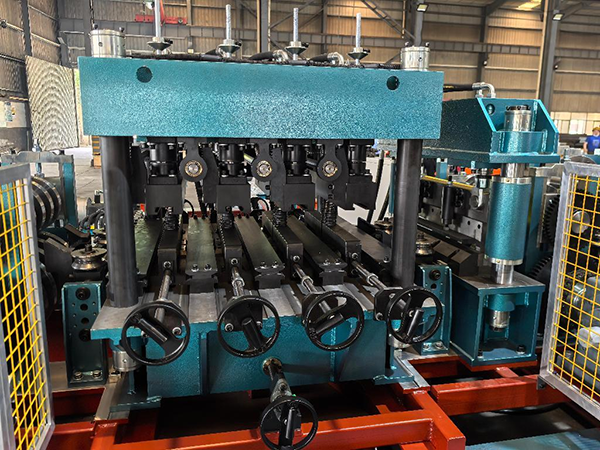

PASSO 2. Solte a tubulação, fios e outros acessórios. Verifique se há alguma peça sobressalente quebrada. Encontre 12 tubos amarrados nos dispositivos de perfuração e corte. Conecte-os à estação hidráulica.

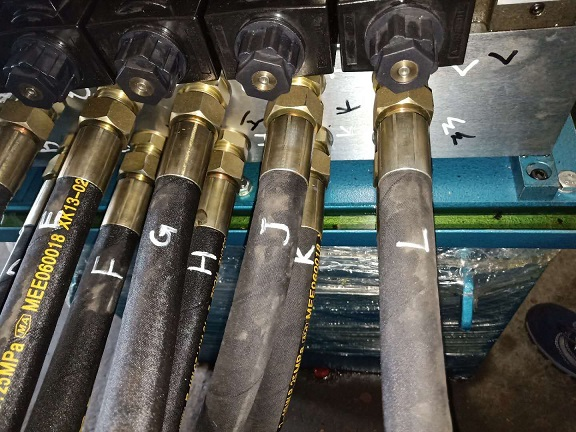

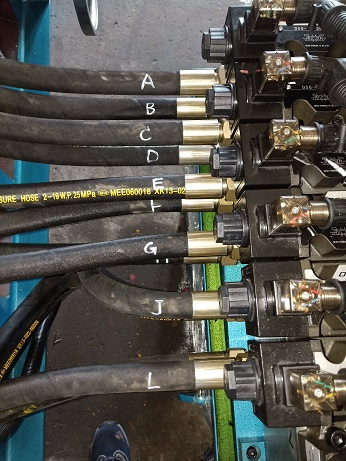

PASSO 3. Conectei os tubos do dispositivo de corte e puncionamento à estação hidráulica conforme as marcações abaixo:
Conecte os tubos seguindo os números marcados.

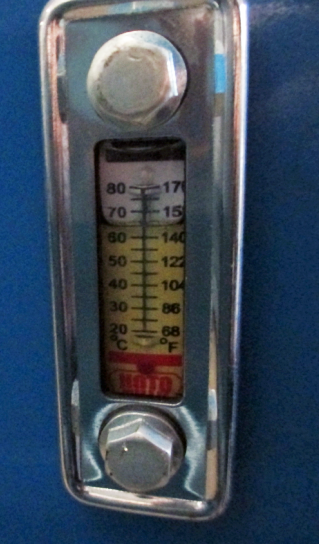

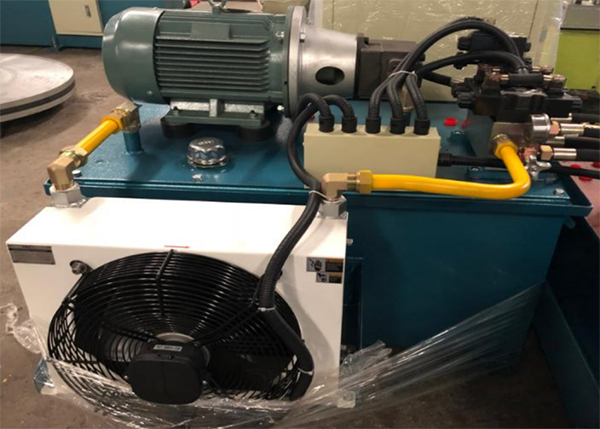

PASSO 4. Adicione óleo hidráulico nº 46. à estação hidráulica. Certifique-se de que o óleo não esteja abaixo da linha amarela em nenhum momento. Certifique-se de que esteja cheio, pelo menos não deve ser inferior a 80%.

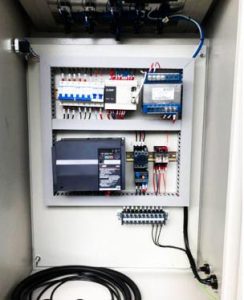

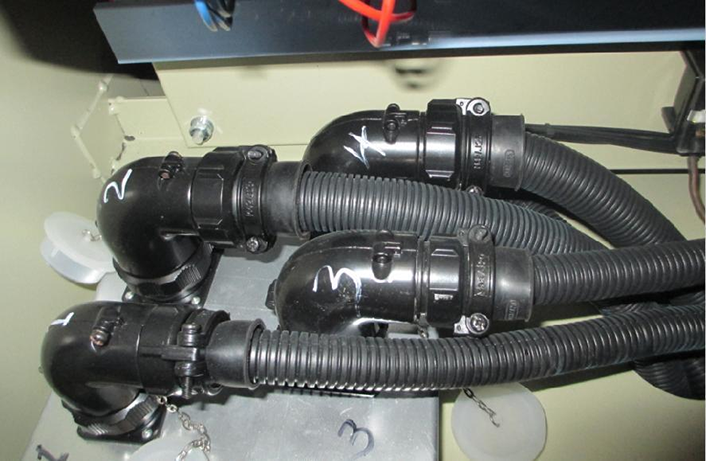

PASSO 5. Existem quatro tubos dentro do PLC. Você pode encontrar três tubos no corpo da máquina, um dos quais está ligado à estação hidráulica. Por favor, encontre-os e conecte-os.

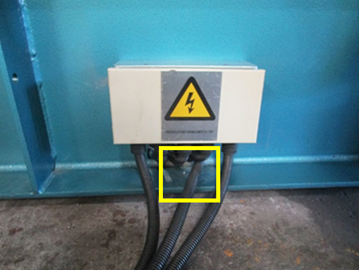

Aqui está mostrando o posicionamento detalhado dos quatro tubos:

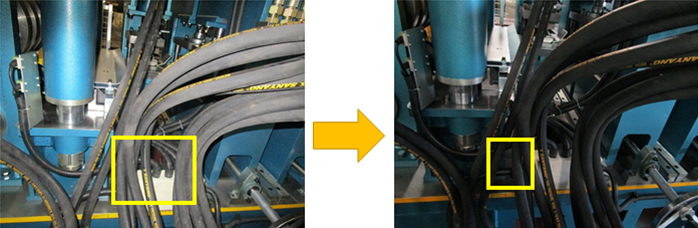

Aqui você pode encontrar um tubo.

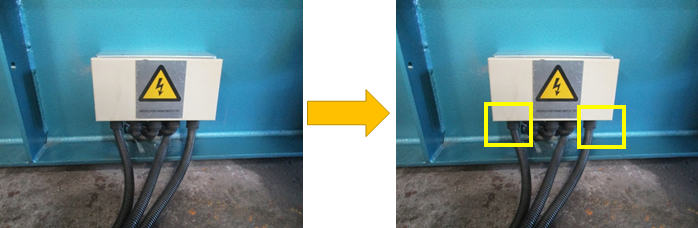

Aqui você encontra dois tubos (na estrutura da máquina).

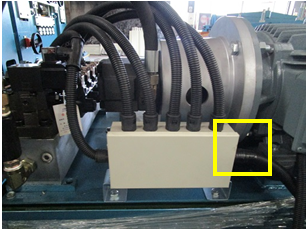

Na caixa da estação hidráulica, você encontra um tubo.

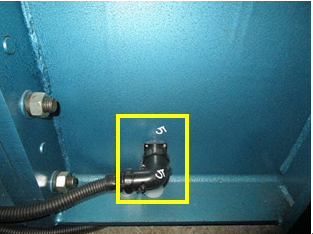

PASSO 6. Conecte o 5º tubo no corpo da máquina.

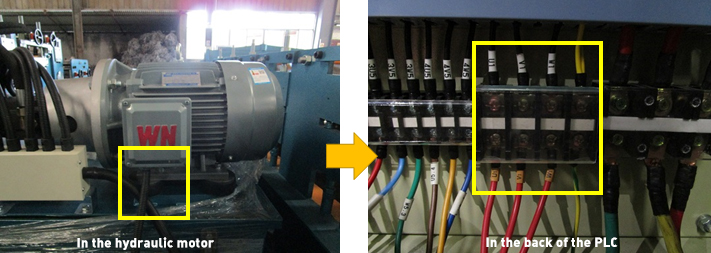

PASSO 7. Conecte os motores da estação hidráulica ao PLC no local correspondente - U1, V1, W1.

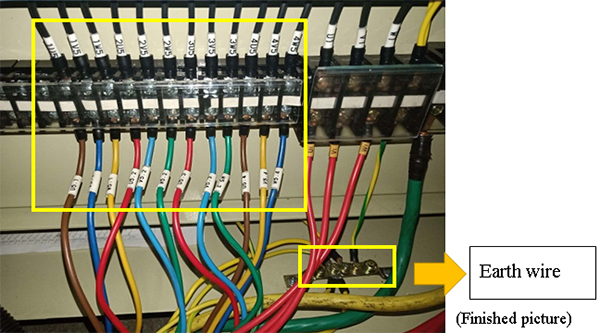

PASSO 8. Conecte os fios elétricos do motor principal da máquina principal ao PLC.
Aqui está mostrando o posicionamento detalhado dos quatro tubos:

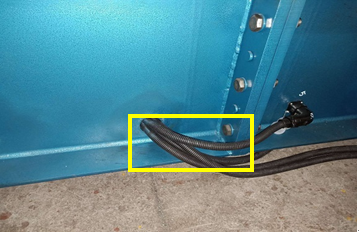

Aqui você encontra um tubo, que inclui 4 linhas.

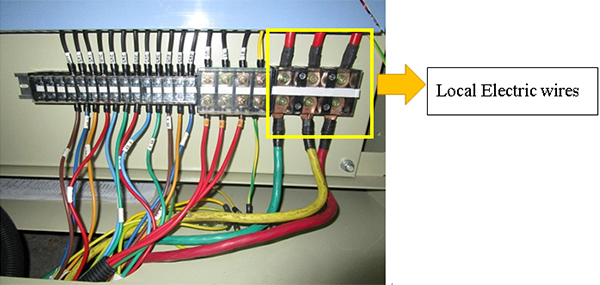

Aqui você encontra três tubos, incluindo 12 linhas.
PASSO 9. Conecte os fios elétricos locais ao PLC.
2) Máquina de teste
- Abra a energia elétrica
- Antes da operação, é necessário verificar o tanque de óleo. O nível do óleo hidráulico deve estar até metade do indicador de nível. Caso contrário, adicione óleo 46# nele.

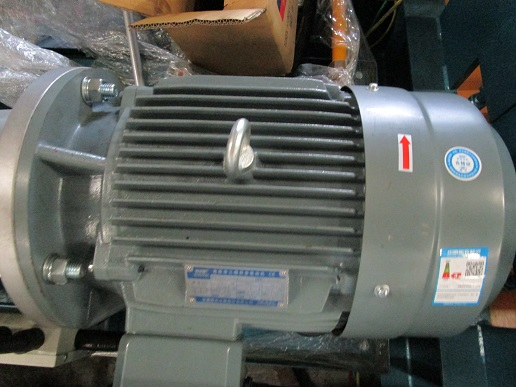

- Teste o motor da estação hidráulica. Gire o botão OFF/ON para a posição ON, o botão Power será ligado, pressione o botão Arranque da bomba de óleo. Verifique se o motor da estação hidráulica está funcionando conforme mostrado pela marca vermelha.

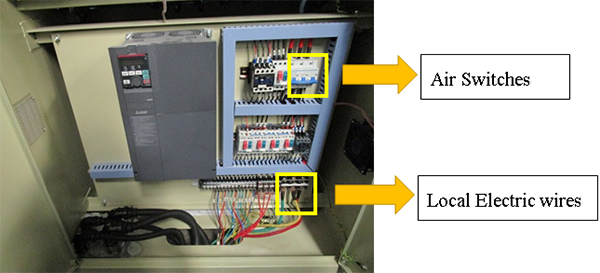

Se a pista virar para trás, verifique a situação da conexão do fio local. Para verificar isso, desligue a energia elétrica local e o interruptor de ar. .
Em seguida, troque os fios elétricos locais, até que o motor da estação hidráulica funcione da maneira indicada pela marca vermelha.
3) Teste em execução
Sugerimos que você experimente uma peça de chapa de aço antes da produção em massa.
- Alimente as folhas na máquina.
- Ligue a energia local.

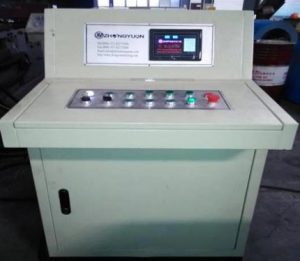

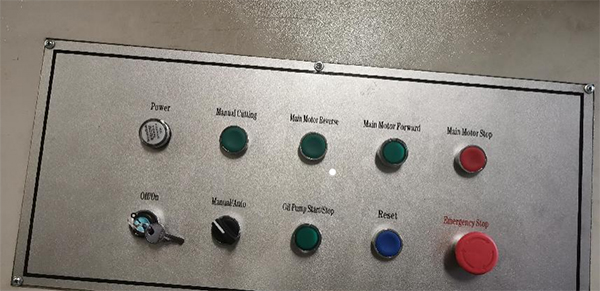

- Coloque o botão PLC OFF/ON na posição ON, o botão Power será ligado e pressione o botão 'Iniciar bomba de óleo'. Transforme 'Manual/Auto' em 'Manual'.
- Em seguida pressione o botão “Motor principal para frente” no PLC.
- Pressione 'Corte Manual' para cortar o painel.
- Pressione o botão “Motor Principal Avançar” até o final.
Depois de terminar o teste, você pode começar a mudar a estação de trabalho de manual para automática. A máquina produzirá os produtos de acordo com os dados que você configurou. Para configurações de comprimento e quantidade de folha, consulte o sistema de controle elétrico.
