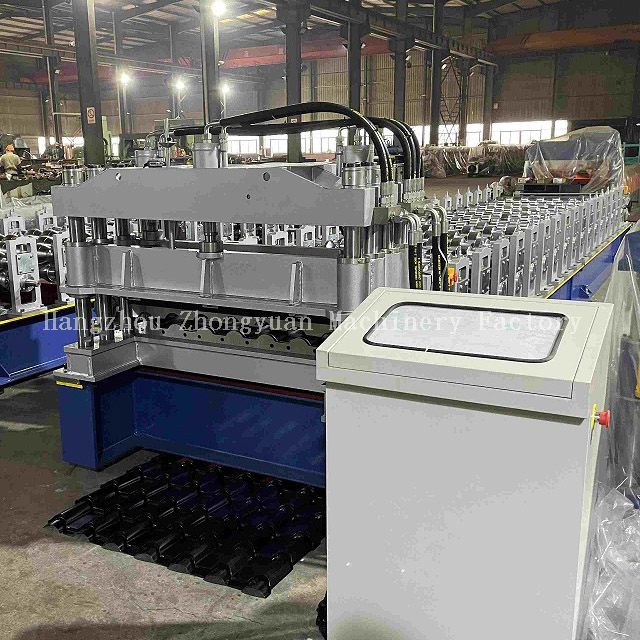

Breve introdução da máquina formadora de rolos de telha metrocopo:

Parâmetros técnicos da máquina formadora de rolos de telha metrocopo para telhados metálicos:

Componentes da máquina da máquina formadora de rolos de telha metrocopo para telhado:

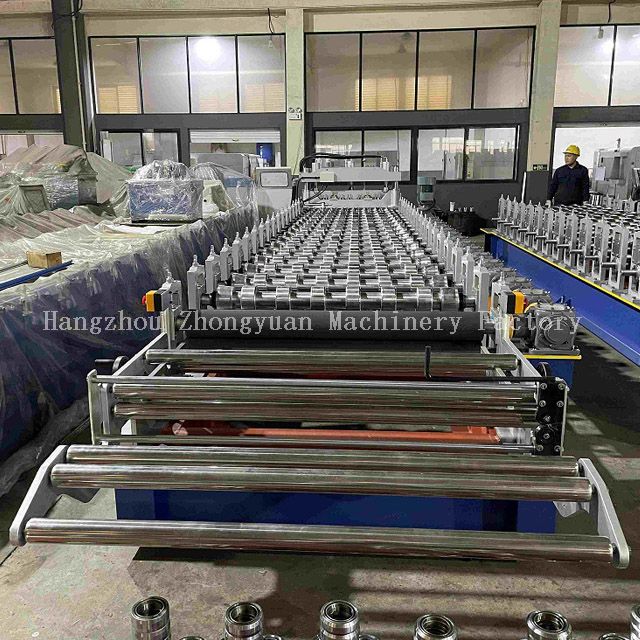

Exibição de processamento de trabalho de ladrilho Metrocopo

Desenrolando a folha → Folha guia → Formação de rolo → Folha de prensagem → Medir o comprimento e cortar a folha

Descrição dos componentes da máquina formadora de rolos para telhado de telha metrocopo de metal

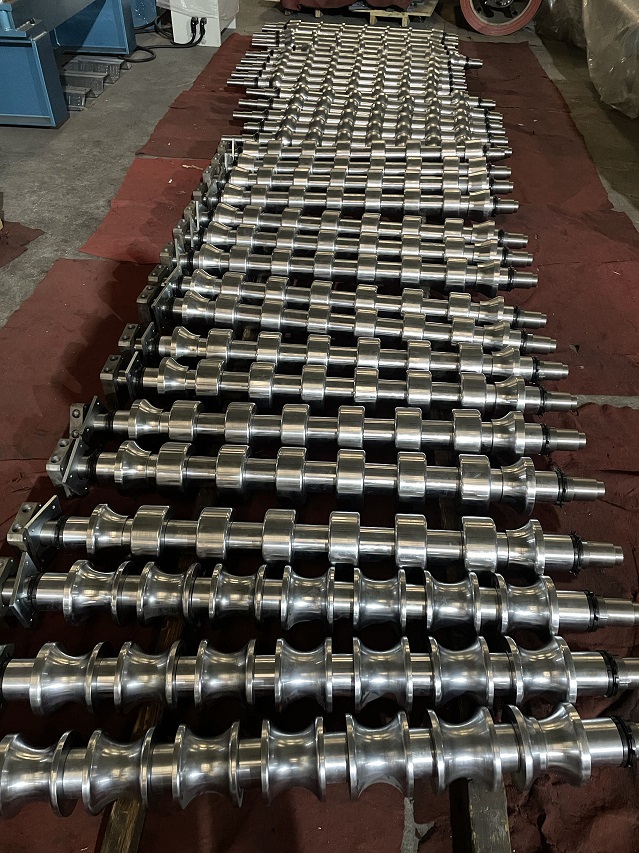

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan

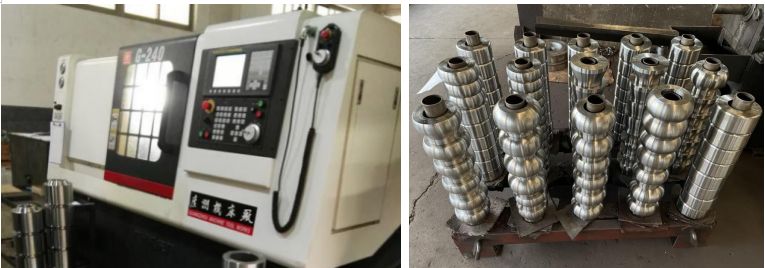

2.Rolos Hard Forming com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

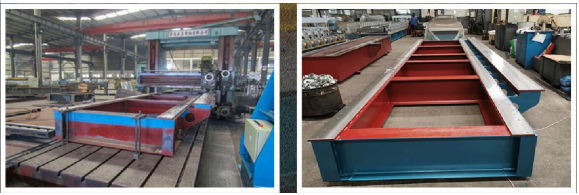

3.A estrutura da máquina é processada na superfície por uma máquina de planejamento de 10m.

Estrutura da máquina em aço tipo H400 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 40mm

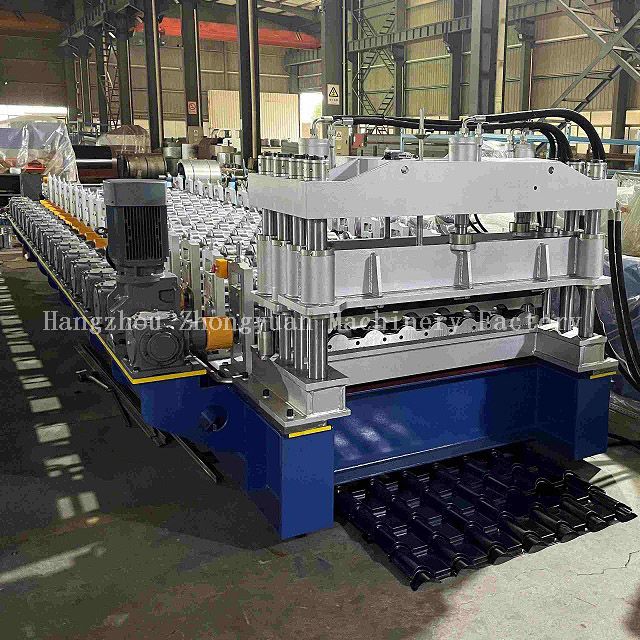

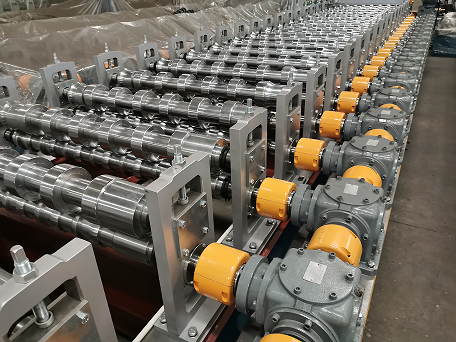

Acionamento do motor, transmissão de acionamento por engrenagem helicoidal, estações de cerca de 18 etapas para formar

Motor principal = 5,5 kW

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.

Velocidade de produção: 5-6m/min.

Todos os rolos processados ​​são montados no carpete para evitar arranhões na superfície dos rolos.

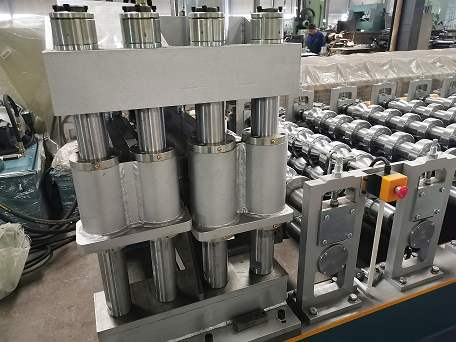

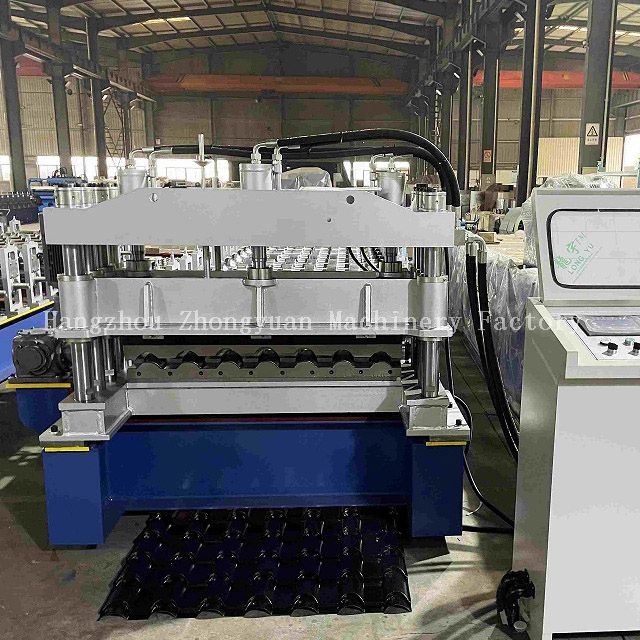

4. Equipamento de prensagem

Este dispositivo é usado para pressionar o degrau para ladrilhos. Depois de formado o formato do painel de ladrilho, prensando o painel de ladrilho com equipamento de prensagem que garante o formato duradouro e mais bonito.

5.Corte Hidráulico

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12 com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4) A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±2mm.

5)  A potência de corte é fornecida pela estação hidráulica.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

6. Estação hidráulica:

1) Fornece energia para o cortador hidráulico.

2) Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3) Potência do motor hidráulico: 7,5KW

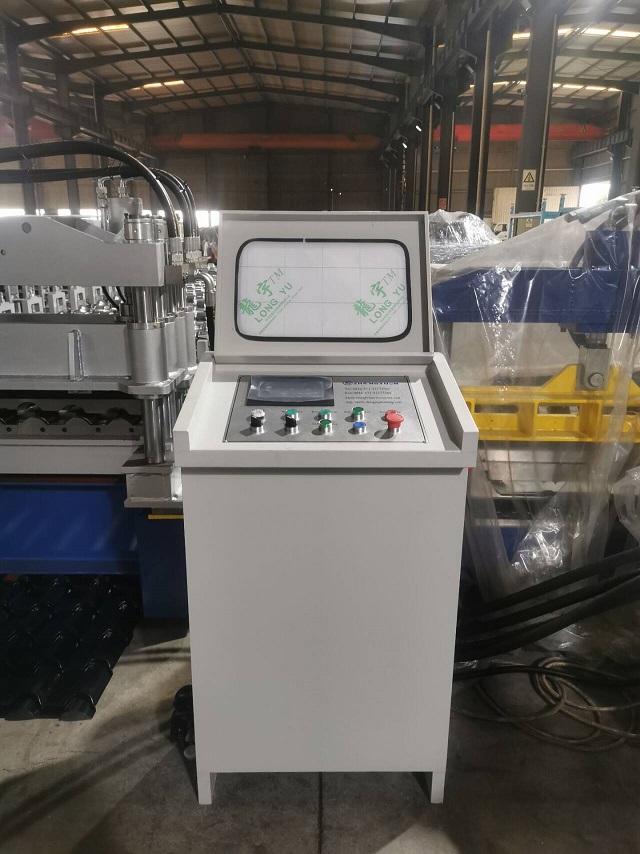

7. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380 V / 50 Hz, trifásico (pode ser projetado de acordo com a necessidade do comprador)

Referência do formulário externo do sistema:

Aplicação do produto da máquina formadora de rolos de telha metrocopo para telhados esmaltados

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos máquina formadora de rolos para telhas metrocopo coloridas  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina perfiladeira para telha ondulada

Detalhes da embalagem da máquina formadora de rolos de telha metrocopo de aço

1. Um contêiner *40GP para carregar um conjunto de máquina formadora de rolos de telha metrocopo de metal com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 80 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
