Breve introdução da máquina formadora de rolos de telha trapezoidal:

Parâmetros técnicos da máquina formadora de rolos de metal para telha esmaltada:

Componentes da máquina de máquina formadora de rolos de telha esmaltada telha metálica:

Exibição de processamento de trabalho de ladrilho

Desenrolando a folha→Folha guia →Formação de rolo→Folha de prensagem→Medir o comprimento e cortar a folha→Produto para empilhador

Descrição dos componentes da máquina formadora de ladrilhos

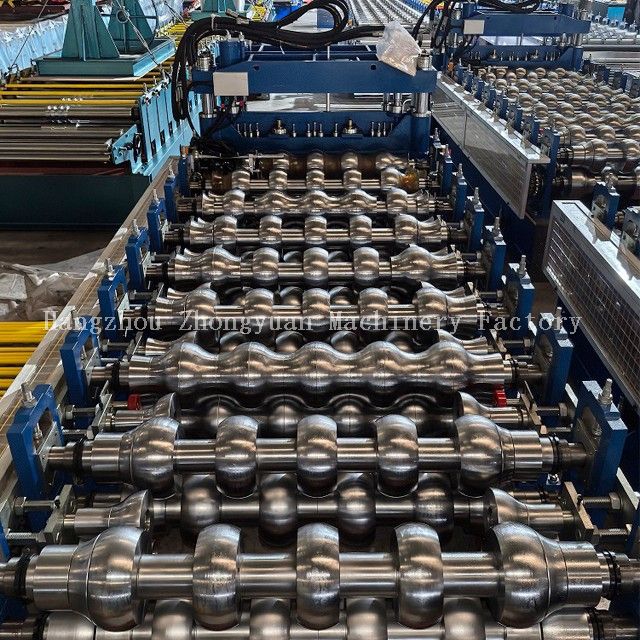

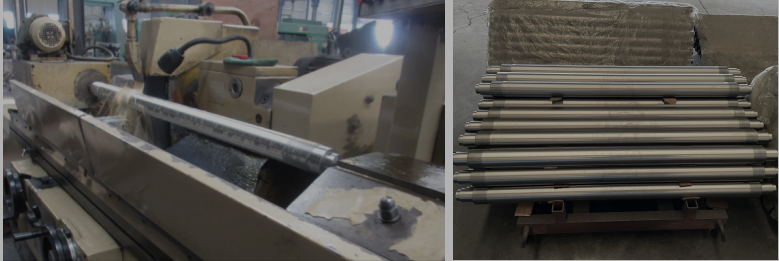

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final.

Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan

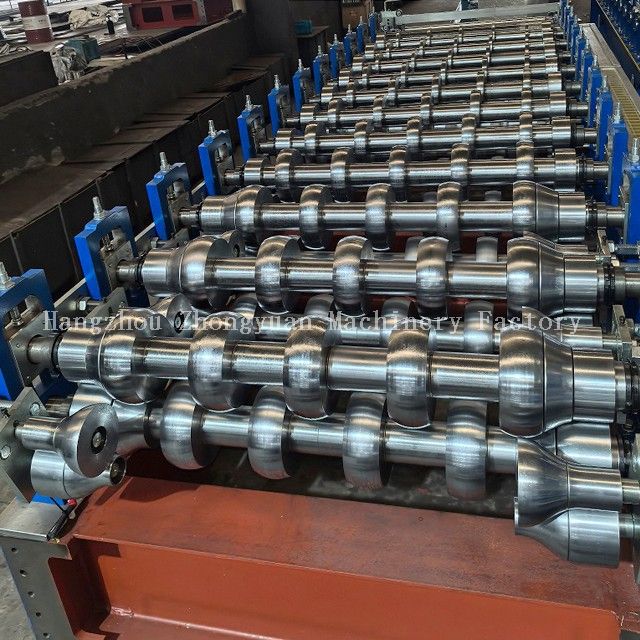

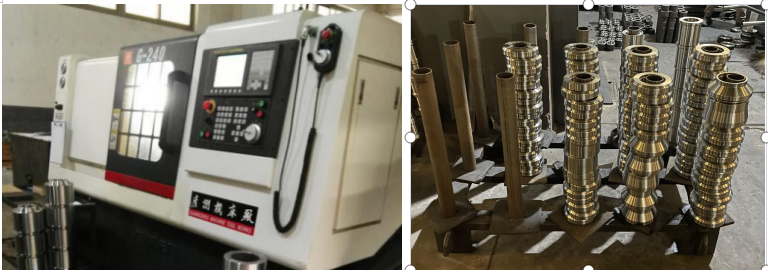

2.No.45 Aço processado por máquina CNC

A máquina CNC pode melhorar a precisão dos rolos.

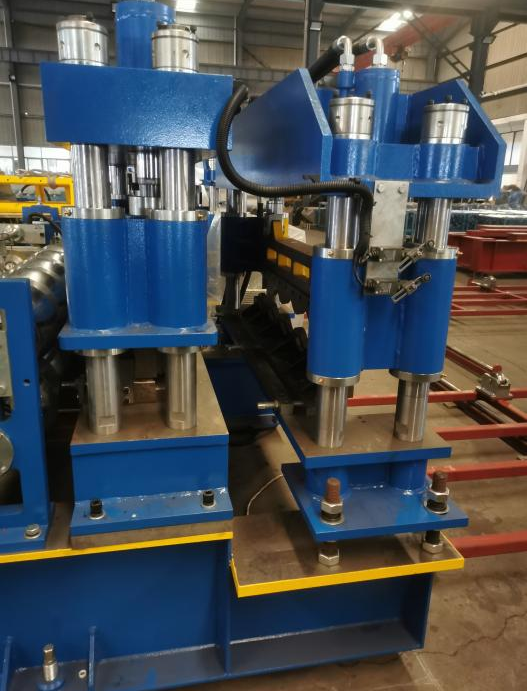

3. Equipamento de prensagem

Este dispositivo é usado para pressionar o degrau para ladrilhos. Depois de formado o formato do painel de ladrilho, prensando o painel de ladrilho com equipamento de prensagem que garante o formato duradouro e mais bonito.

4.Corte Hidráulico

1) Adota pós-corte, Pare para cortar;

2) O material da lâmina de corte é Cr12 MOV. com tratamento extinto. A dureza atinge 58-60HRC.

2) Adota estrutura soldada para boa rigidez.

4) A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±1mm.

5) A potência de corte é fornecida pela estação hidráulica.

6) O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

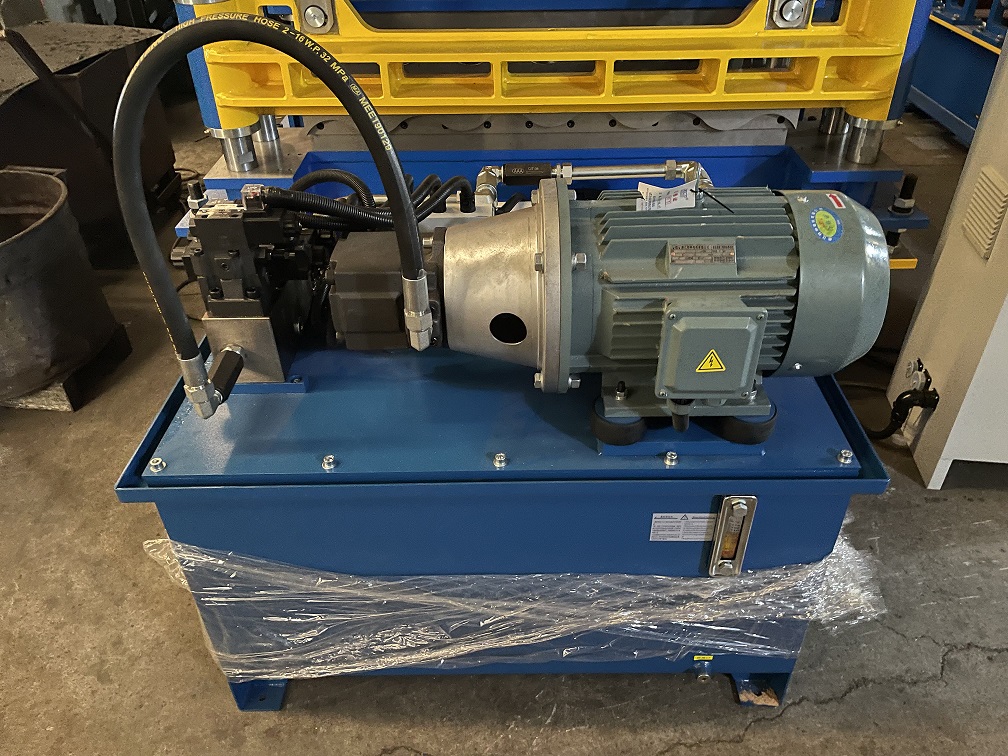

5. Estação hidráulica:

1) Fornece energia para o cortador hidráulico.

2) Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3) Potência do motor hidráulico: cerca de 7,5KW

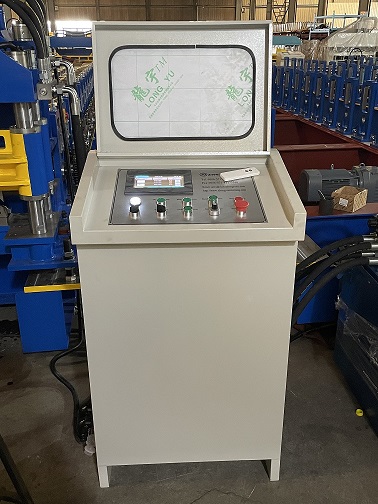

6. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3) A tela sensível ao toque é inserida e cancela os dados de trabalho.

4) O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5) Contagem do codificador, tendo função de contagem e medição de comprimento.

6) Tensão de alimentação adequada: 480 V / 60 Hz, trifásico (pode ser projetado de acordo com a exigência do comprador) Referência do formulário externo do sistema:

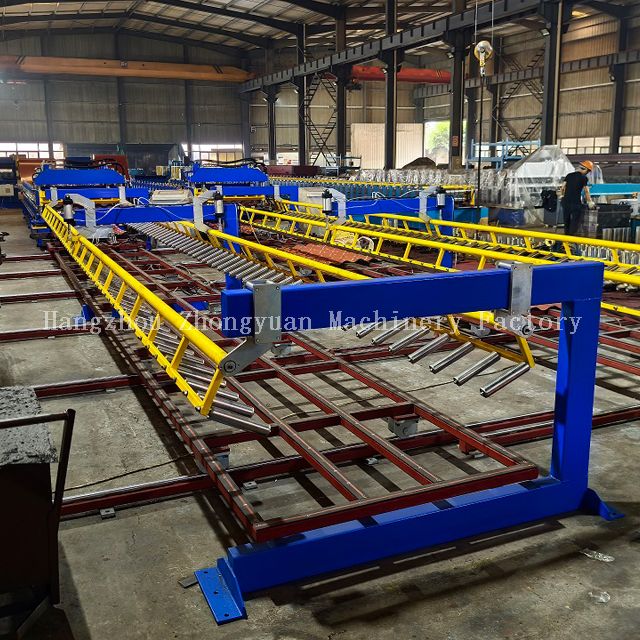

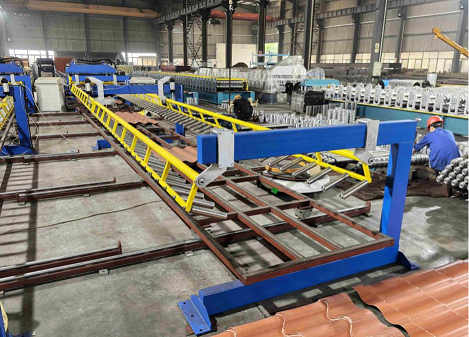

7. Empilhador Automático

1) Comprimento do empilhador: 12m

2) Direção de movimento do braço do empilhador: movimento transversal.

3) Tamanho do empilhador: 12X1,3X1,88m (CxLxA)

4) Peso do empilhador: 1665kg.

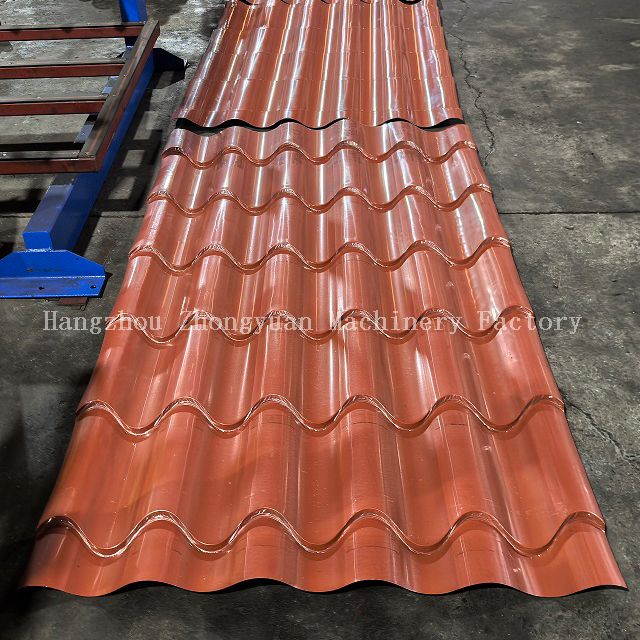

Aplicação de produto de máquina de telha

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de telhas  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina de telha

Detalhes da embalagem da máquina formadora de rolos para telhado de telha de aço

1. Um contêiner *40GP e um contêiner de 20gp para carregar um conjunto de máquina formadora de rolos de telha esmaltada com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 120 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
