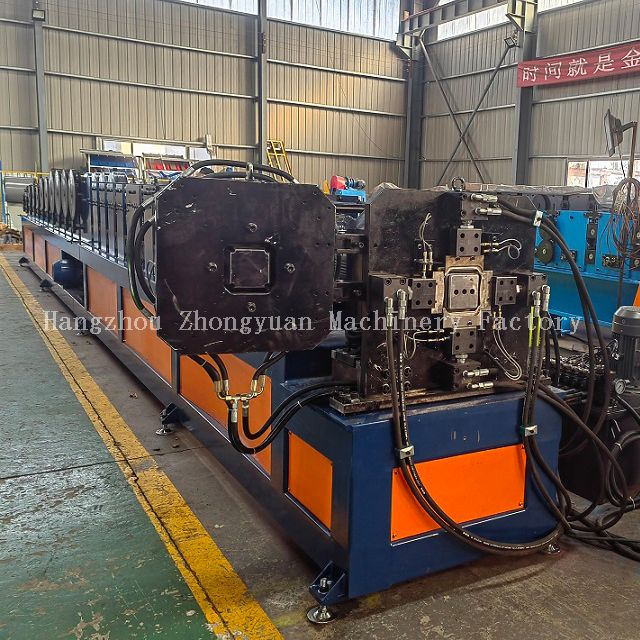

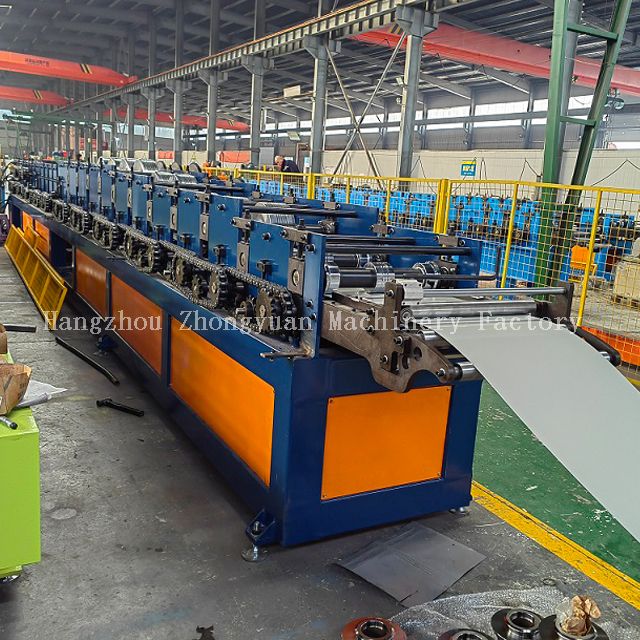

Fornecedor experiente máquina formadora de rolos de tubo descendente

Breve introdução da máquina downpipe:

Parâmetros técnicos da máquina formadora de rolos de tubo descendente:

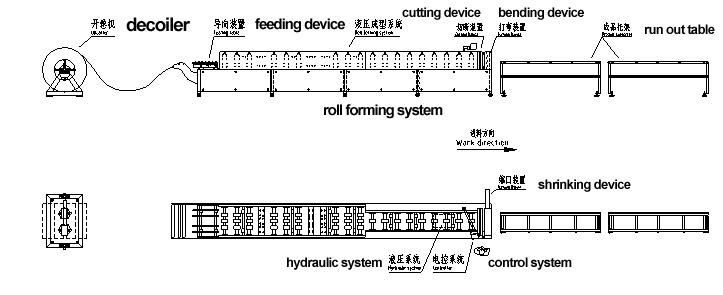

Exibição de processamento de trabalho do downpipe

1. Desbobinamento da folha → alimentação da folha → formação de rolo → Medir o comprimento e cortar a folha → dobra em arco (processo opcional) → produtos acabados

2.Downpipe→necking→produtos acabados

Descrição dos componentes da  máquina para fabricar rolos de tubo descendente

1. Desbobinador manual

A estrutura de carregamento é do tipo suporte, apertada manualmente, sem energia.

Capacidade: ≤5t

Diâmetro interno da bobina: φ508mm

Diâmetro externo da bobina: <φ1400mm

2. Máquina principal​

1) Dispositivo de alimentação

O dispositivo de alimentação está equipado com rodas guia esquerda e direita, as matérias-primas podem ser mantidas na direção correta de alimentação pelo dispositivo de alimentação.

2) Sistema de formação de rolos Material de rolo de formação de superfície de aço No.45 revestido com cromo duro e depois polido

O material do eixo é de aço No.45, o diâmetro é de 70 mm,

O número de rolos formadores de rolos geralmente é de 25 estações.

A máquina adota estrutura de placa de parede integral;

Adota acionamento por motor de engrenagem, acionamento por corrente, conversão de frequência;

Ajuste os parafusos manualmente para alterar a folga entre os rolos superior e inferior, de modo que possam caber em diferentes espessuras de materiais.

3).Dispositivo de corte

Adota parada para cortar.

Nenhum desperdício de material por corte de tempo;

Material da lâmina de corte: Aço Cr12 com tratamento de têmpera;

Potência de corte fornecida pela estação hidráulica.

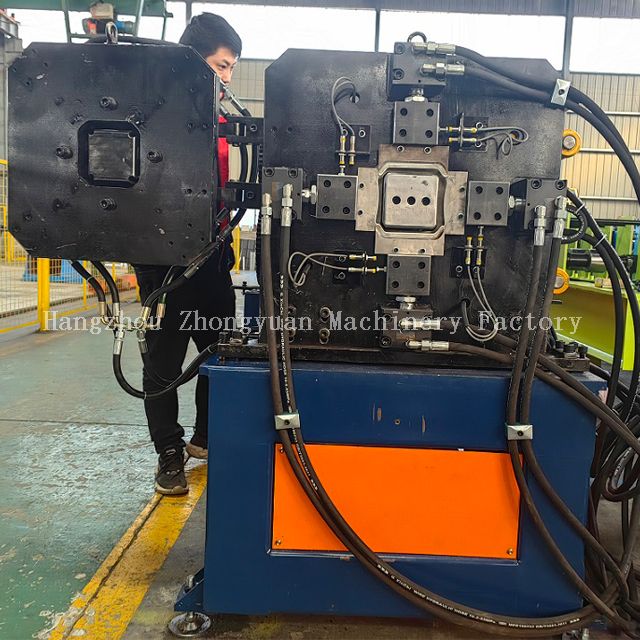

4).Dispositivo de dobra

Este dispositivo pode ser dobrado no arco desejado do tubo de descarga, pode ser dobrado para cima e para baixo ou para a esquerda e para a direita. É necessário substituir o molde manualmente ao mudar de direção;

Material do molde de dobra: Aço Cr12 com tratamento de têmpera;

Potência de flexão fornecida pela estação hidráulica.

5).Dispositivo de encolhimento

Este dispositivo pode reduzir a porta do tubo descendente para facilitar o polimento;

Material do molde de encolhimento: Aço Cr12 com tratamento de têmpera;

A potência de contração é fornecida pela estação hidráulica.

3. Tabela de esgotamento

Eles são usados ​​para colocar o produto final no final do produto.

1 peça, comprimento é de 2 metros.

Colete o produto final e os produtos finais são convenientes para serem empilhados pelos trabalhadores.

4. Sistema de controle elétrico

Todo o conjunto de equipamentos adota conversor de frequência Mitsubishi, PLC e tela sensível ao toque, contagem de máquina de codificação, pode ser controlado manual e automaticamente.

5. Sistema Hidráulico

Adota estação hidráulica externa independente;

As principais válvulas são de marcas chinesas.

Aplicação do produto da máquina formadora de rolos de tubo descendente

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de tubos de queda  em diferentes especificações, modelos e configurações.

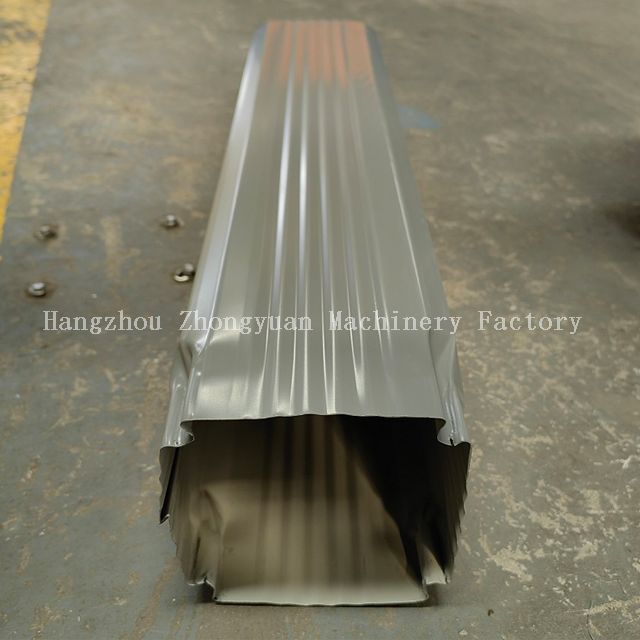

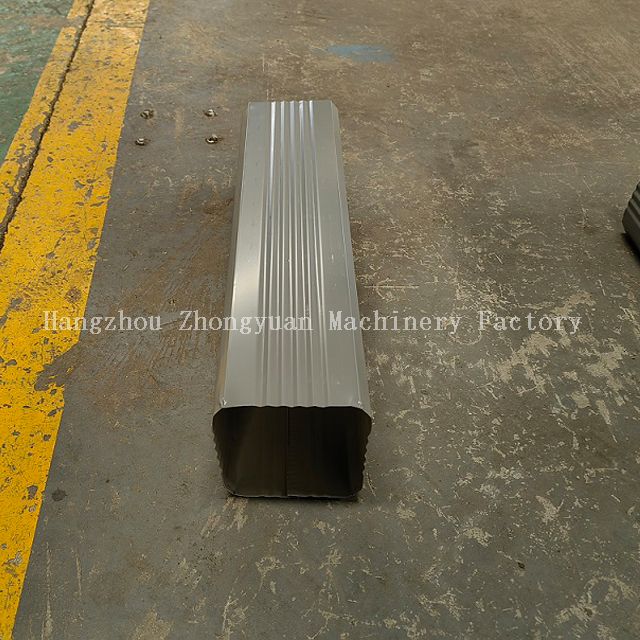

Exemplo de aplicação de máquina para fabricação de tubos descendentes

Detalhes de embalagem da máquina de downpipe

1. Um contêiner *40GP para carregar um conjunto de máquina para fabricar rolos de tubo de descarga com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
