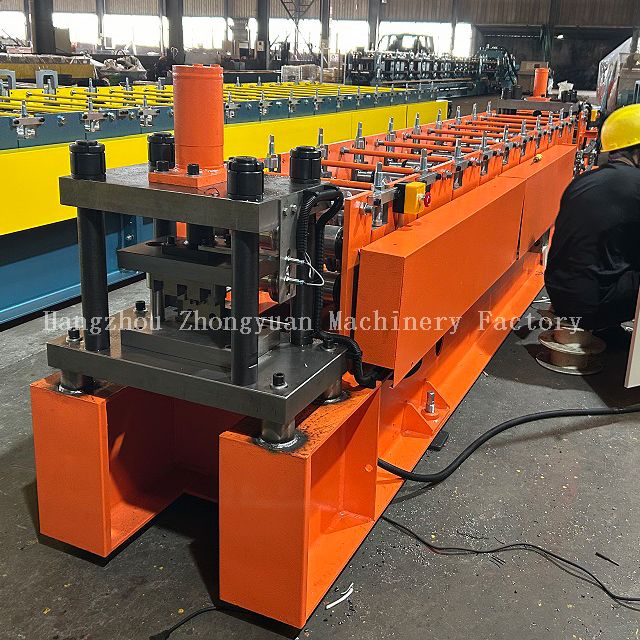

Breve introdução da máquina formadora de W:

Parâmetros técnicos da máquina W:

Componentes da máquina para fabricação de rolos W:

Exibição de processamento  de trabalho em forma de W

Folha guia →Formação de rolo→Puncionamento automático→  Medir o comprimento e cortar a folha

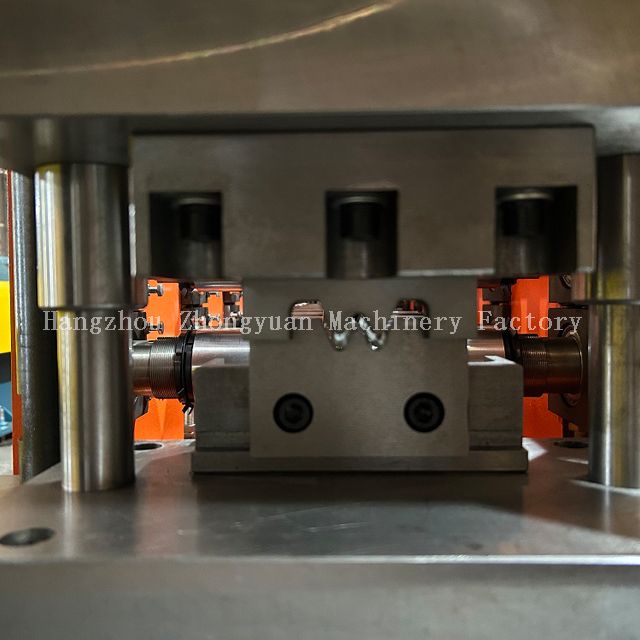

1. Corte hidráulico automático

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12MOV. com tratamento extinto.

3)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±2mm.

5)  A potência de corte é fornecida pela estação hidráulica. A potência é de 5,5 kW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

2. Dispositivo de perfuração automático

1) Potência hidráulica: 5,5 kw

2) As matrizes de furos redondos têm dia.3mm.

3) A posição vertical deve ser ajustada no PLC.

4) Material da matriz de perfuração: Cr12mov.

5) Uma cabeça de perfuração extra está incluída.

3. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380 V / 50 Hz, trifásico (pode ser projetado de acordo com a necessidade do comprador)

7) Menu Húngaro (tradução do comprador)

Aplicação do produto da máquina de fabricação W

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos W em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina formadora de W

Detalhes de embalagem da máquina W

1. Um contêiner *20GP para carregar um conjunto de máquina para fabricar rolos W;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
