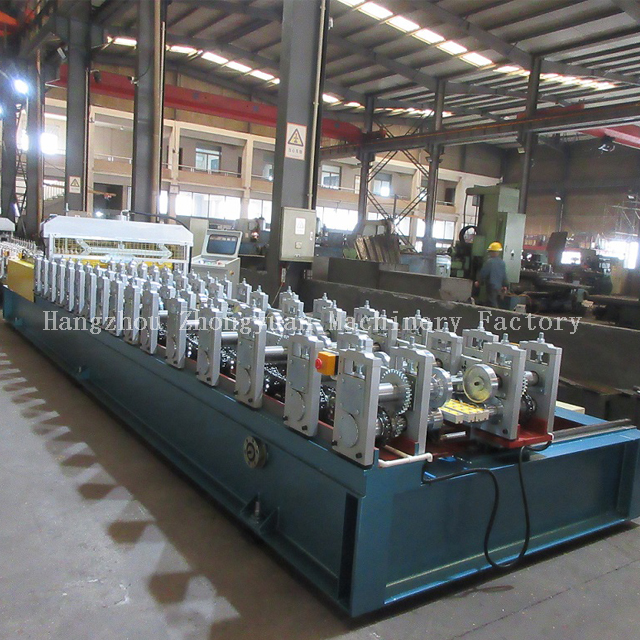

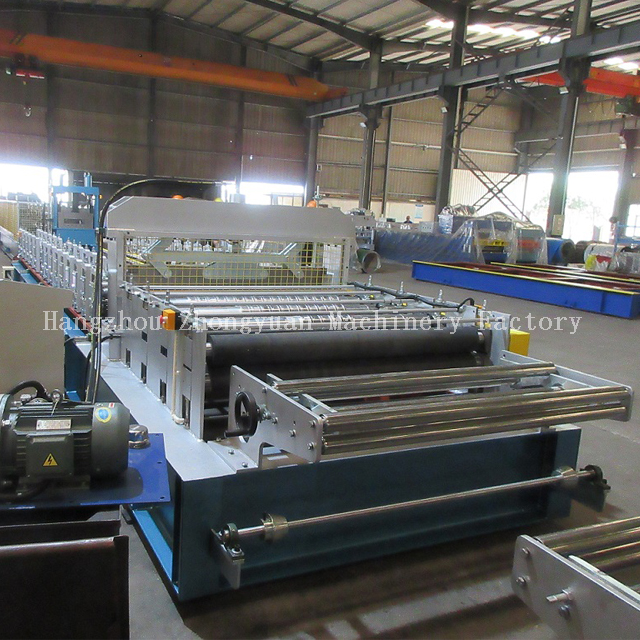

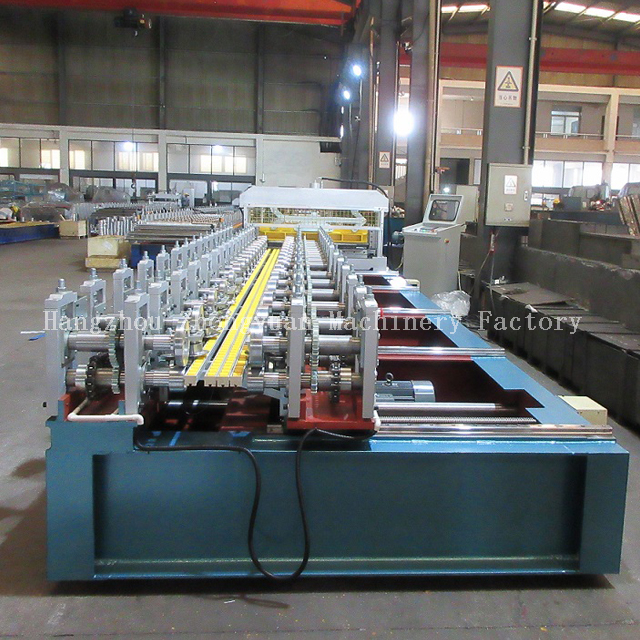

Breve introdução da máquina formadora de rolos de linha:

Parâmetros técnicos da máquina formadora de rolos de linha:

Componentes da máquina formadora de linha:

Exibição de processamento de trabalho de linha

Desenrolando a folha → Guiando a folha → Medir o comprimento e cortar a folha → Rolamento →  Produto para a mesa de saída

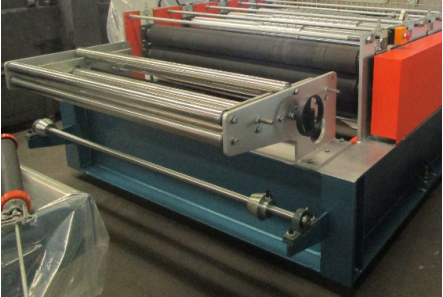

1.Detalhes para  dispositivo de cobertura de filme

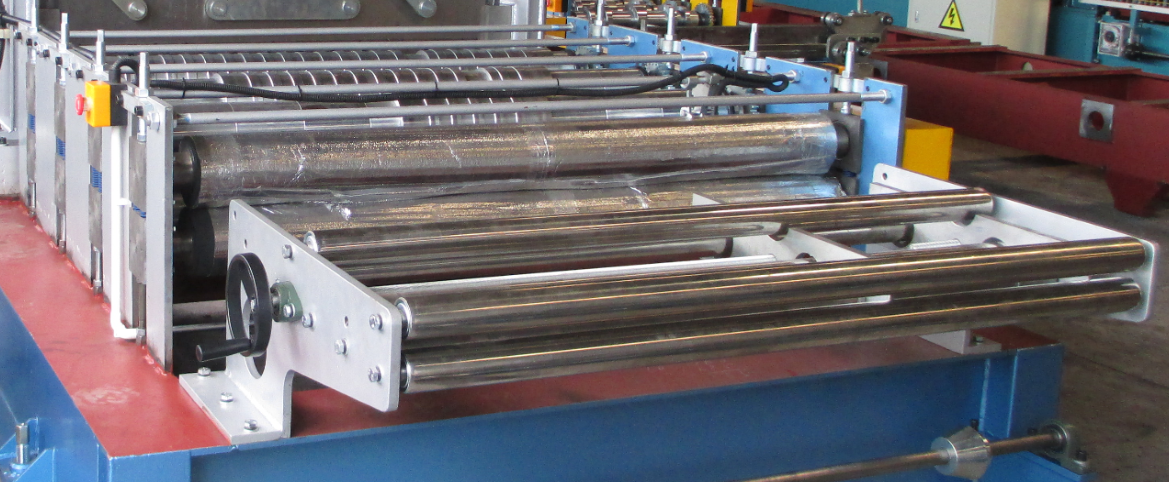

2. Detalhes para  rolo de canal de extremidade B

1) É composto por um rolo de ranhuramento dobrado, é usado para pressionar a ranhura na parte inferior do material.

2) Pode surgir ao fazer folhas planas.

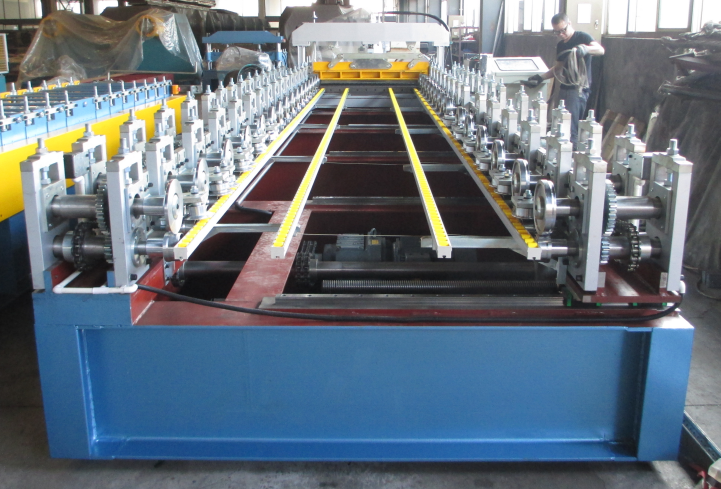

3. Detalhes para  perfilagem M/C

1) A estrutura principal da máquina é uma estrutura tipo coluna para garantir que a máquina seja ajustável.

2) O material do rolo é de aço forjado No.45 de alta qualidade, com procissão controlada digitalmente.

3) Os eixos dos rolos são usinados por uma retificadora duas vezes para garantir a precisão do produto final.

4) Os rolos são revestidos com cromo duro com espessura de 0,05 mm na superfície após serem usinados pela máquina-ferramenta exata. Para garantir longa vida útil aos rolos formadores.

5) O diâmetro do eixo é de 55 mm.

6) Quantidade de rolos formadores: Cerca de 13 estações

7) A máquina é ajustável para se adequar a diferentes larguras de materiais de 390-1200 mm de largura (máximo de 1210 mm). Um lado é fixo, o outro lado é móvel.

8) Mova o volante para mudar a máquina para fazer materiais de diferentes larguras manualmente, há um dispositivo de exibição digital para mostrar quantas larguras são movidas para a máquina.

9) Corrente e engrenagem movem a linha, aciona o motor. Todas as ações de trabalho são controladas automaticamente pelo gabinete elétrico PLC.

10) Tensão de alimentação adequada: 380 V/50 Hz/3 fases

11) Velocidade de trabalho da linha (velocidade de formação): cerca de 25m/min (sem tempo de corte)

12) Potência do motor da máquina principal: cerca de 7,5KW (depende do design final)

13)  Peso total: cerca de 8.400 kg (depende do projeto final)

14)  Tamanho da formação de cerca de 8,0mX1,8mx1,8m (Comprimento x Largura x Altura)

Aplicação de produto de máquina de linha

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina formadora de linha

Detalhes de embalagem da máquina de linha

1. Um contêiner *40GP para carregar um conjunto de máquina formadora de rolos de linha com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
