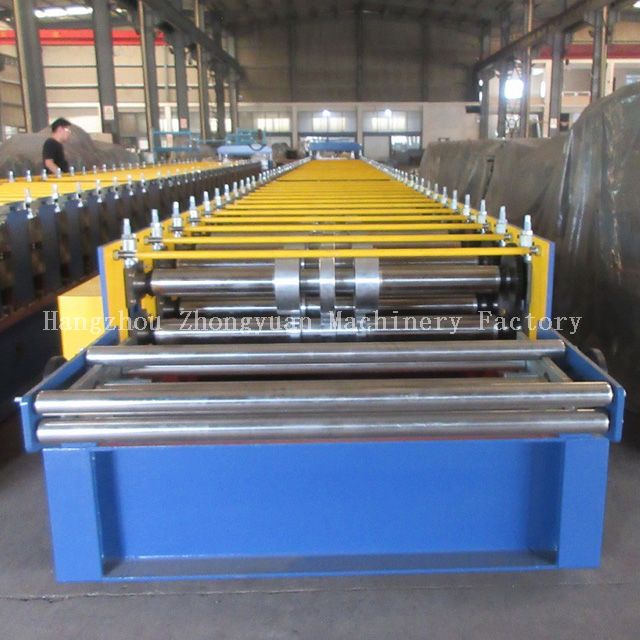

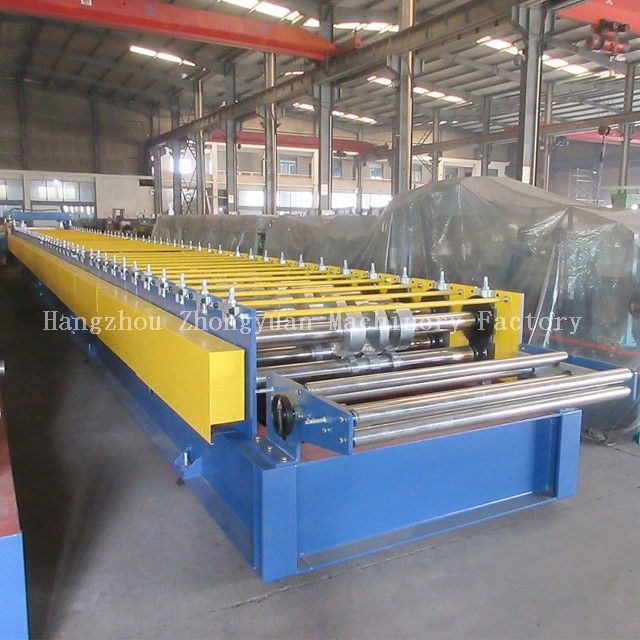

Breve introdução da máquina formadora de rolos para deck de metal:

Parâmetros técnicos da máquina formadora de rolos para decks de aço:

Componentes da máquina formadora de rolos para deck de piso:

Exibição de processamento de trabalho no convés

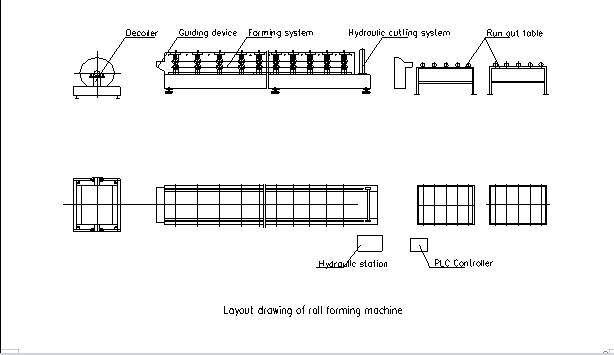

Desenrolando a folha → Folha guia → Formação de rolo → Medir o comprimento e cortar a folha → Produto para a mesa de saída

Descrição dos componentes da máquina formadora de deck de aço

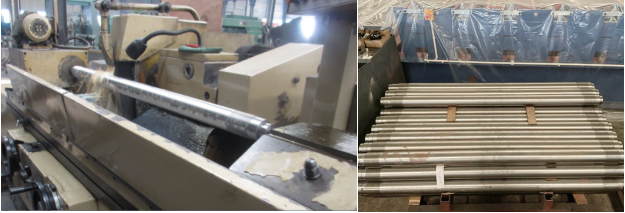

1. Eixo de alta precisão

Eixos sólidos diâmetro. 82mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan

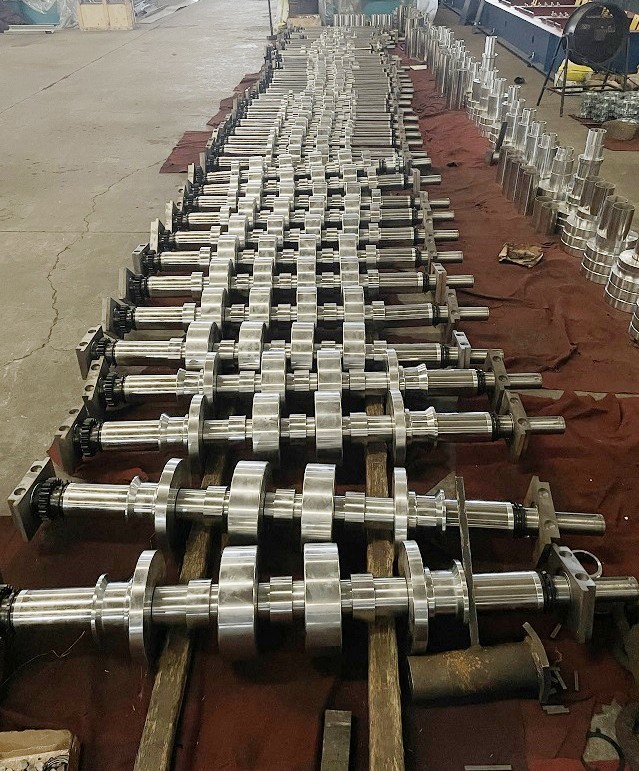

2. Aço No.45 processado por máquina CNC

Todos os rolos fabricados em aço 45#

As máquinas CNC podem melhorar a precisão dos rolos.

Acabamento cromado na superfície para adicionar dureza aos rolos.

3. Projete rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

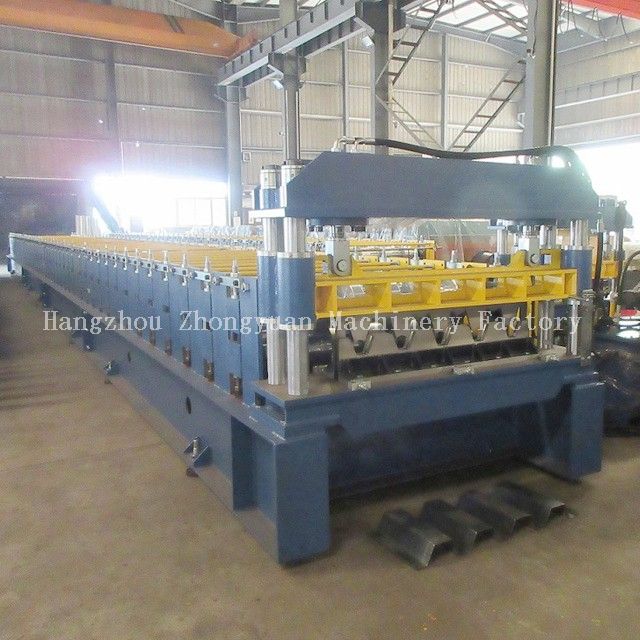

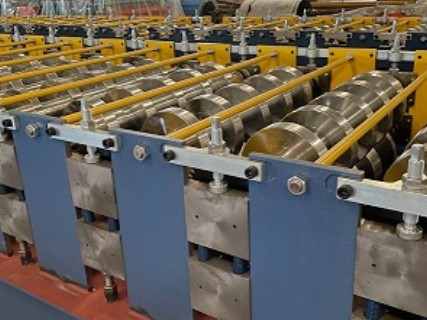

4. Corpo principal da máquina

Estrutura da máquina em aço tipo H450 por soldagem

Espessura da parede lateral: 235Mpa com espessura de 20mm

As ranhuras são projetadas entre a parede de conexão para evitar o movimento da parede de conexão e aumentar a estabilidade.

Acionamento do motor, transmissão de acionamento por engrenagem / roda dentada, estações de cerca de 44 etapas para formar

Motor principal = 11KWx2, controle de velocidade de frequência

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.

Velocidade de formação 20-25m/min.

Todos os rolos processados ​​são montados no carpete para evitar arranhões na superfície dos rolos.

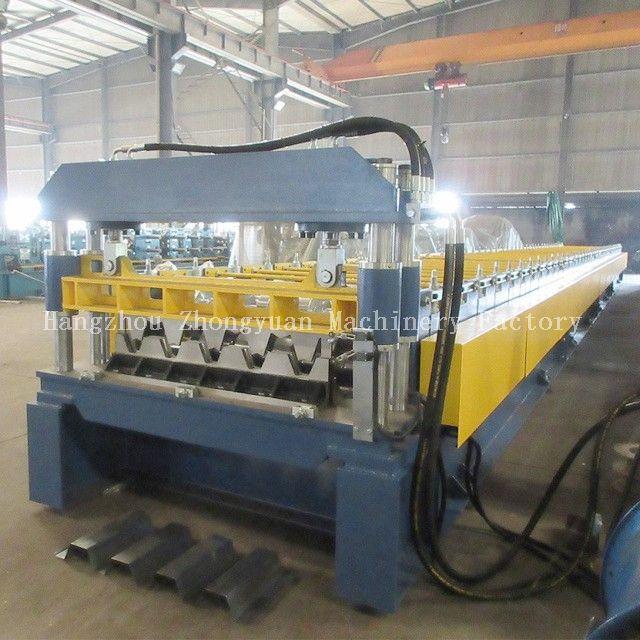

5. Sistema de corte automático

1) Adota pós-corte, Pare para cortar;

2) O material da lâmina de corte é Cr12 mov. com tratamento extinto.

3)É estilo de corte de perfuração, há uma tira de aço residual de 8mm após cada corte, para estender a faca

vida útil e reduzir a deformação da chapa do convés.

4) A estrutura de corte foi tratada termicamente para evitar a deformação do produto final.

5) A potência de corte é fornecida pela estação hidráulica.

6) O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

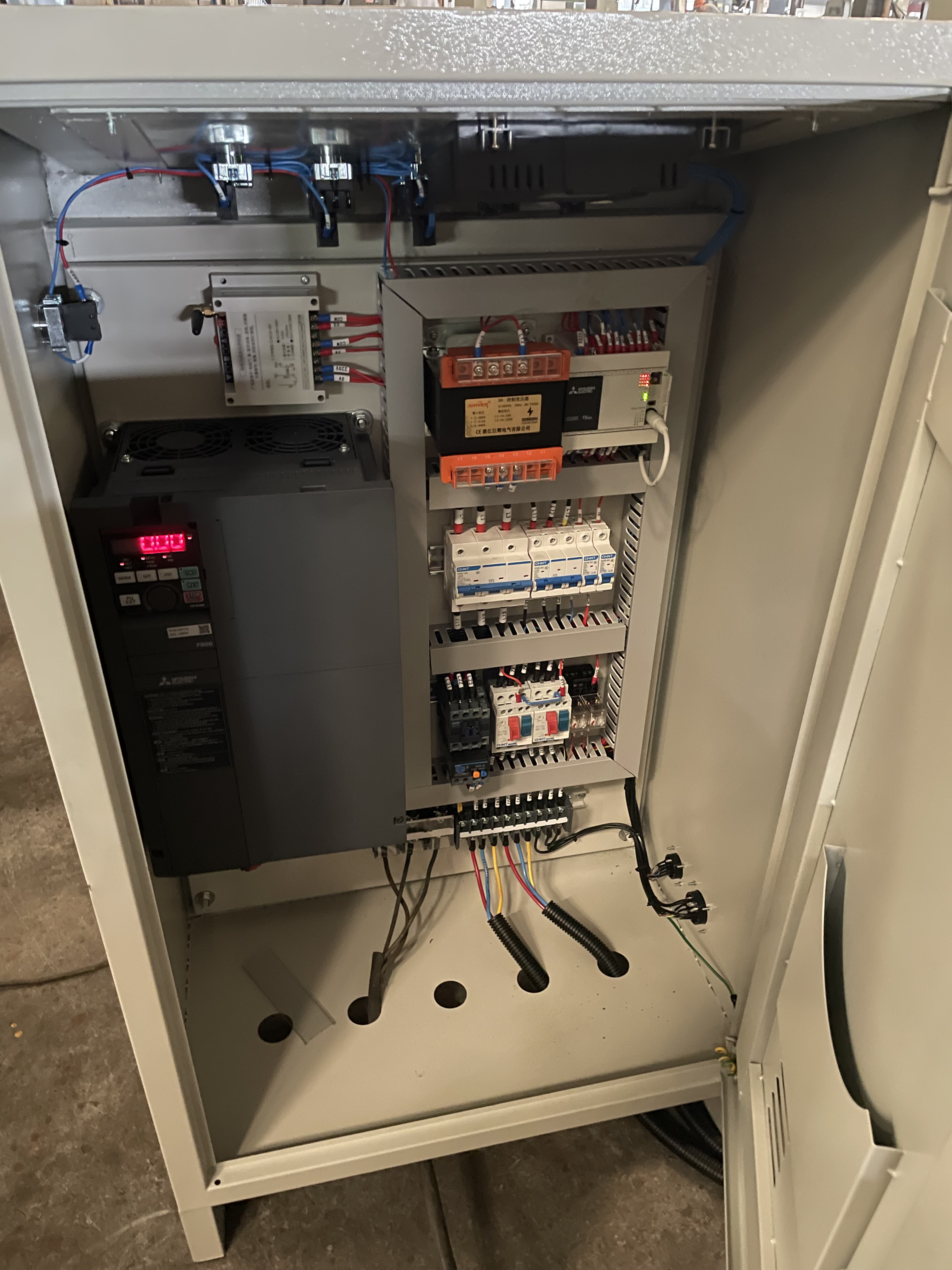

6. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3) A tela sensível ao toque é inserida e cancela os dados de trabalho.

4) O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5) Contagem do codificador, tendo função de contagem e medição de comprimento.

6) Tensão de alimentação adequada: 440V/60HZ/3Fase (pode ser projetada de acordo com a exigência do comprador)

Aplicação do produto da máquina formadora de rolos para decks de metal

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos máquinas formadoras de rolos para pisos metálicos  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina formadora de rolos para deck de piso

Detalhes da embalagem da máquina formadora de rolos de chapa para decks de aço

1. Dois contêineres *40GP para carregar um conjunto de máquina formadora de rolos de plataforma de aço com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
