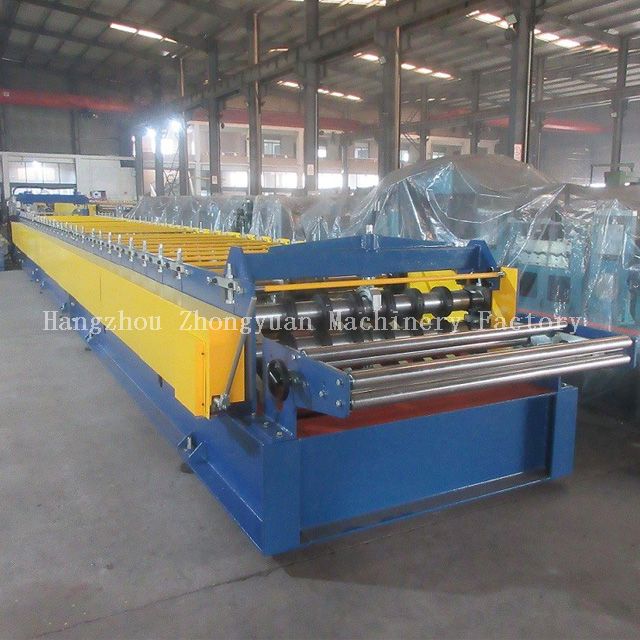

Breve introdução da máquina formadora de rolos para decks de metal:

Parâmetros técnicos da máquina formadora de rolos de deck:

Componentes da máquina perfiladeira de deck de metal:

Exibição de processamento de trabalho no convés

Desenrolamento da folha → Folha guia → Rolamento → Medição do comprimento e sem parada para cortar a folha do deck→Produto para a mesa de saída

Descrição dos componentes da máquina laminadora de deck de metal

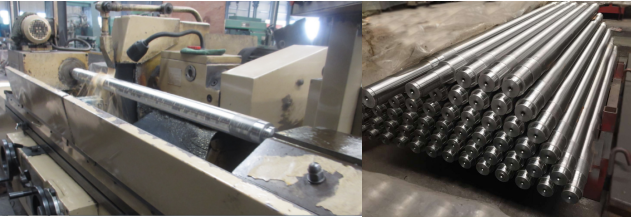

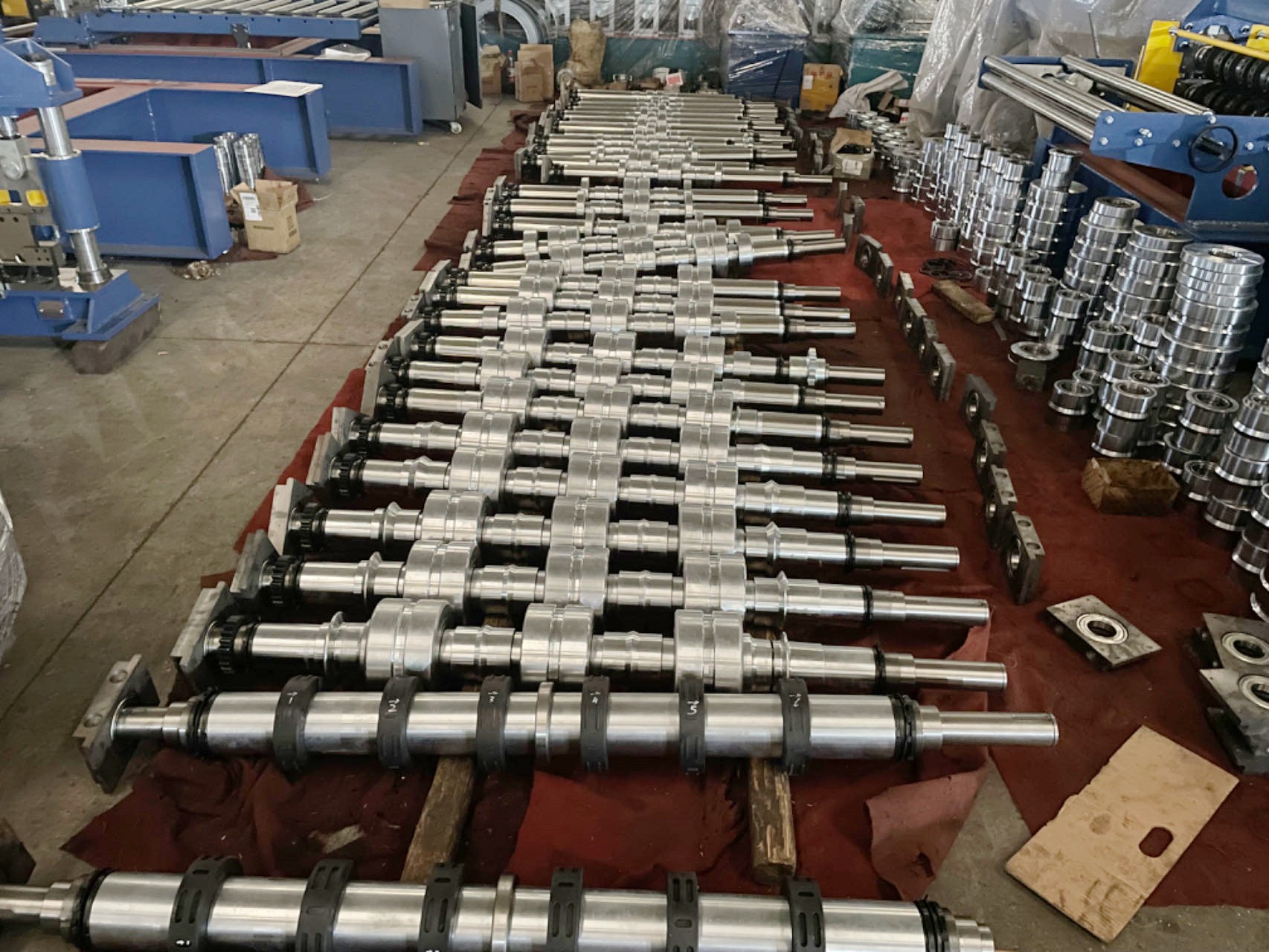

1. Eixo de alta precisão

Eixos sólidos diâmetro. 82mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan

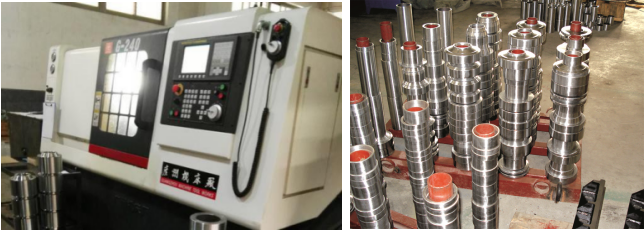

2.No.45 Aço processado por máquina CNC

Todos os rolos fabricados em aço 45#

As máquinas CNC podem melhorar a precisão dos rolos.

Acabamento cromado na superfície para adicionar dureza aos rolos.

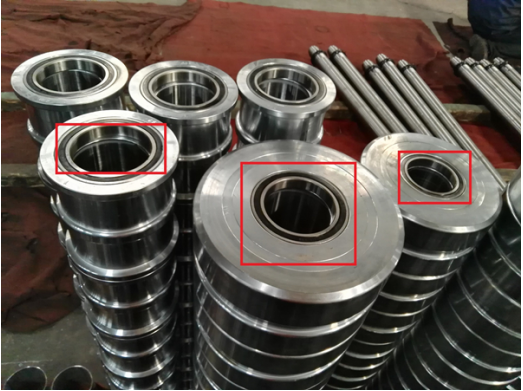

3. Projeto de rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

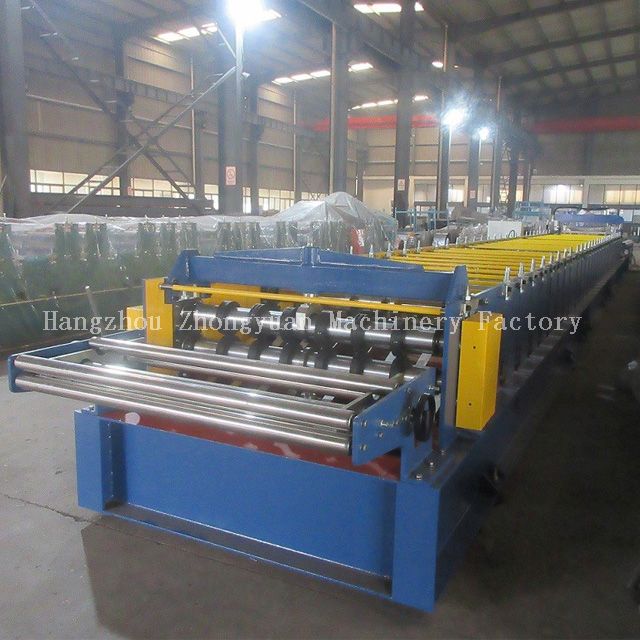

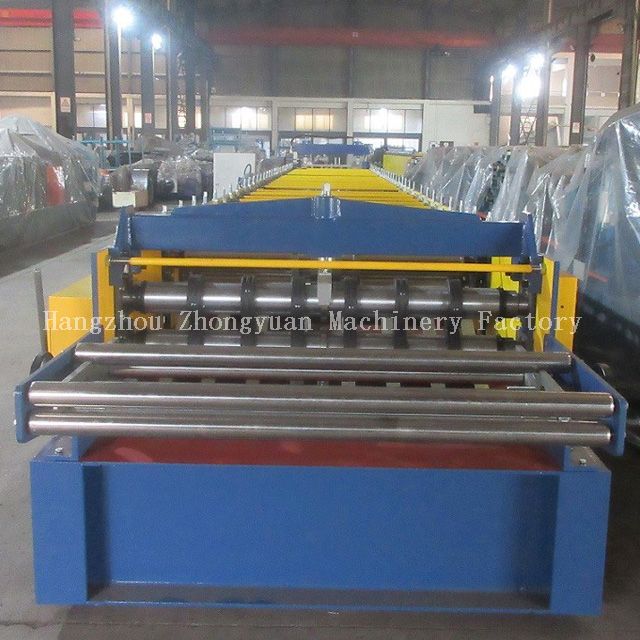

4. Corpo principal da máquina

Estrutura da máquina em aço tipo H450 por soldagem

Espessura da parede lateral: 235Mpa com espessura de 20mm

As ranhuras são projetadas entre a parede de conexão para evitar o movimento da parede de conexão e aumentar a estabilidade.

Acionamento do motor, transmissão de acionamento por engrenagem / roda dentada, estações de cerca de 29 etapas para formar

Motor principal = 11KWx2, controle de velocidade de frequência

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.

Velocidade de formação 20-25m/min.

Todos os rolos processados ​​são montados no carpete para evitar arranhões na superfície dos rolos.

5. Corte voador automático

1)  Adota pós-corte, sem parar de cortar;

2)  O material da lâmina de corte é Cr12 mov. com tratamento extinto.

3)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±2mm.

5)  Potência do servo motor: 7KW, motor de transporte: 0,37X2KW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

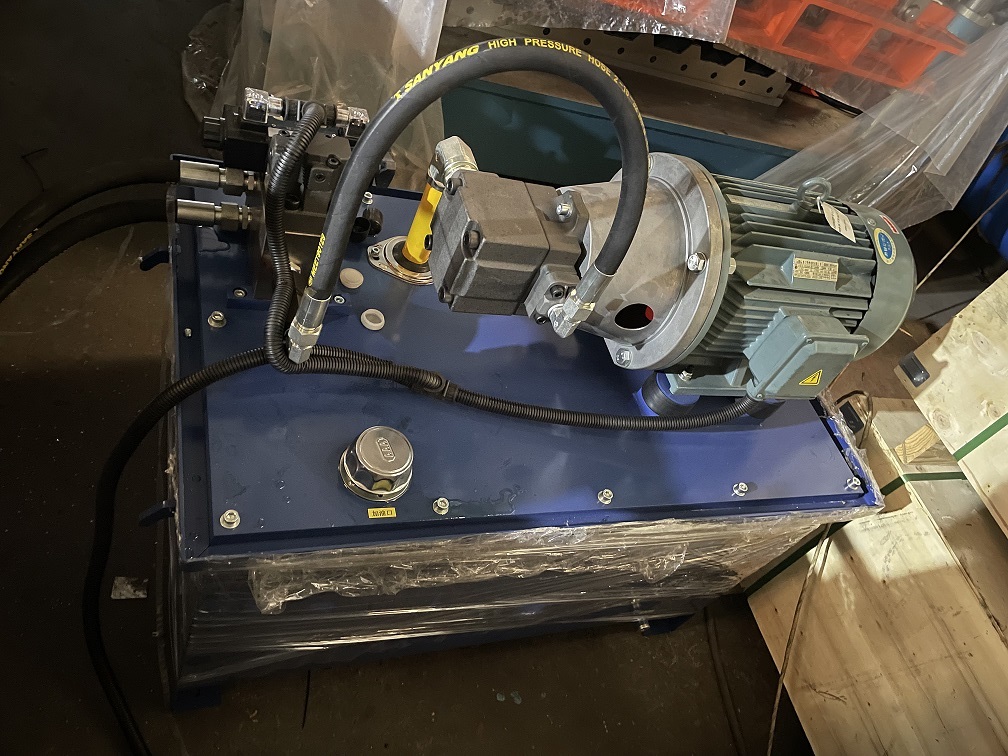

6. Estação hidráulica

1) Fornece energia para o cortador hidráulico.

2) Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3) Potência do motor hidráulico: 7,5KW

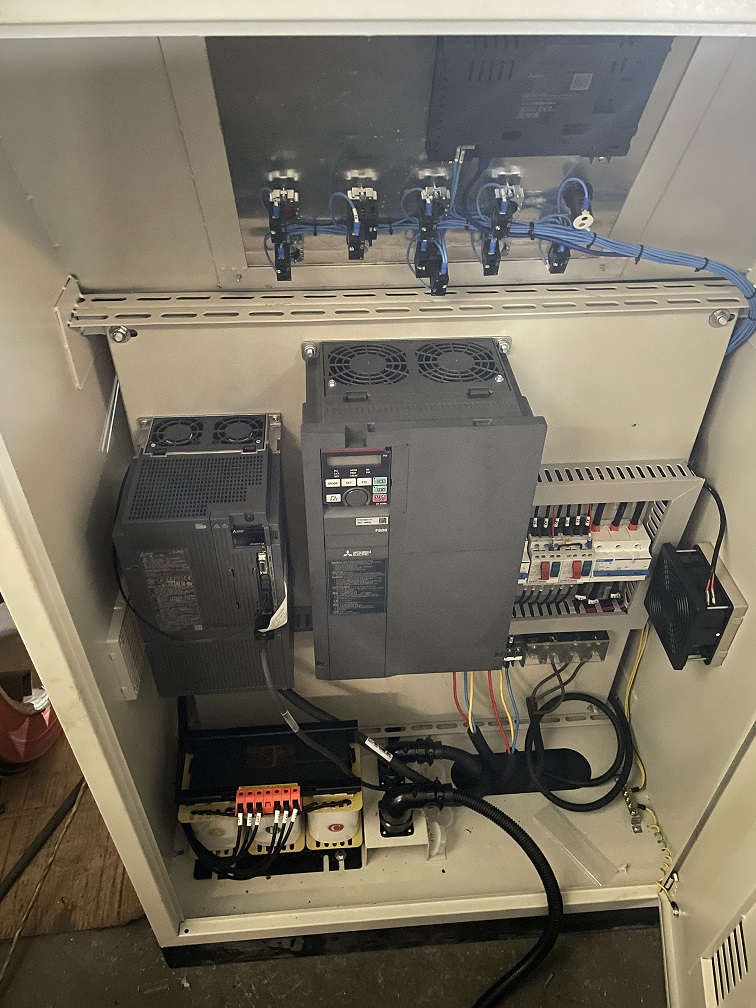

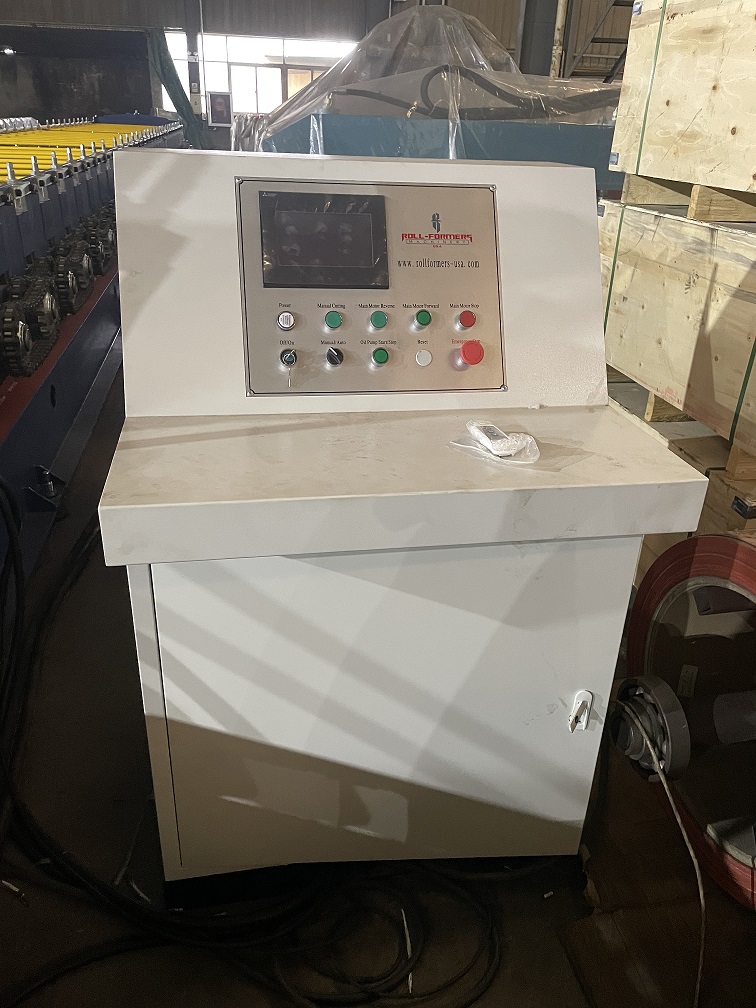

7.Sistema de controle CLP

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3) A tela sensível ao toque é inserida e cancela os dados de trabalho.

4) O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5) Contagem do codificador, tendo função de contagem e medição de comprimento.

6) Tensão de alimentação adequada: 440V/60HZ/3Fase (pode ser projetada de acordo com a exigência do comprador)

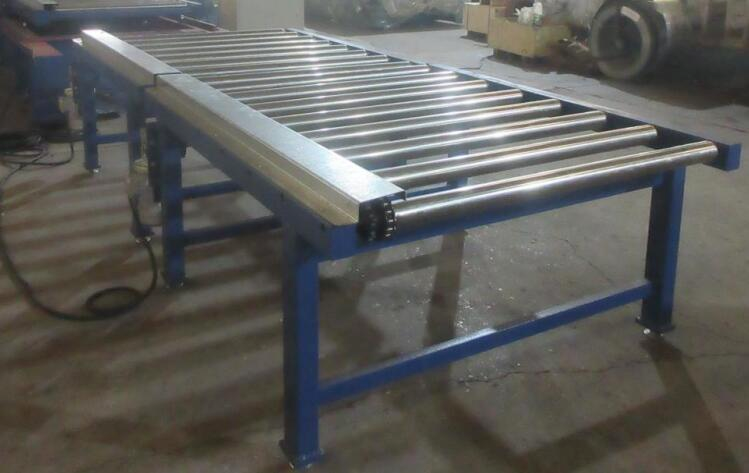

8. Rack de produtos ( motorizado ):

1) São utilizados para colocar o produto final quando o produto sai do dispositivo de corte.

2) Duas peças, o comprimento de cada peça é de 1,5 m, o comprimento total é de 3 metros.

3) Colete o produto final e os produtos finais são convenientes para serem empilhados pelos trabalhadores.

4) Potência do motor: 0,37KW X2.

5)  O comprimento é 3400m.

6)  O peso é 1630kg.

Aplicação de produto de formador de rolo de deck de metal

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos para pisos  em diferentes especificações, modelos e configurações.

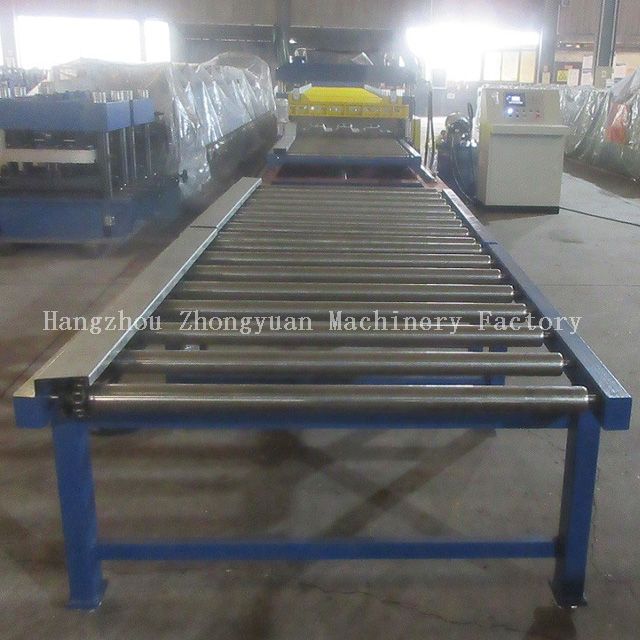

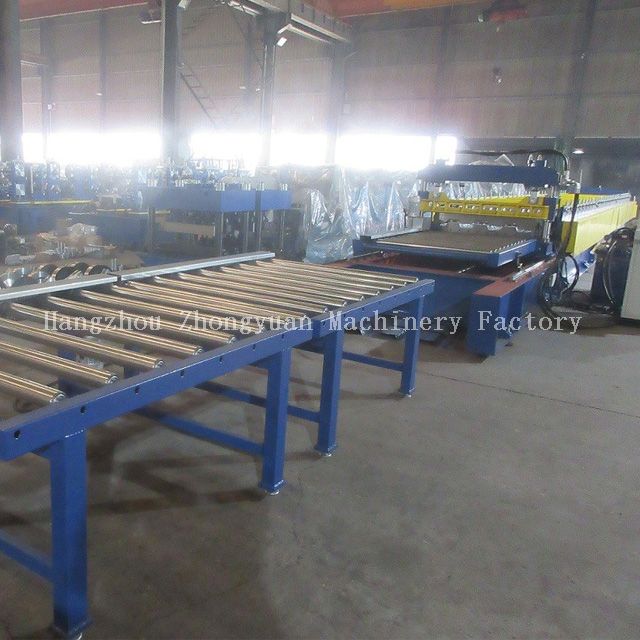

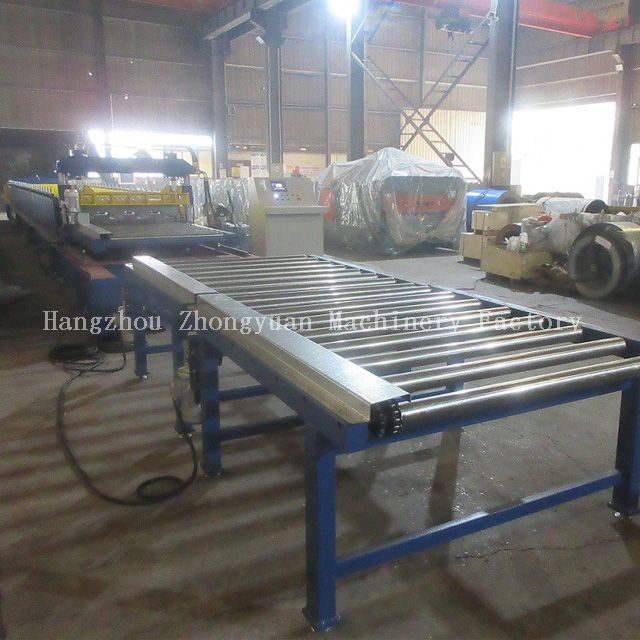

Exemplo de aplicação de máquina formadora de rolos para decks de aço

Detalhes da embalagem da máquina formadora de rolos para deck de aço

1. Dois contêineres *40GP para carregar um conjunto de máquina formadora de rolos de convés com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
