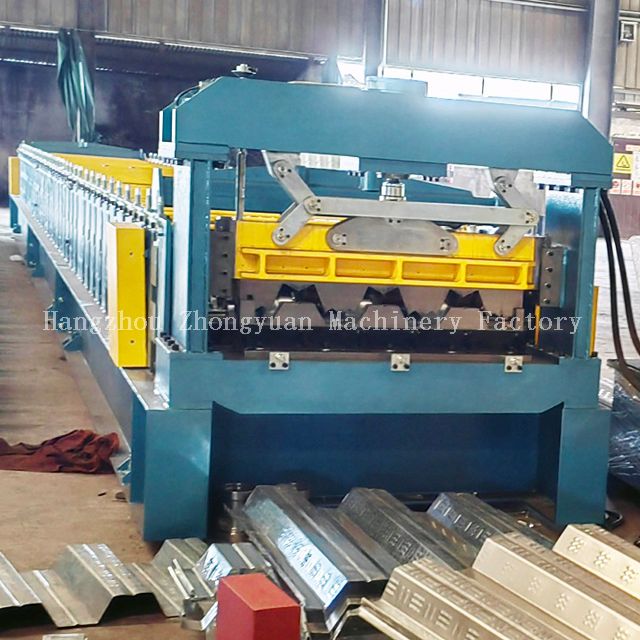

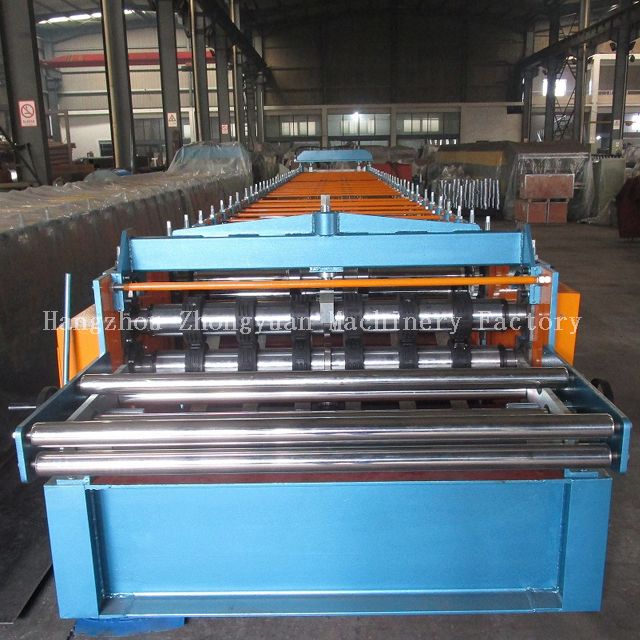

Breve introdução da máquina formadora de rolos para telhado de metal:

Parâmetros técnicos da máquina formadora de rolos da máquina formadora de deck:

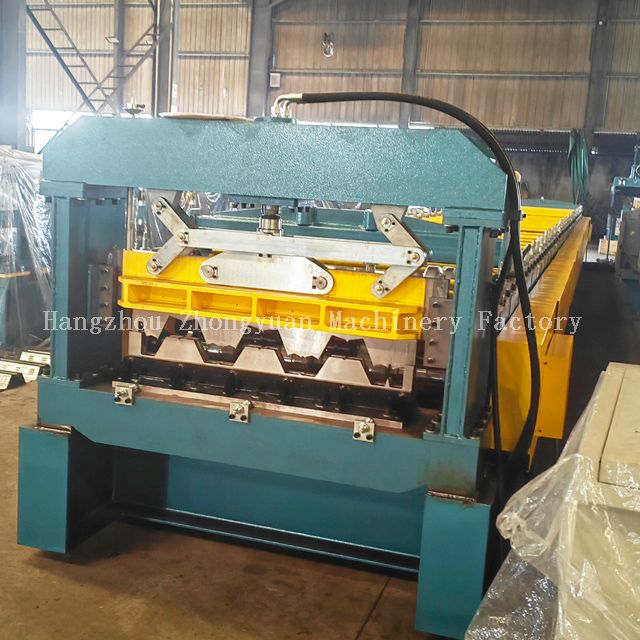

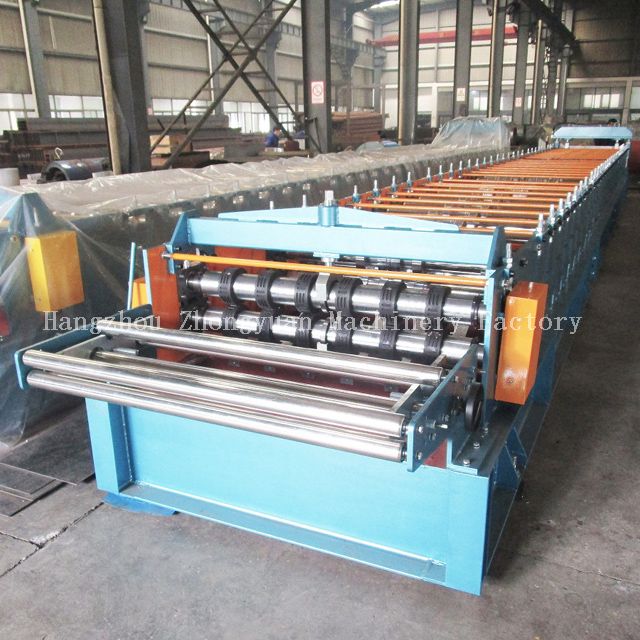

Componentes da máquina da máquina formadora de rolos para piso com deck de aço:

Exibição de processamento de trabalho no convés

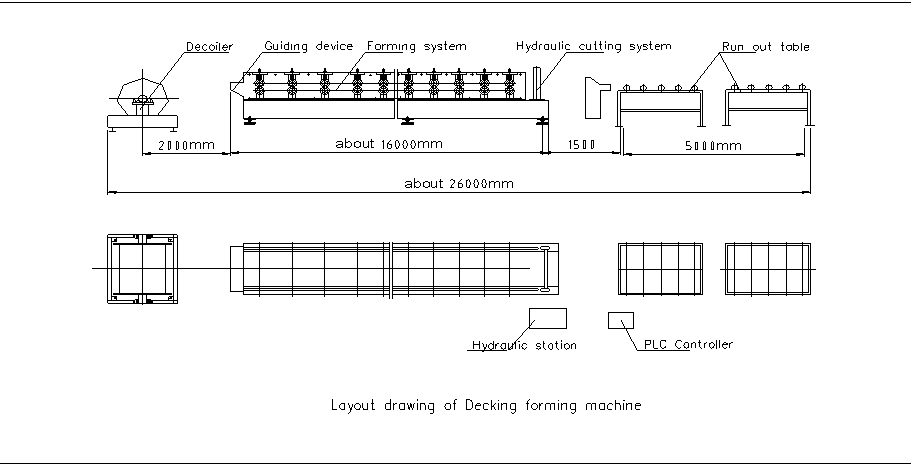

Desenrolando a folha→Folha guia →Formação de rolo→Medir o comprimento e cortar a folha→Produto para a mesa de saída

Descrição dos componentes da máquina perfiladeira para piso

1. Eixo de alta precisão

Eixos sólidos diâmetro. 90 mm para espessura do material.

Todos os eixos são usinados duas vezes por retificadora cilíndrica para garantir a precisão final.

Garantir que os compradores obtenham folhas de deck de alta precisão da máquina fabricada em Zhongyuan.

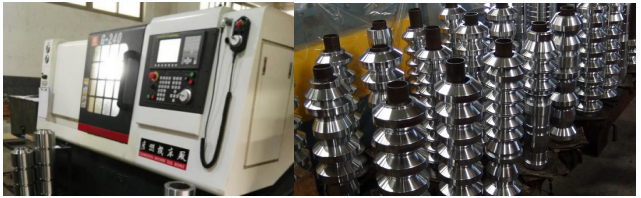

2.Rolos da máquina

Todos os rolos fabricados em aço 45#

As máquinas CNC podem melhorar a precisão dos rolos. Acabamento cromado na superfície para adicionar dureza aos rolos.

3. Projeto de rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

4. Corte Hidráulico

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12 com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. A tolerância do comprimento de corte é de ± 1,5 mm.

5)  A potência de corte é fornecida pela estação hidráulica.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

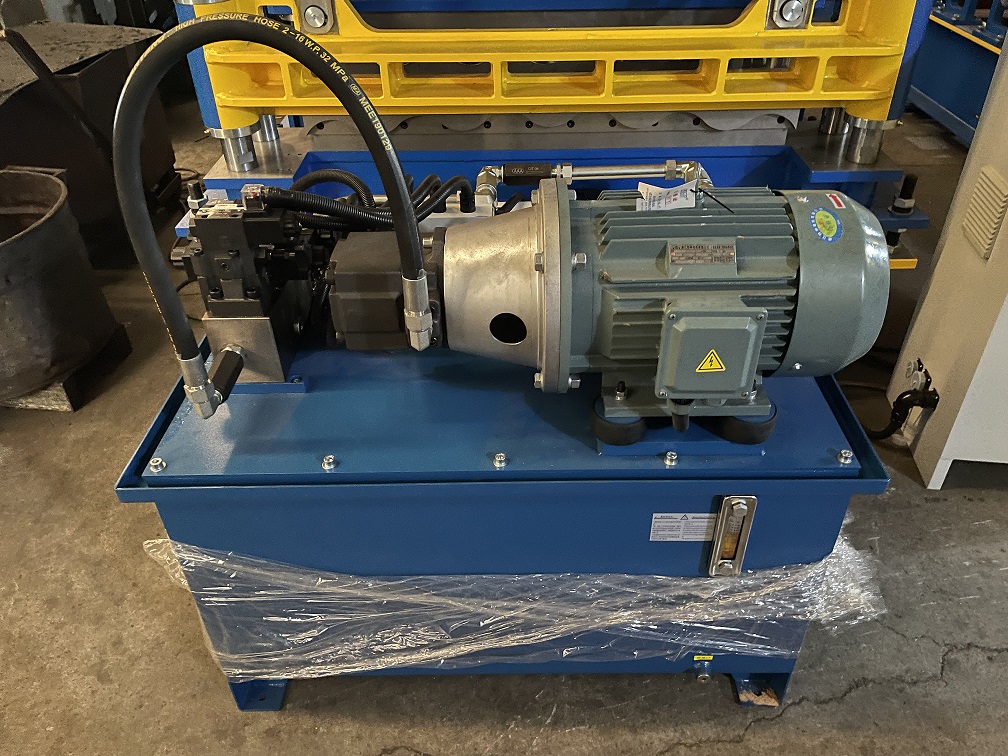

5. Estação hidráulica

1)  Fornece energia para o cortador hidráulico.

2)  Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3)  Potência do motor hidráulico: cerca de 5,5KW

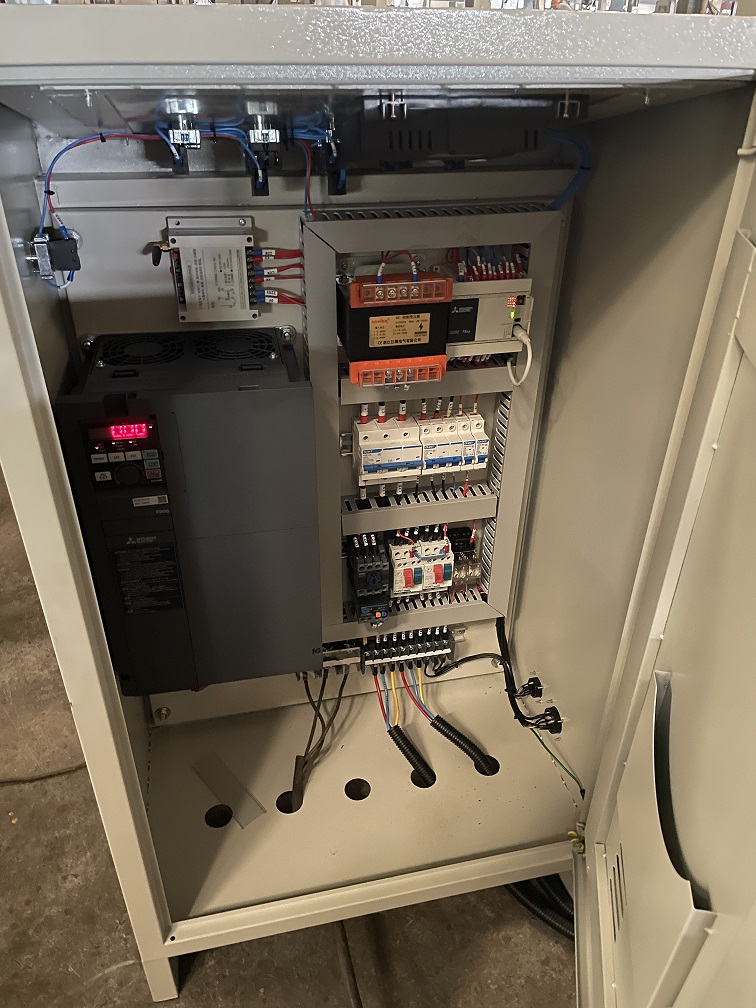

6.Sistema de controle CLP

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6) Tensão de alimentação adequada: 380V/50Hz, 3 fases (pode ser projetada de acordo com a exigência do comprador)

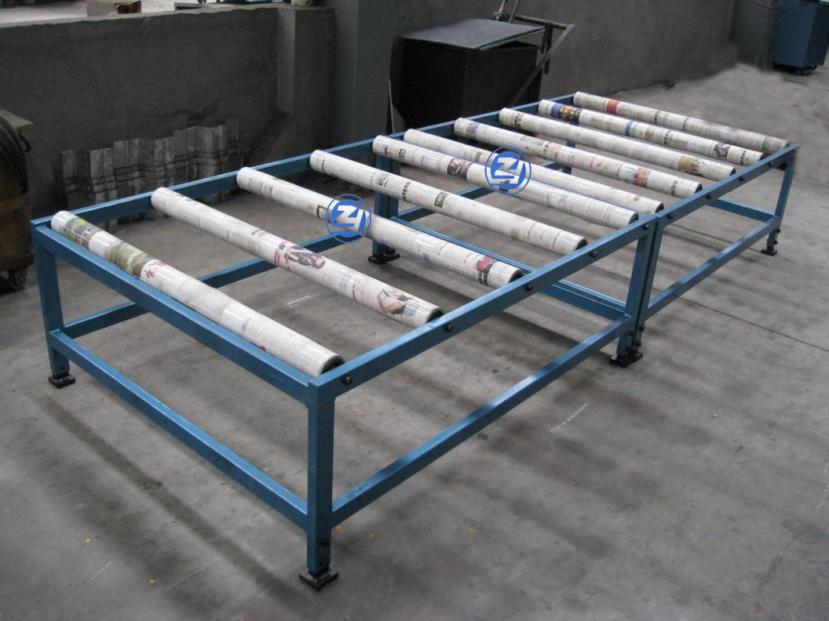

7. Rack de produtos (sem alimentação)

1)  São utilizados para colocar o produto final quando o produto sai do dispositivo de corte.

2)  Duas peças, o comprimento de cada peça é de 1,5 m, o comprimento total é de 3 metros.

3)  Colete o produto final e os produtos finais são convenientes para serem empilhados pelos trabalhadores.

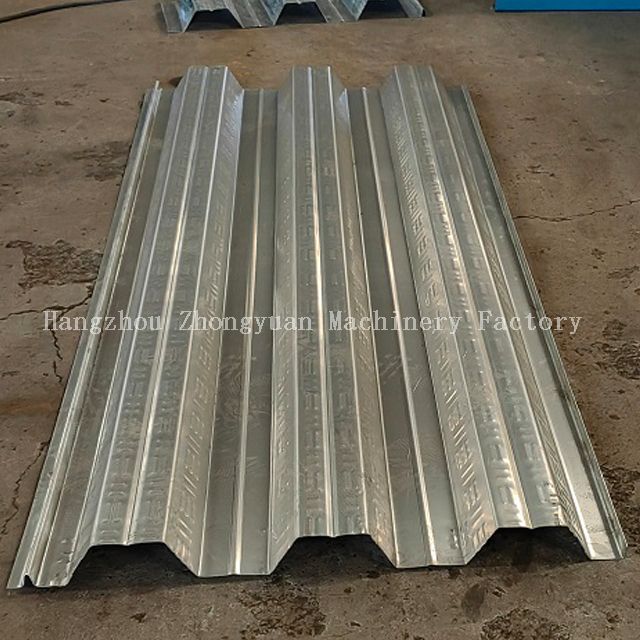

Aplicação do produto da máquina formadora de rolos de chapa de deck

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos para pisos  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina formadora de rolos para deck de metal

Detalhes da embalagem da máquina formadora de rolos de deck

1. Um contêiner *40GP e um 20gp para carregar um conjunto de máquina formadora de rolos de deck de aço com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
