O que é máquina formadora de rolos de terça
A máquina perfiladeira para terças é uma máquina especialmente usada para produzir terças. As máquinas de terça comuns no mercado incluem máquinas de terça C, Z, M, máquinas de terça de intercâmbio C/Z e máquinas formadoras de dobra a frio de terça HZ.
O processo de formação de rolos de madre refere-se a um processo de formação de metal no qual o metal é deformado sob pressão através de uma série de rolos de formato especial. Quando os flocos de metal passam por esses rolos, o metal é deformado em terças em forma de C ou Z, para atingir o objetivo de perfilagem.
Os formatos das peças formadoras de rolo incluem ângulo de rolo, tubo de rolo, rolo de aço em forma de C e rolo de aço em forma de Z. Muitos materiais podem ser usados para perfilagem, incluindo materiais compósitos, metais ferrosos, ligas de alumínio-latão, ligas de cobre, chumbo, zinco e estanho. A perfilagem de perfil c/z é usada principalmente para processar peças com seção transversal contínua.
Estruturas da máquina de rolo de terça
De modo geral, a máquina formadora de rolos para terças é composta principalmente por um desbobinador, linha de formação, peça de corte, sistema de controle eletrônico, peça de controle elétrico e dispositivo de proteção de segurança. Zhongyuan apresentará detalhadamente os recursos e funções de cada parte.
Desbobinador
O desbobinador é um equipamento especial para nivelamento de chapas metálicas, utilizado para nivelamento de chapas de aço em linha. A máquina desenroladora pode formar linhas de produção de desenrolamento, nivelamento, corte e outras linhas de produção de produtos de chapa de acordo com configurações relacionadas. É adequado para indústrias como máquinas, veículos, produtos metálicos, eletrodomésticos, estruturas de aço e decorações.
O desenrolador da máquina formadora de rolos de terça é o equipamento usado para armazenar materiais de desenrolamento e fornecer materiais em folha e alimentar de forma estável as bobinas de aço na linha de produção de formação. O material da bobina pode ser facilmente carregado e substituído pelo carrinho de material da bobina, e o material da bobina e o mandril são desdobrados e operados pela máquina hidráulica.
O desenrolador é um equipamento indispensável na linha de produção de perfilagem. Sua função é apoiar a bobina de aço apertando o furo interno da bobina de aço e enviar a cabeça da tira de aço para a niveladora através da cooperação da endireitadeira. Portanto, o desempenho do desenrolador é muito importante para toda a linha de perfilagem de terças.
Linha formadora de rolo
Linha de formação: A estrutura desta linha de formação de terça adota um arco fixo integral, a placa lateral adota uma placa de aço de 25 mm e o erro de distância do furo é inferior a 0,1 mm. A parte de suporte da linha de produção adota rolamentos de alta qualidade, e os rolamentos adotam alimentação por rolo, que pode ser ajustada girando para cima e para baixo, para a esquerda e para a direita.
Rolo: É feito de moldes Cr12 de alta qualidade para formar 8 conjuntos de rolos. A máquina-ferramenta CNC de precisão processa aços HRC de até 56 a 60, com precisão de 6 a 7, rugosidade superficial acima de 0,8 e sem arranhões na superfície da peça formada.
Sistema de Transmissão: É a parte de transporte da linha de produção. Sua potência é transmitida do motor principal para a caixa de câmbio e depois da caixa de câmbio para as rodas motrizes por meio da roda dentada. A roda motriz faz com que os rolos superiores e inferiores girem de forma síncrona e transporta a bobina de aço para a extremidade frontal da linha de conformação.
Parte de corte
Consiste em um dispositivo de comprimento fixo e uma máquina de corte. O equipamento de comprimento fixo determina o comprimento através do codificador. Quando a terça C ou Z formada atinge um comprimento fixo, a pressão hidráulica cortará a terça e completará a estampagem.
Sistema de controle eletrônico
Toda a linha de produção de terças adota um avançado sistema de controle eletrônico. As peças da máquina perfiladeira de terças podem ser equipadas por nossa empresa por padrão, ou o cliente pode especificar as peças desejadas. Os padrões de instalação dos componentes de controle elétrico de nossos equipamentos atendem aos requisitos internacionais, com números de linha claros, peças e componentes razoáveis e marcações claras.
Proteção de segurança
Uma tampa protetora é instalada no dispositivo de transmissão do acionamento principal e placas de alerta são instaladas em diversos locais relacionados à segurança pessoal na linha de produção. O equipamento elétrico possui um aterramento de segurança confiável, que pode maximizar a proteção e proteger a segurança pessoal.
Tipos de máquinas formadoras de rolos de terça
Máquina formadora de rolos de terça C
A máquina formadora de perfis de aço em forma de C é formada por prensagem a frio de placas de aço de alta resistência. Possui características de espessura de parede uniforme, especificações ajustáveis e alta resistência à compressão. O aço em forma de C formado por flexão a frio está em conformidade com as características de tensão das terças do telhado e pode dar pleno desempenho ao desempenho mecânico do aço.
A terça em forma de C é um novo tipo de material de construção que substitui as terças de aço tradicionais, como cantoneiras de aço, canais de aço e tubos de aço. Através da melhoria gradual do processo de produção, o controle automático de todo o processo é finalmente realizado, o que melhora muito a eficiência da produção.
Máquina formadora de rolo de terça Z
A máquina para terça de aço em forma de Z é uma unidade formadora de bobina única que pode produzir uma variedade de especificações de produtos acabados de terça em forma de Z. A máquina é composta principalmente por um rack de carga passivo, um dispositivo de nivelamento, um dispositivo de puncionamento, um dispositivo de corte após a conformação, uma estação hidráulica e um sistema de controle de computador.
A usina siderúrgica em forma de Z pode produzir vários perfis e aços formados a frio de diferentes materiais com espessura de parede uniforme, mas formatos de seção transversal complexos que são difíceis de produzir por métodos gerais de laminação a quente.
A terça tipo Z pode ser usada como a principal estrutura de suporte de força de edifícios industriais e civis de grande e médio porte, como carga de suporte de telhado e suporte de parede de edifícios de fábricas, armazéns, hangares, hangares, salas de exposição e ginásios.

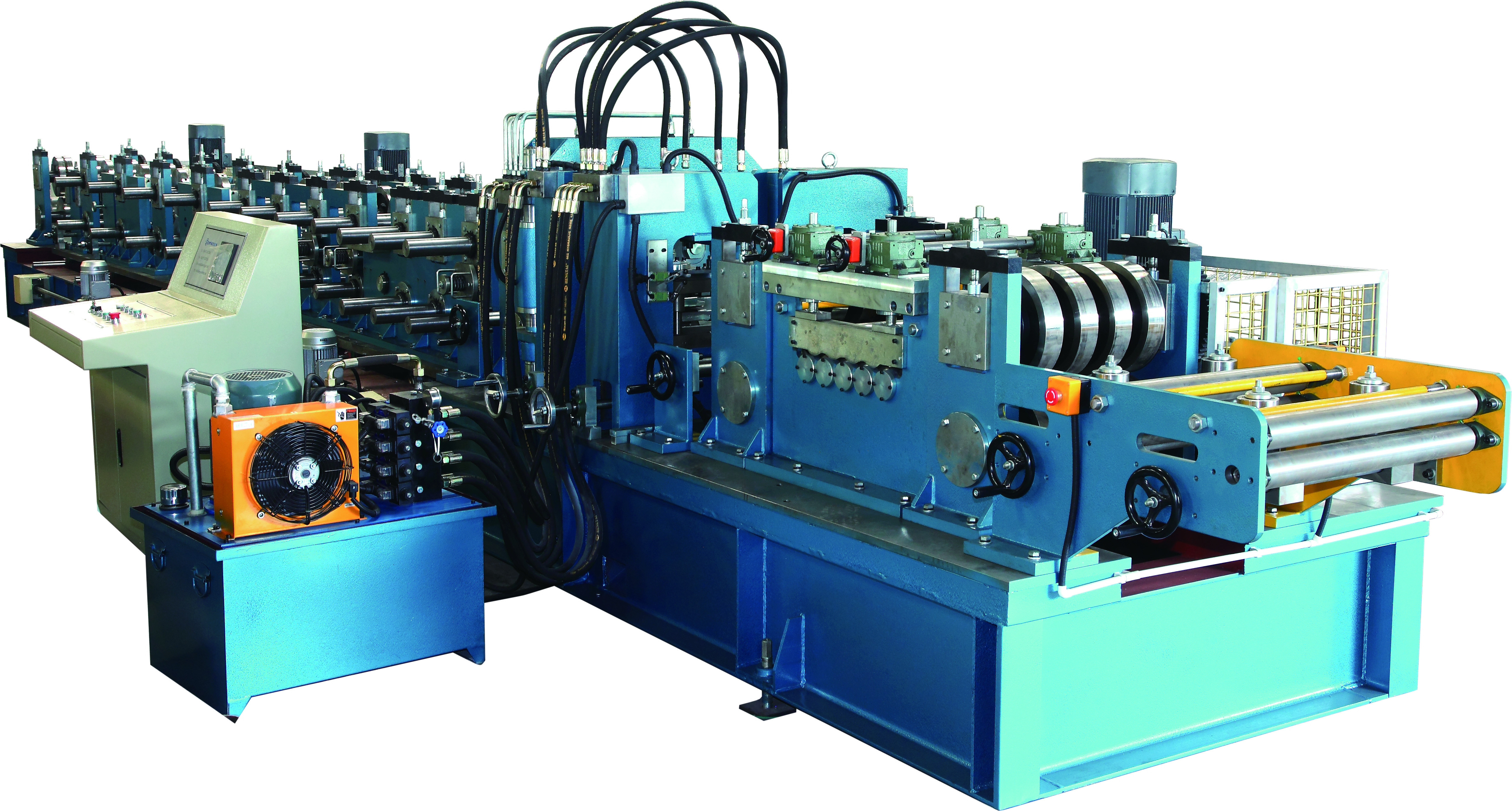

Máquina formadora de rolos de terça C&Z
A máquina de terças CZ pode produzir várias especificações de terças C e Z através de ajuste manual. Caso queira produzir outras especificações de terças, não é necessário trocar o rolo formador. O processo de produção adota um método de controle automático, que pode perfurar, cortar e modelar automaticamente de acordo com os parâmetros de entrada, como o comprimento da terça, a distância longitudinal do furo e a quantidade.
Processo de produção de máquina de terça CZ
Desbobinador --> Alimentação --> Nivelamento --> Puncionamento Hidráulico --> Corte Hidráulico --> Perfilagem --> Saída de Terças
Como desengordurar a terça C/Z formada
Desengordurante com solvente orgânico. Após o processamento mecânico, os produtos siderúrgicos geralmente apresentam uma espessa película de óleo na superfície. É mais difícil processá-los quimicamente diretamente e geralmente são processados com solventes orgânicos. O desengorduramento de terças C e Z em solventes orgânicos é um processo de dissolução de óleo saponificado e óleo não saponificado em solventes orgânicos.
Desengordurante químico. Geralmente refere-se ao tratamento com uma solução aquosa de sal alcalino e alcalino para remover gordura. Este processo de desengorduramento é um processo químico relativamente complexo, e a película de óleo sofre uma reação química sob a ação de surfactantes e álcalis.
Precauções para a máquina formadora de rolos de terça
A porta ou tampa do quadro elétrico, caixa de junção e mesa cirúrgica devem estar fechadas durante o funcionamento da máquina de terças para evitar acúmulo de sujeira.
O responsável deve verificar a máquina regularmente para evitar que a parte de conexão da máquina de terça se solte e vaze óleo.
É necessário garantir que a pressão de carga do acumulador seja suficiente e, caso seja constatada alguma anormalidade, deve-se solucioná-la a tempo.
A tensão de trabalho deve ser mantida estável e o valor de flutuação não deve exceder 5%-10% da tensão nominal.
O operador não está autorizado a desmontar e substituir os componentes hidráulicos sem permissão. Quando ocorre um mau funcionamento, o técnico deve reparar o equipamento imediatamente.
Perguntas frequentes sobre a máquina formadora de rolos de terça
P: Como sua fábrica se sai em relação ao controle de qualidade?
R: O controle de qualidade está em conformidade com a ISO 9001. Cada máquina foi testada em funcionamento antes de ser embalada para envio.
P: Como posso confiar em você que as máquinas colaram os testes antes do envio?
R: Podemos gravar um vídeo de teste para sua referência. Também lhe damos as boas-vindas à nossa fábrica para testar a máquina a qualquer momento.
P: E quanto ao nosso serviço pós-venda?
R: Fornecemos suporte técnico on-line, bem como serviços no exterior por técnicos habilidosos.
Existem muitos fabricantes de máquinas formadoras de terças, e Zhongyuan é uma empresa que fabrica e vende máquinas para fabricar terças. Os tipos de máquinas perfiladeiras de terças que produzimos incluem máquinas de terças C, máquinas de terças Z, máquinas de terças C/Z. Somos uma “fonte completa” – desde a matéria-prima até a máquina formadora final de alta precisão. Nosso centro de ferramentas está equipado com tornos CNC, uma retificadora para o eixo do rolo e uma plaina pesada, que nos permitem concluir a maioria dos nossos procedimentos de processamento no local. Assim, podemos controlar melhor a qualidade da máquina e o prazo de entrega das máquinas.
