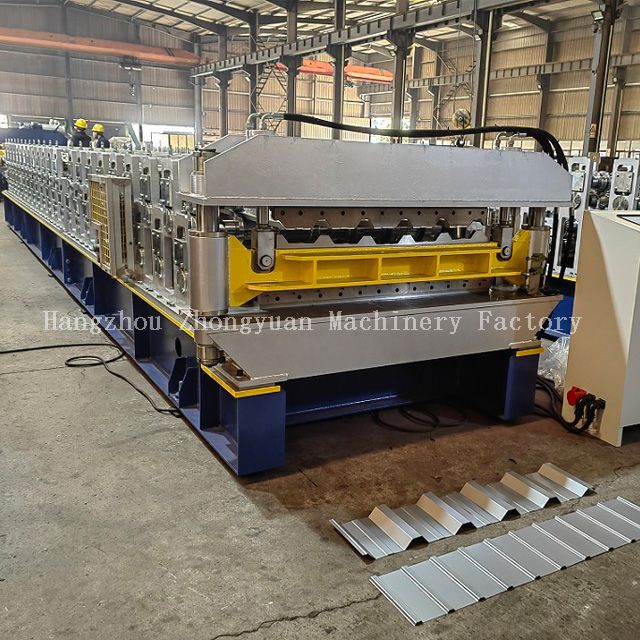

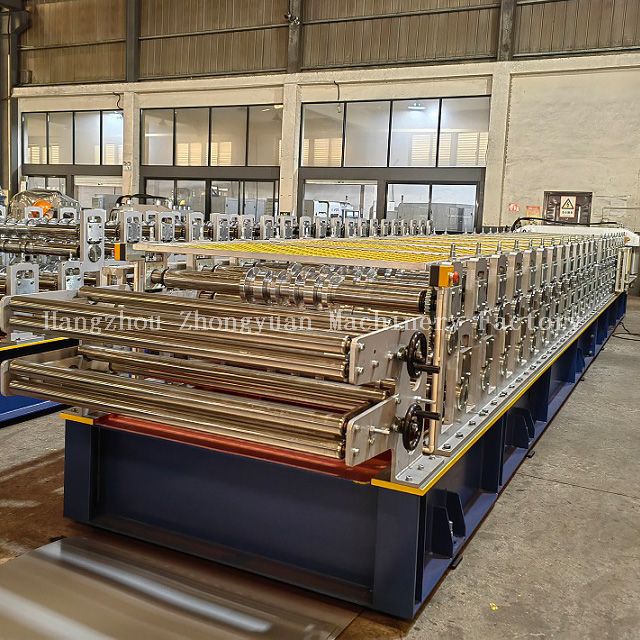

Máquina formadora de rolos de dupla camada T8 e T35

Breve introdução da  máquina formadora de rolos de camada dupla:

Parâmetros técnicos da  máquina perfiladeira de dupla camada:

Componentes da máquina formadora de rolos de dupla camada:

Exibição de processamento de trabalho  de camada dupla :

Desenrolando a folha→Folha guia →Formação de rolo→Medir o comprimento e cortar a folha→Produto para executar mesas

Descrição dos componentes da máquina perfiladeira de dupla camada

Característica da máquina: Uma máquina pode fazer dois tipos de perfil. Perfil do cliente disponível.

1. Eixo de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

2.  Rolos de conformação dura com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

3. Projete rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

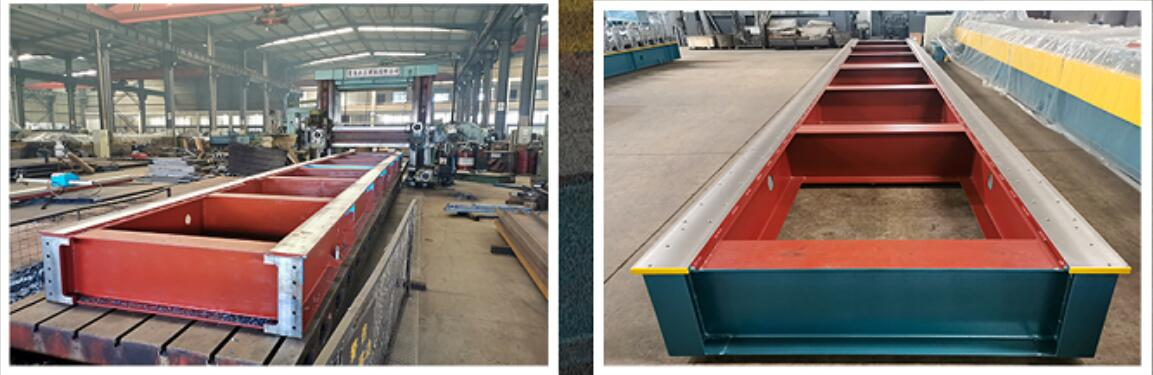

4. A estrutura da máquina é processada na superfície por uma máquina de planejamento de 10m.

Estrutura da máquina em aço tipo H400 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 40mm

5. Corte Hidráulico

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12 com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. A tolerância do comprimento de corte é de ± 1,5 mm.

5)  A potência de corte é fornecida pela estação hidráulica.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

6. Estação hidráulica

1)  Fornece energia para o cortador hidráulico.

2)  Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3)  Potência do motor hidráulico: cerca de 2,2 kw

7. Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema amigável de interface homem-máquina pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50Hz, 3 fases (pode ser projetada de acordo com a exigência do comprador)

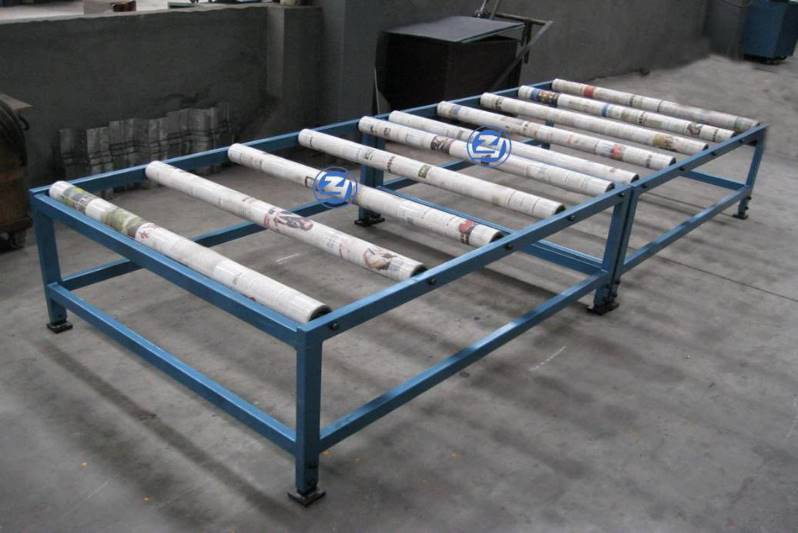

8. Rack de produtos (sem alimentação) :

1)  São utilizados para colocar o produto final quando o produto sai do dispositivo de corte.

2)  2 peças, o comprimento de cada peça é de 1,5 m, o comprimento total é de 3 metros.

3)  Colete o produto final e os produtos finais são convenientes para serem empilhados pelos trabalhadores.

Aplicação do produto da máquina formadora de rolos para telhado de camada dupla

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos  máquinas formadoras de rolos de camada dupla para chapas metálicas em diferentes especificações, modelos e configurações.

Rolo do painel do telhado da camada Doube que forma o rolo da máquina que forma  o exemplo de aplicação da máquina

Detalhes da embalagem

1. Um contêiner *40GP para carregar um conjunto de máquina perfiladeira de camada dupla com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 90 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
