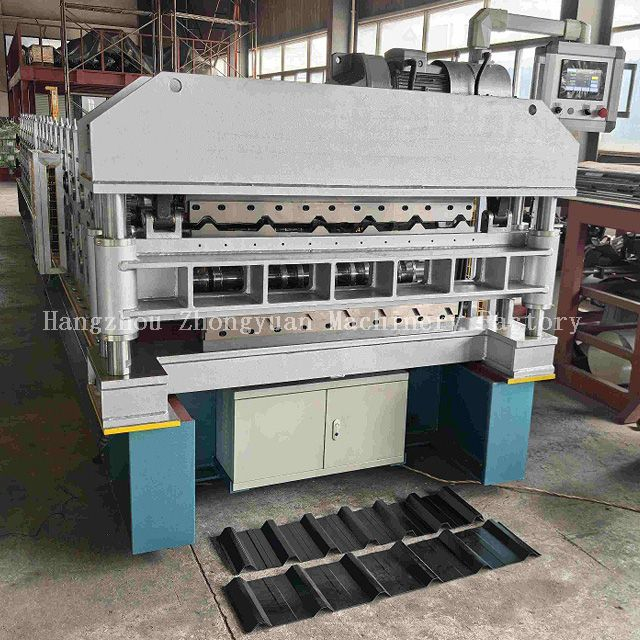

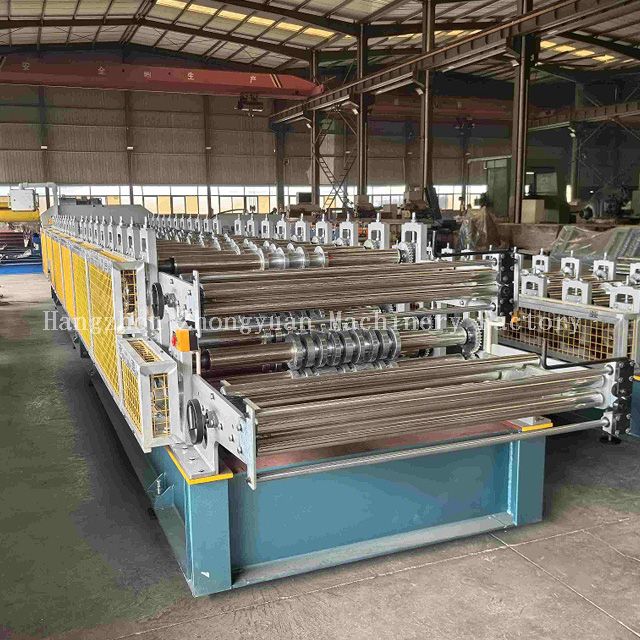

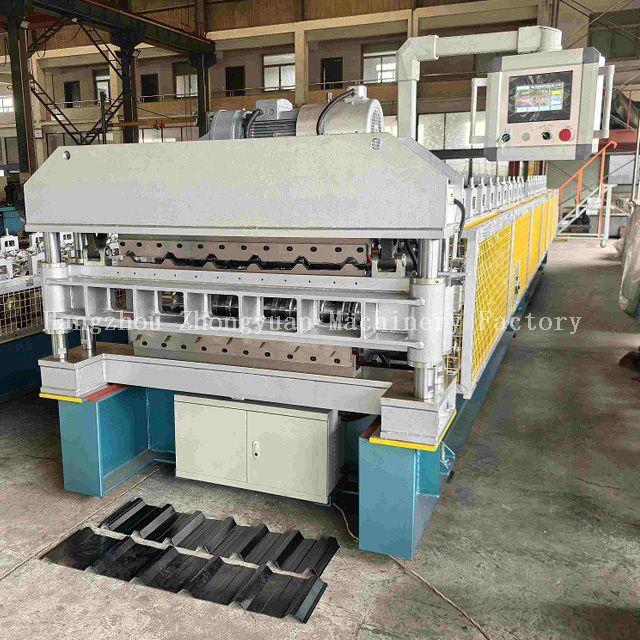

Máquina formadora de rolos para telhado de dupla camada com corte elétrico

Breve introdução da  máquina formadora de rolos de folha de parede de camada dupla:

Parâmetros técnicos da  máquina formadora de rolos para telhado de camada dupla:

Componentes de fotos da máquina formadora de rolos de camada dupla:

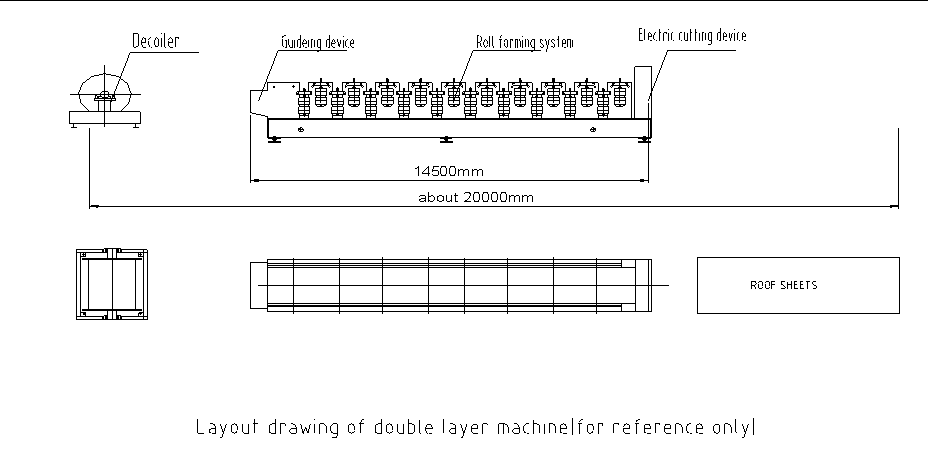

Exibição de processamento de trabalho  de camada dupla :

Desenrolando a folha→Folha guia →Formação de rolo→Medir o comprimento e cortar a folha

Descrição dos componentes da máquina formadora de rolos de camada dupla a preços baixos

Característica da máquina: Uma máquina pode fazer dois tipos de perfil. Perfil do cliente disponível.

1. Eixo de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

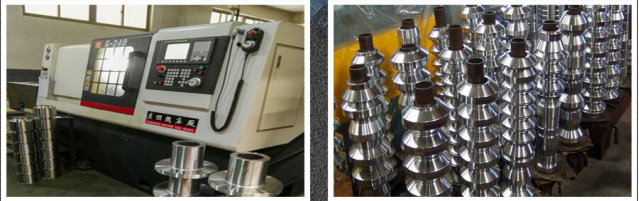

2.  Rolos de conformação dura com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

3. Projeto de rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

4. A estrutura da máquina é processada na superfície por uma máquina de planejamento de 10m.

Estrutura da máquina em aço tipo H400 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 40mm

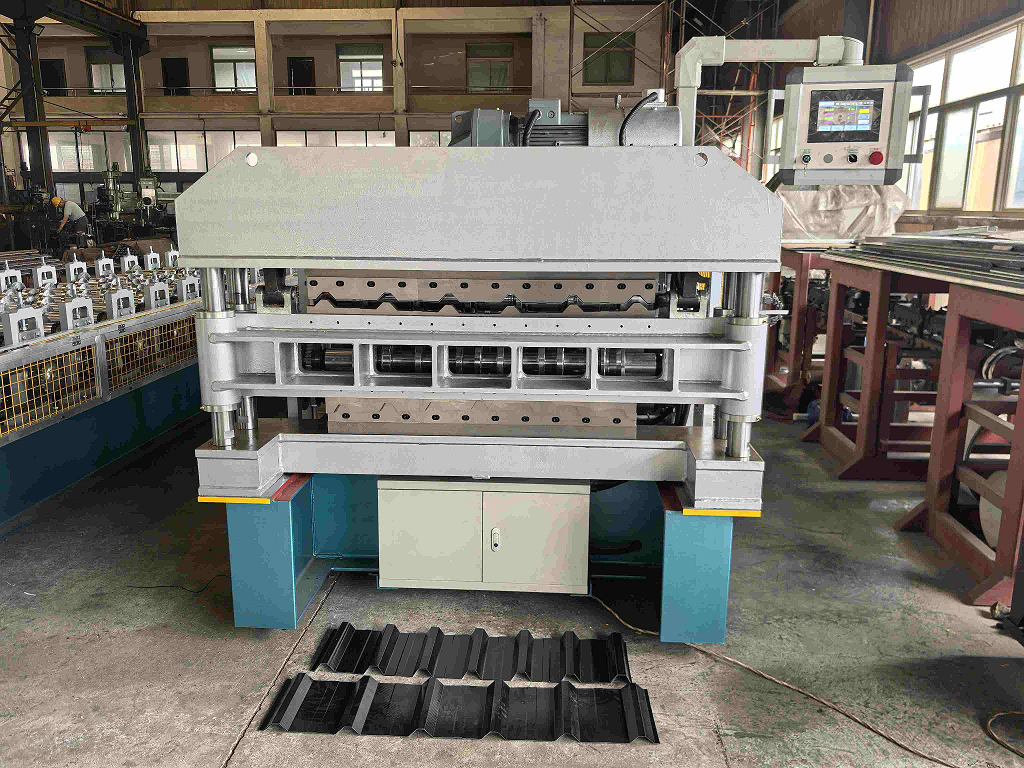

5.Dispositivo de corte elétrico automático

1) Adota pós-corte, Pare para cortar;

2) O material da lâmina de corte é Cr12 Mov.com tratamento temperado.

3) Adota estrutura soldada para boa rigidez.

4) A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. A tolerância do comprimento de corte é de ± 1,5 mm.

5) A potência de corte é fornecida por energia elétrica.

6) O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

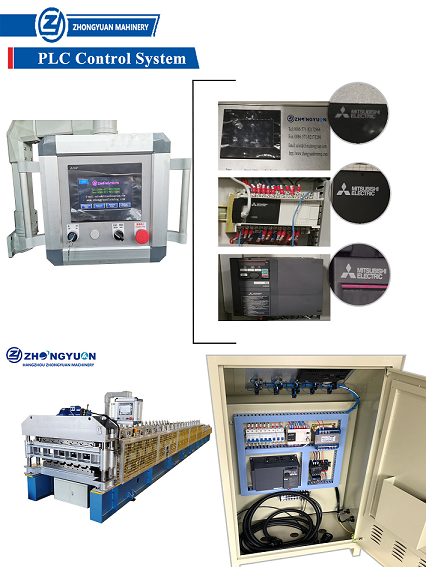

6.Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50Hz, 3 fases (pode ser projetada de acordo com a exigência do comprador)

Aplicação do produto de máquina para fabricação de forma de rolo de metal de dupla camada para telhado

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos de dois andares em diferentes especificações, modelos e configurações.

Máquina formadora de rolos de perfil de linha duplaExemplo de aplicação

Detalhes da embalagem

1. Um contêiner *40GP para carregar um conjunto de máquina formadora de rolo duplo com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
