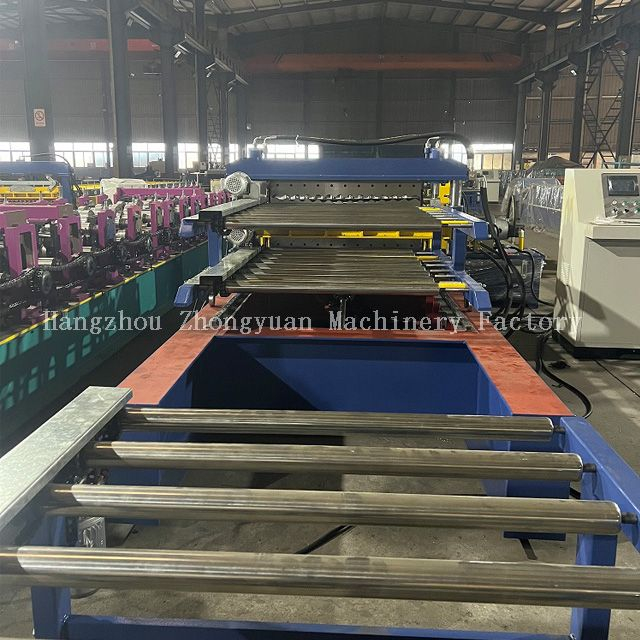

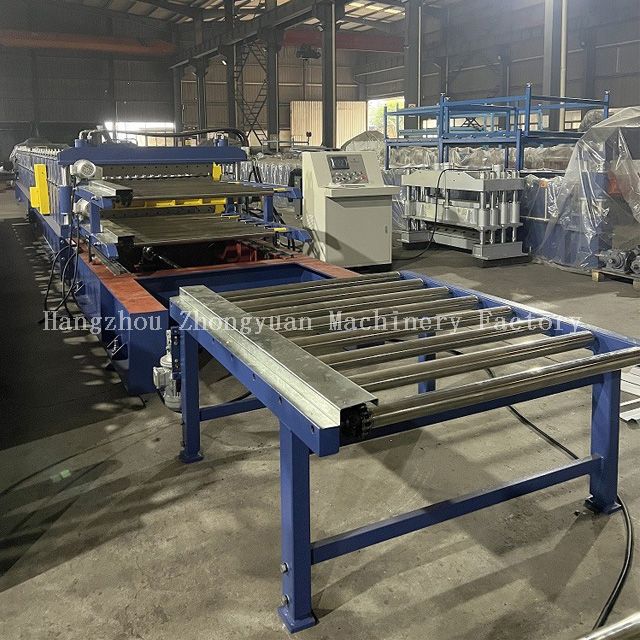

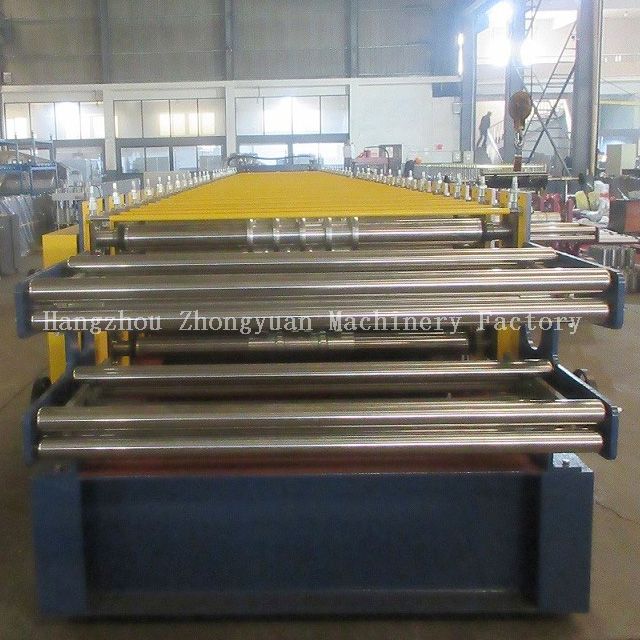

Máquina formadora de rolos para telhados de dupla camada com corte voador

Breve introdução da  máquina formadora de rolos para telhados de dupla camada:

Parâmetros técnicos da  máquina perfiladeira de dupla camada:

Componentes da máquina para telhados metálicos de dupla camada:

Exibição de processamento de trabalho  de camada dupla :

Deco ili ng a folha→ folha guia →Formação de rolo→ Medir o comprimento e sem parar de cortar a folha→ Produto para a mesa de saída

Descrição dos componentes da máquina formadora de rolos para painel de telhado de camada dupla

Característica da máquina: Uma máquina pode fazer dois tipos de perfil. Perfil do cliente disponível.

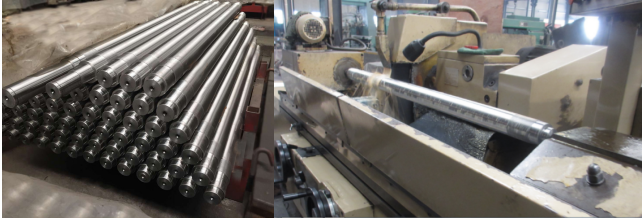

1. Eixo de alta precisão

Eixos sólidos diâmetro. 72 mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

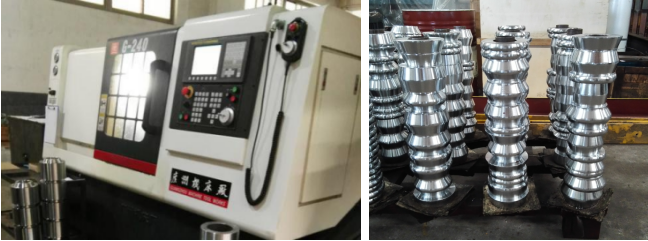

2.No.45 Aço processado por máquina CNC

A máquina CNC pode melhorar a precisão dos rolos.

3. Projeto de rolamentos dentro dos rolos formadores

Projete o rolamento dentro dos rolos para fazer a máquina funcionar com menos carga, de modo que os rolos não sejam fáceis de danificar.

Garanta a mesma velocidade entre os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina.

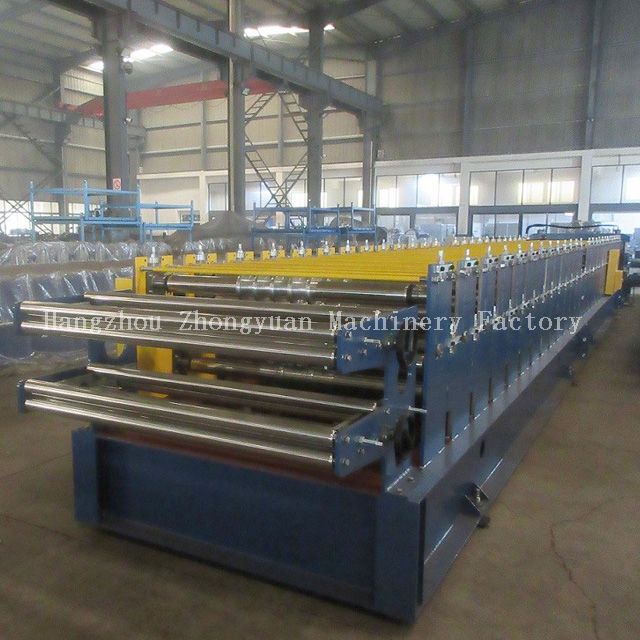

4. Corpo da máquina principal

A estrutura principal da máquina é soldada separadamente e a parede externa é conectada por parafuso após ser jateada na superfície.

Cubra a tinta a óleo para evitar que enferruje.

Deixe-a lisa na superfície com uma fresadora plana para garantir que toda a placa de parede possa ser instalada no mesmo nível e ajudar a melhorar a precisão da máquina.

Estrutura da máquina em  aço tipo  H400  por soldagem

Espessura da parede lateral:  235Mpa

Motor principal = 7,5 kW

Todos os parafusos com grau  8.8 (algumas outras  fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.

Velocidade de formação  : 30m/min.

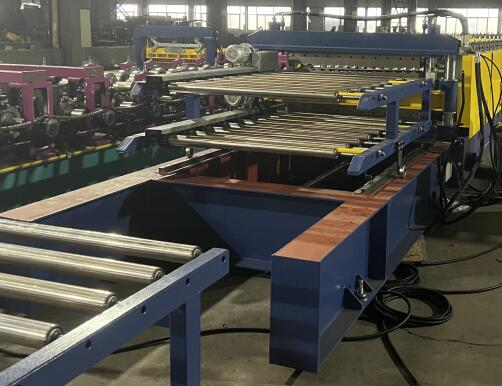

5. Corte voador automático

1)  Adota pós-corte, sem corte superior;

2)  O material da lâmina de corte é Cr12 mov.  com tratamento extinto.

3)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final.  tolerância de comprimento de corte ±2mm.

4)  Potência do servo motor: 7KW, motor de transporte: 0,37X2KW.

5)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

6)  O peso é 1800kg.

7)  O comprimento é 3400 mm.

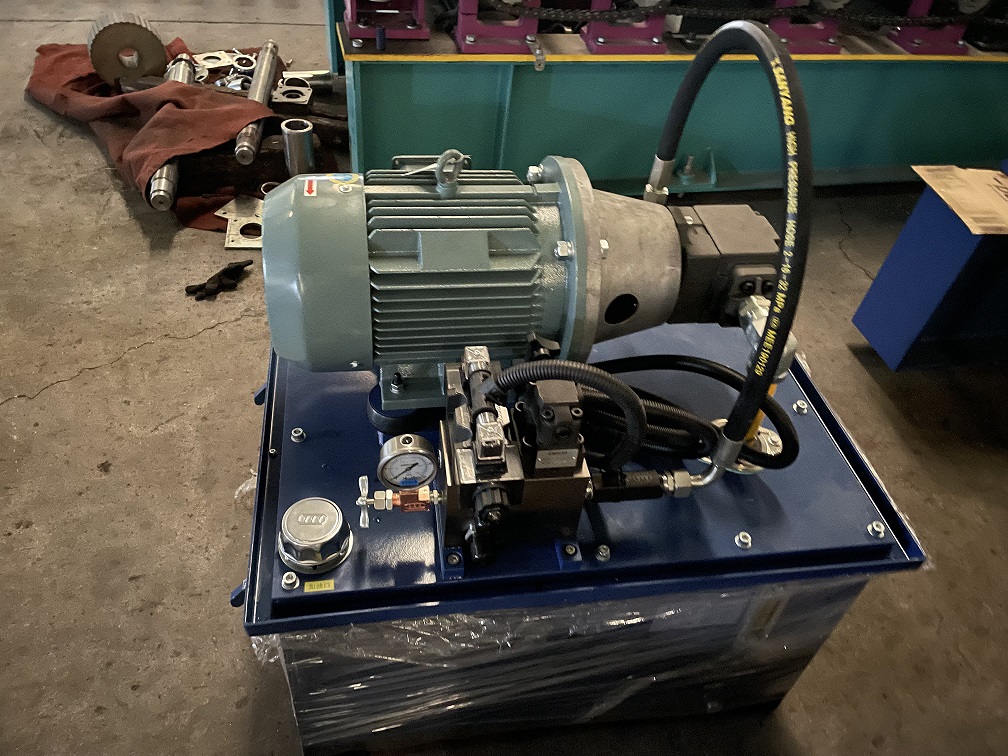

6. Estação hidráulica

1)  Fornece energia para o cortador hidráulico.

2)  Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3)  Potência do motor hidráulico: cerca de  5.5KW

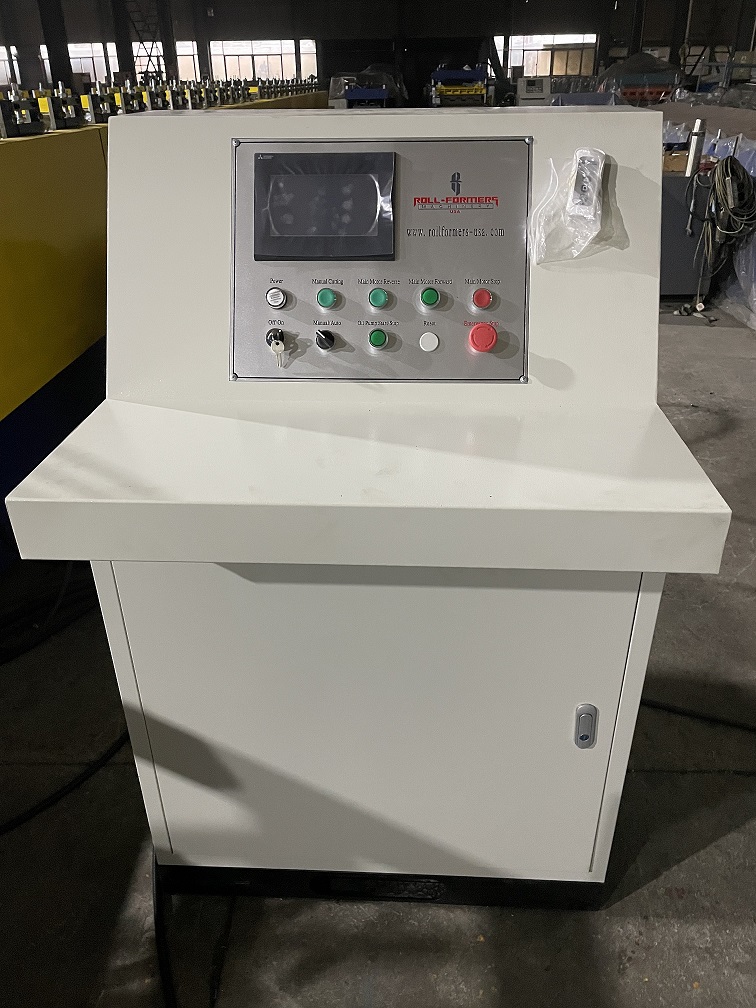

7. Sistema de controle PLC:

1)  Este sistema usa  Mitsubishi PLC para controlar todas as ações de trabalho. de produção A quantidade  e o comprimento de cada peça  serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2)  O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela  os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Potência adequada v oltage: 440V/ 60HZ/3Phase (pode ser  projetado de acordo com a exigência do comprador)

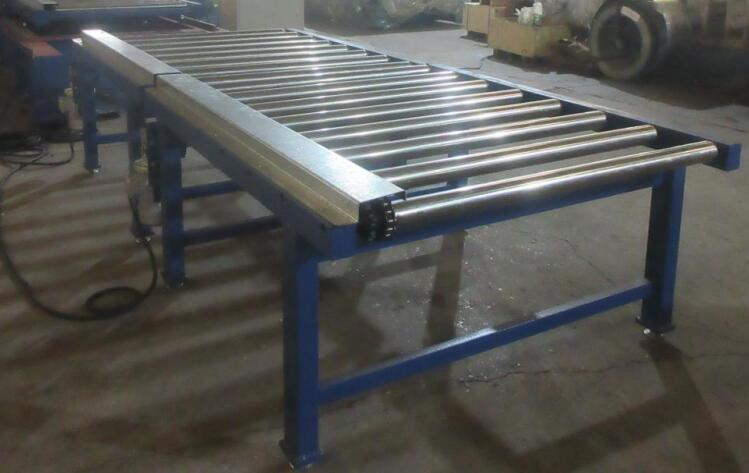

8. Rack de produto ( transmissão  motorizada ):

1)  São utilizados para colocar o produto final quando o produto sai do dispositivo de corte.

2)  Duas peças, o comprimento de cada peça é de 1,5 m, o comprimento total é de 3 metros.

3)  Colete o produto final  e os produtos finais são convenientes para serem empilhados pelos trabalhadores.

4)  A potência é 0,37X2 kw

Aplicação do produto da máquina formadora de rolos de camada dupla

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos Máquina Formadora de Rolos para Camada Dupla  em diferentes especificações, modelos e configurações.

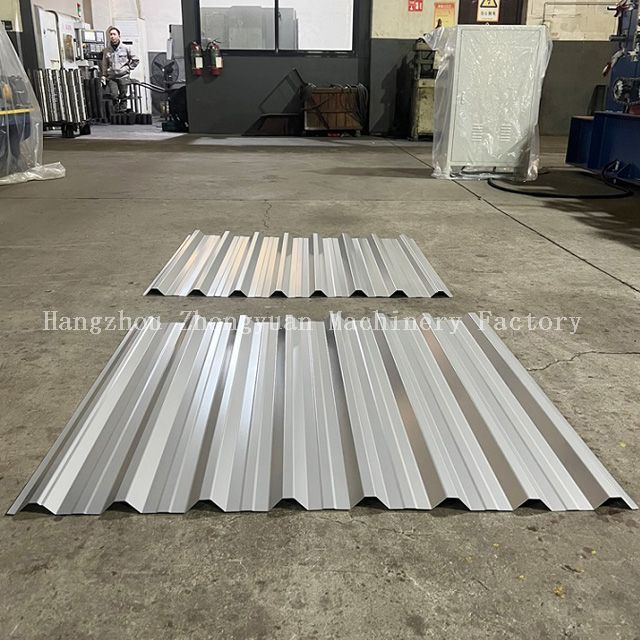

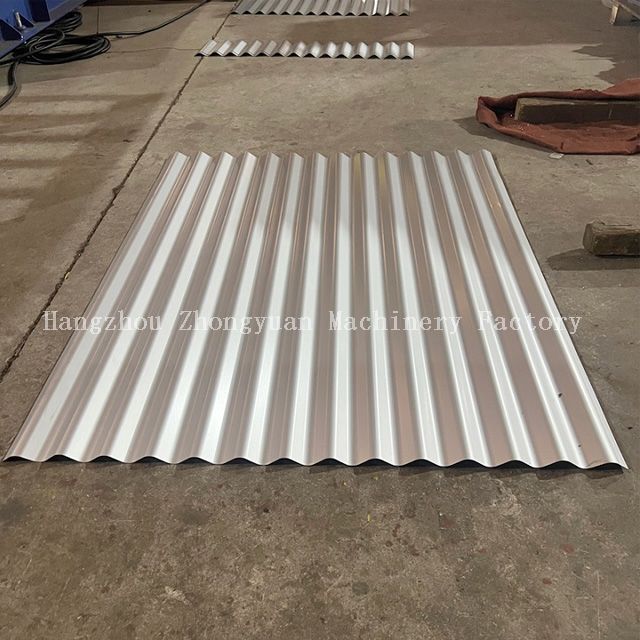

Exemplo de aplicação  de máquina formadora de rolo para máquina de camada dupla

Detalhes da embalagem

1. Dois contêineres *40GP para carregar um conjunto de máquina formadora de rolos de camada dupla com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 90 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
