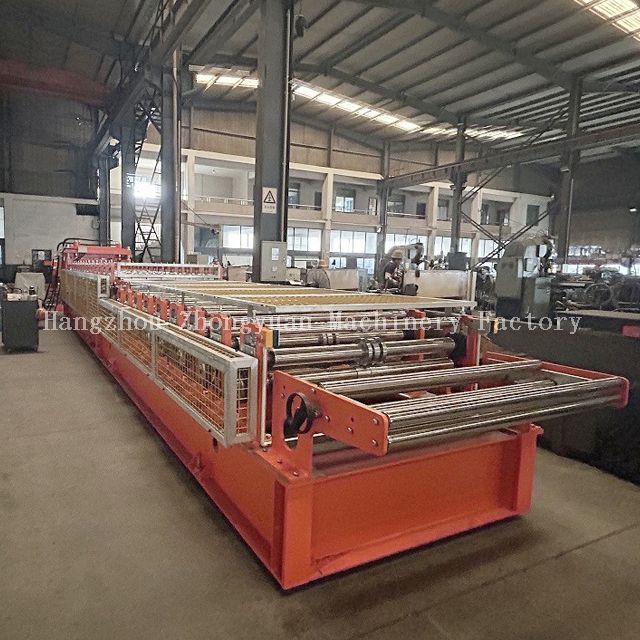

Máquina formadora de rolos de dupla camada para telhado e telha para venda com empilhador de 6M

Breve introdução da  máquina formadora de dupla camada:

Parâmetros técnicos da máquina formadora de rolos para telhados de dupla camada:

Componentes da máquina formadora de rolos de dupla camada:

Exibição de processamento de trabalho  de camada dupla :

Desenrolando a folha→Folha guia →Formação de rolo→(prensagem)→ Medir o comprimento e cortar a folha → Folha para empilhador

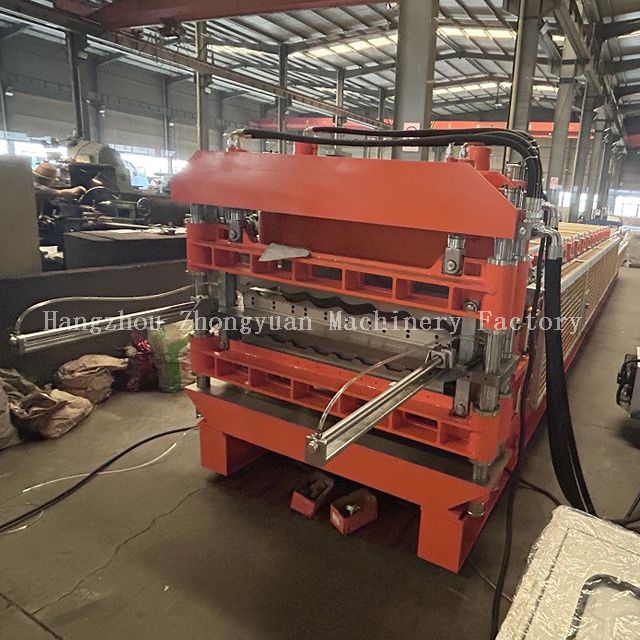

Descrição dos componentes da máquina perfiladeira de dupla camada

Característica da máquina formadora de rolos para telhados de dupla camada: Uma máquina pode fazer dois tipos de perfil. Perfil do cliente disponível.

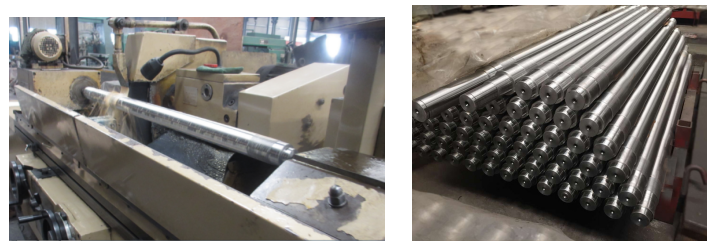

1. Eixo de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

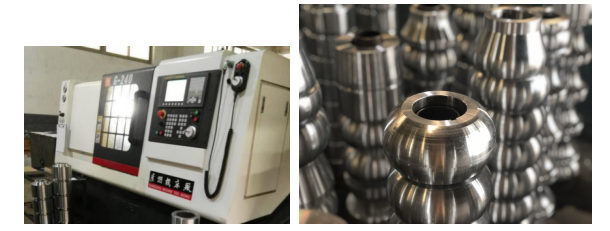

2.  Aço No.45 processado por máquina CNC

A máquina CNC pode melhorar a precisão dos rolos.

3. Projeto de rolamentos dentro dos rolos formadores

Projete o rolamento dentro dos rolos para fazer a máquina funcionar com menos carga, de modo que os rolos não sejam fáceis de danificar.

Garanta a mesma velocidade entre os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina.

4.Corte Hidráulico

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov. com tratamento extinto.

3)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. A tolerância do comprimento de corte é de ± 1,5 mm.

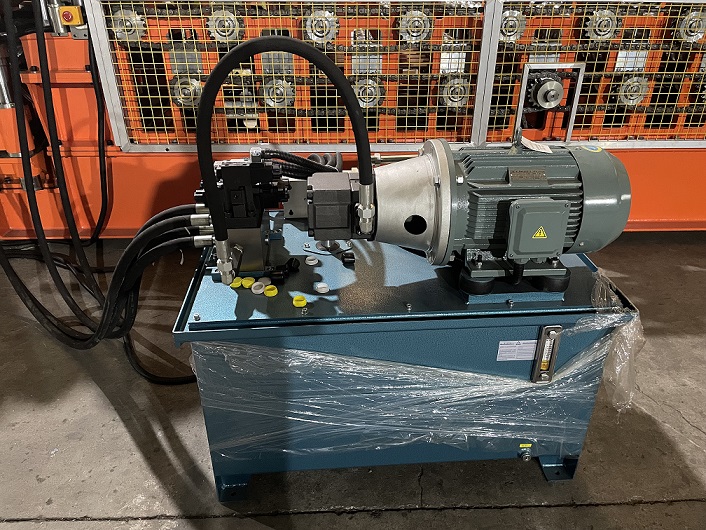

5)  A potência de corte é fornecida pela estação hidráulica.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

5.Sistema de controle CLP

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50Hz, 3 fases (pode ser projetada de acordo com a exigência do comprador)

(7) Menu Húngaro (tradução do comprador)

6.Empilhador Automático

1) Comprimento do empilhador: 6m

2) Direção de movimento do braço do empilhador: movimento transversal.

3) Como a placa de ladrilho requer dispositivo de prensagem, a altura de empilhamento para T18 não é muito espaço. Altura de empilhamento de cerca de 150 mm para folha T18.

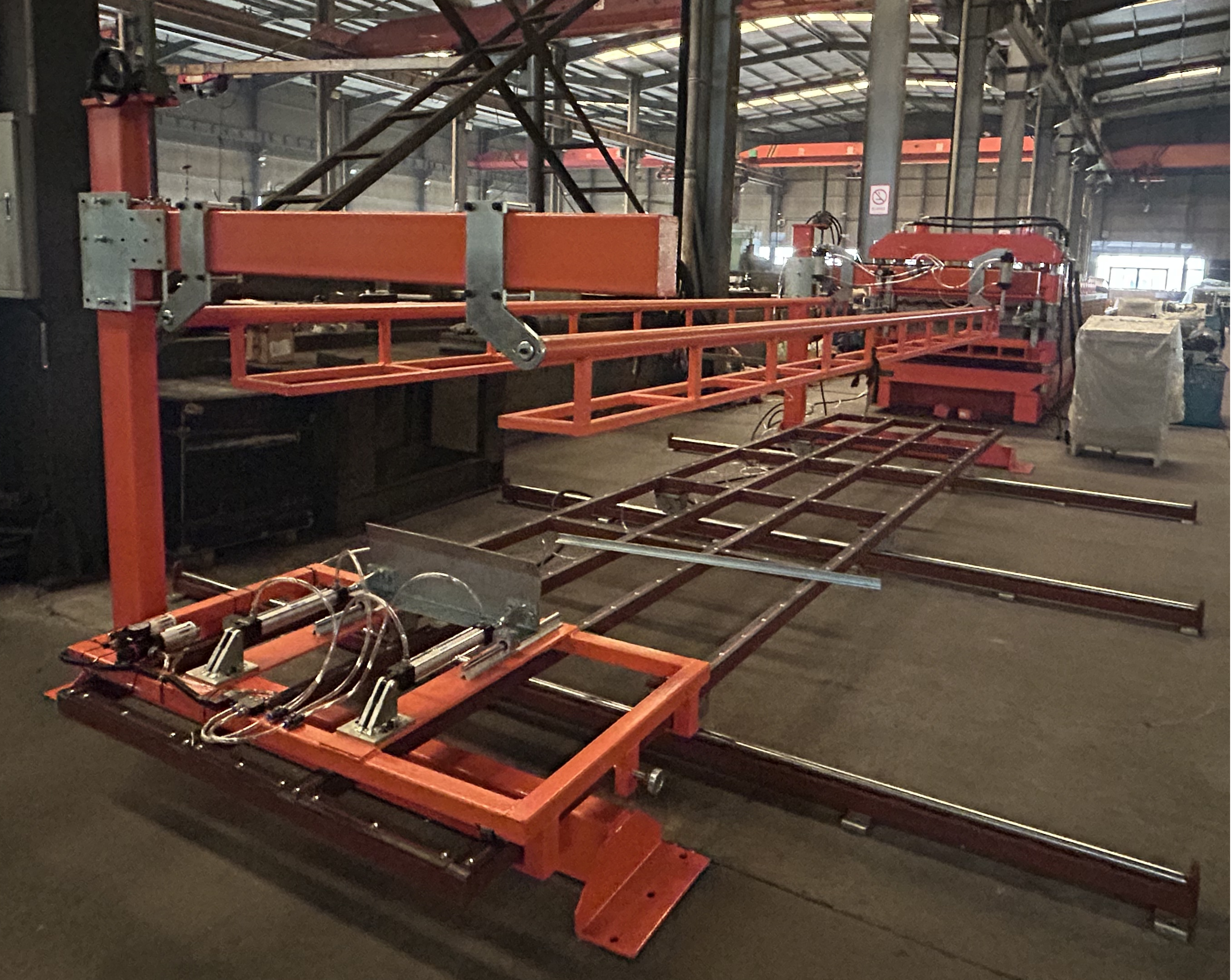

Imagem do empilhador automático

Aplicação de produto de máquina formadora de rolo de camada dupla

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos de dupla camada em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina perfiladeira de dupla camada

Detalhes da embalagem

1. Um contêiner *40GP e um de 20gp para carregar um conjunto de máquina formadora de rolo de painel de camada dupla;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
