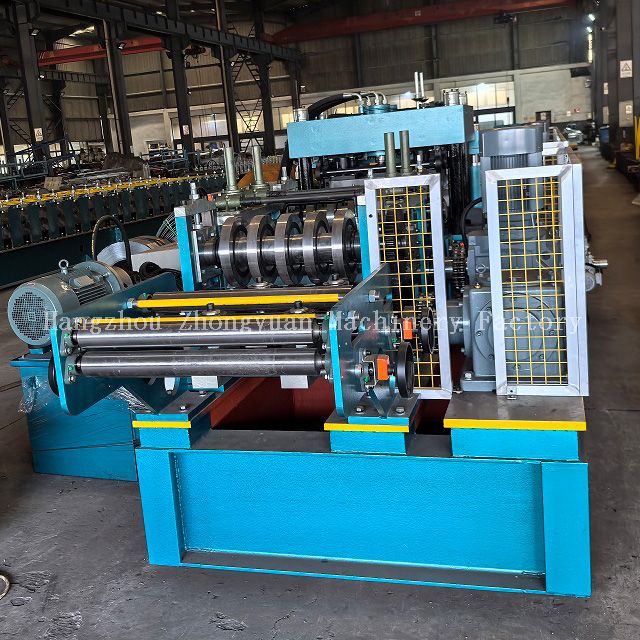

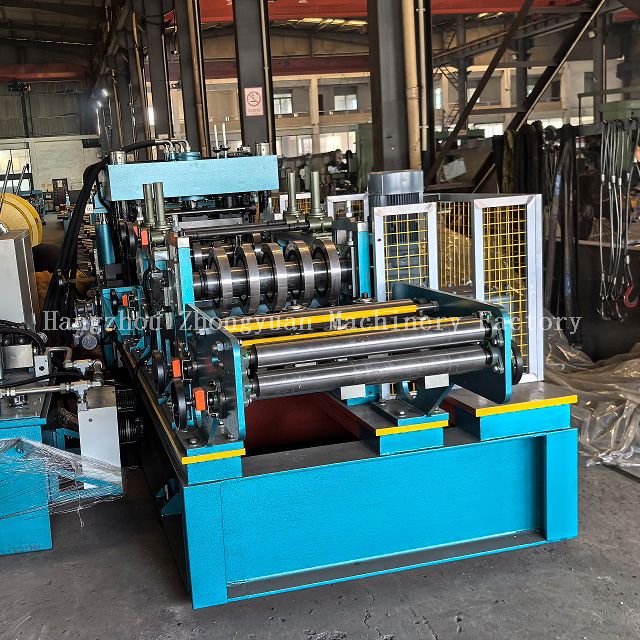

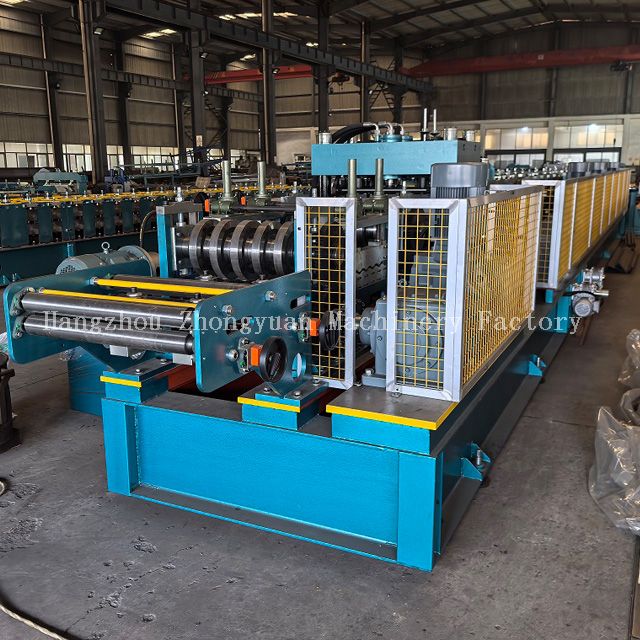

Formador de rolo de terça CZ de alta velocidade e alta qualidade com certificado CE 、 ISO

Breve introdução da máquina formadora de rolos de canal CZ:

Parâmetros técnicos da máquina formadora de rolos CZ:

Componentes da máquina formadora de rolos CZ:

Exibição de processamento de trabalho de terça

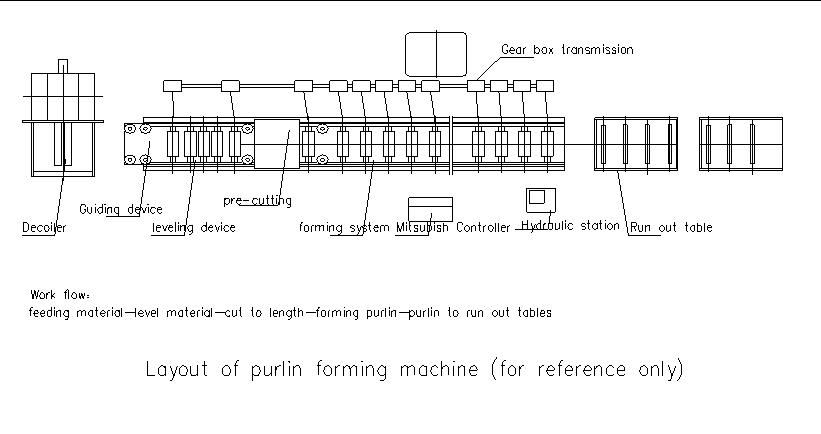

Desenrolamento da folha→Folha guia → Folha de nivelamento → Perfuração → Medir o comprimento e cortar a folha→ Formação de rolo→Produto para a mesa de excentricidade

1.Desbobinador manual :

1) Desenergização; desbobinador manual; máx. Capacidade: 3000kg

2) Terno para diâmetro interno da bobina: 508 mm

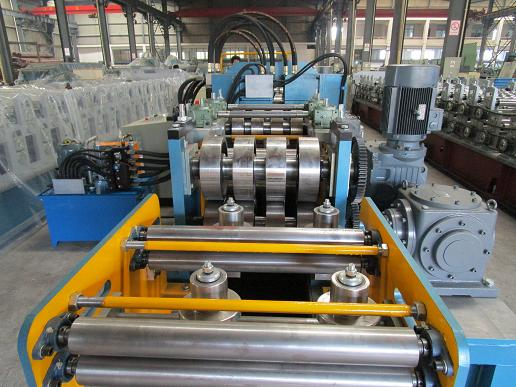

2. Dispositivo de nivelamento:

1) função.

Solte a barra de ponta das bobinas, guiando-a até o nivelador, alise a folha da bobina.

Ao alimentar a bobina, a caçamba pressiona a barra de ponta das bobinas, guiando a bobina para o dispositivo de nivelamento.

O dispositivo de nivelamento com rolos de alimentação e rolos de nivelamento. Os rolos de alimentação podem ser ajustáveis ​​para subir e descer, o que facilita o ajuste da distância entre os rolos de nivelamento e seu ângulo de inclinação.

2) parâmetro:

①Velocidade máxima:         15 m/min

②Largura máxima do material:  515 mm

③Espessura do material:        1,5 -3,0 mm

④ Precisão de nivelamento:        ± 1,5 mm

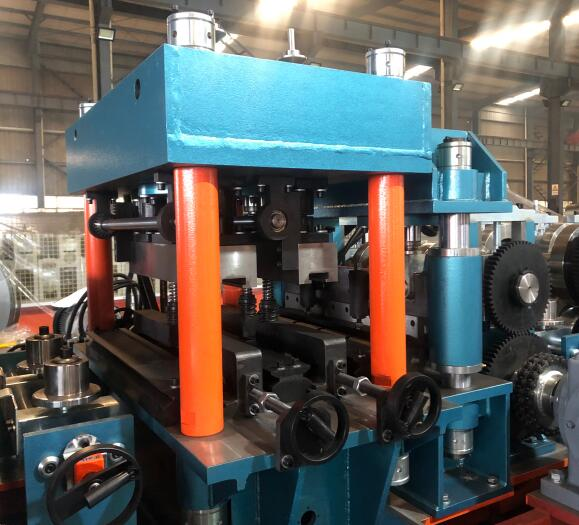

3.Sistema de perfuração

1) Adote estrutura de aço soldada, possui grande rigidez.

2) A distância horizontal do furo pode ser ajustada manualmente; a posição vertical deve ser ajustada inserindo parâmetros no PLC.

3) Material da matriz de perfuração: Cr12 Mov

4) Dois conjuntos de dispositivos de perfuração: 1 conjunto de um furo, 1 conjunto para dois furos.

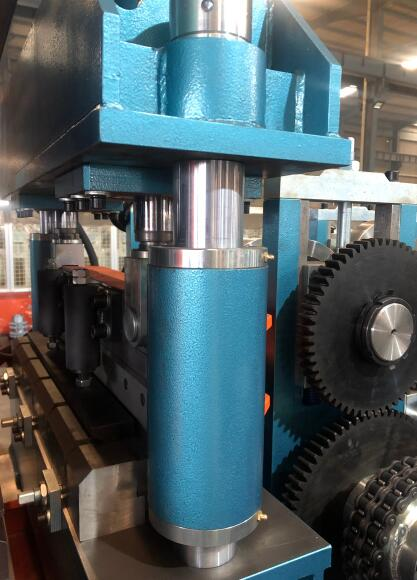

4. Dispositivo de pré-corte:

1) O comprimento e os blocos podem ser definidos pelo comprador através do painel de controle, ao atingir o comprimento definido a máquina cortará o painel automaticamente. O corte é finalizado sob a potência da estação hidráulica que garante a precisão do corte.

2) O estilo: pré-corte, acionamento hidráulico.

3) Material da lâmina de corte: aço de molde Cr12 com tratamento temperado

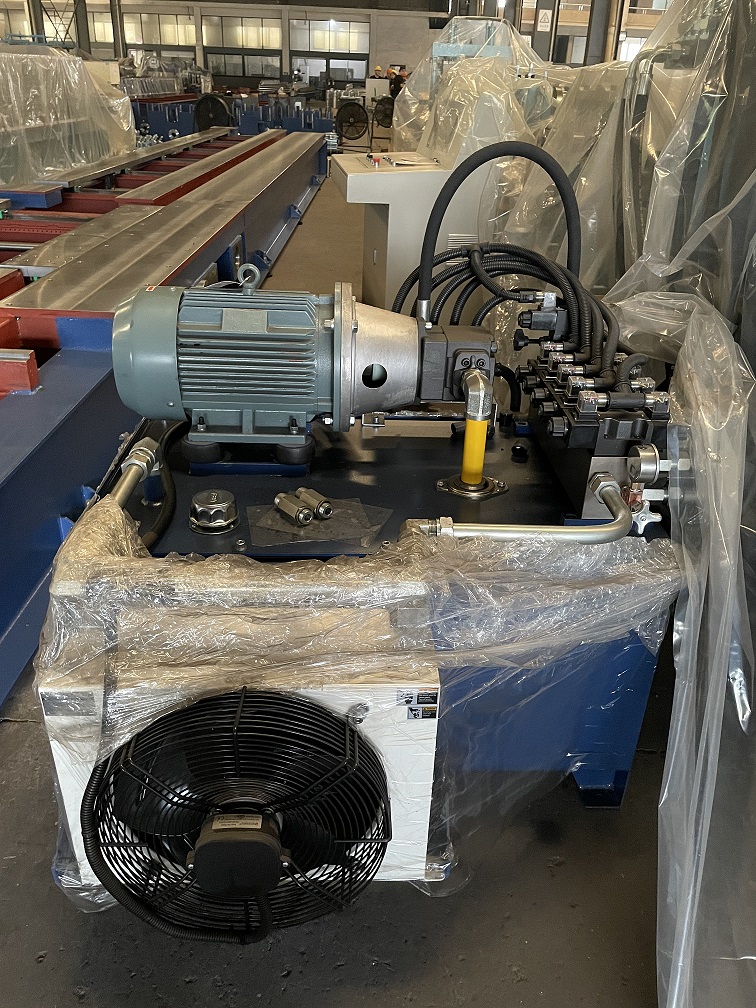

5. Estação hidráulica

1)  Fornece energia para o cortador hidráulico.

2)  Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3)  Potência do motor hidráulico: 11KW

6. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada:380V/50HZ/3Fase (pode ser projetado de acordo com a exigência do comprador)

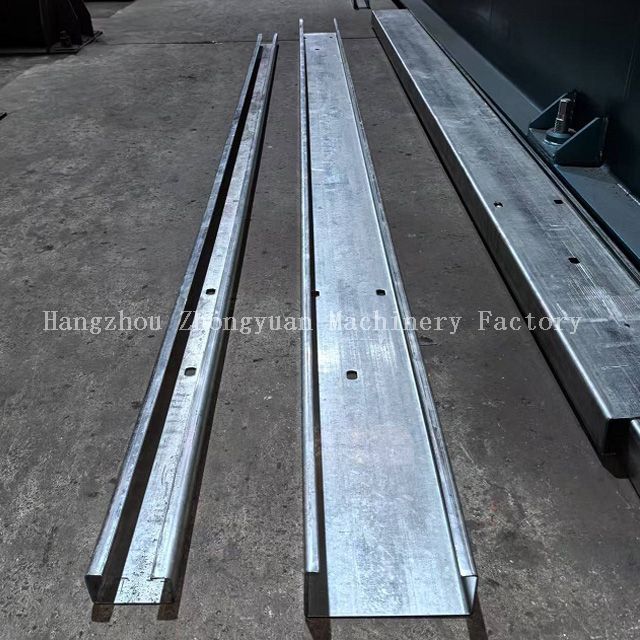

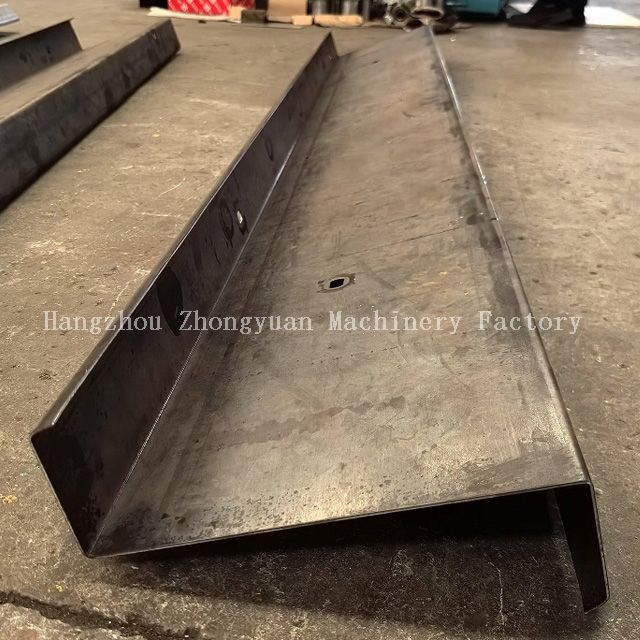

Aplicação do produto da máquina perfiladeira de perfil cz

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos máquina formadora de rolos de aço automática para perfil C  em diferentes especificações, modelos e configurações.

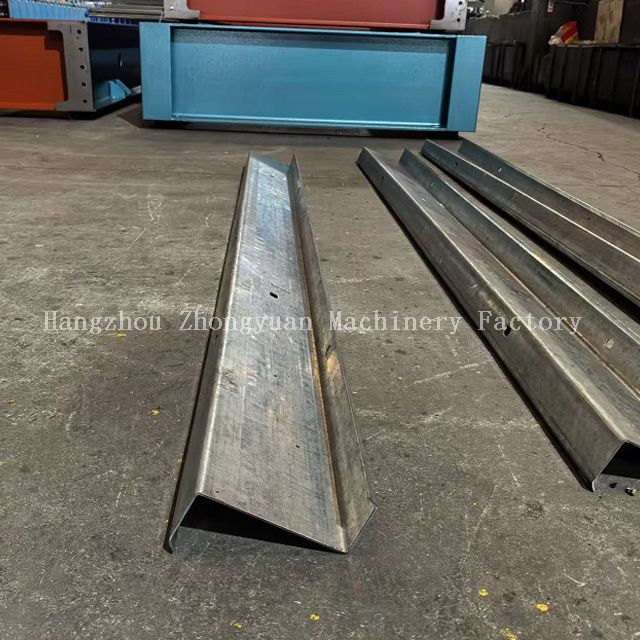

Exemplo de aplicação de máquina perfiladeira de terça

Detalhes de embalagem da máquina formadora de rolos de terça

1. Um contêiner *40GP e um contêiner de 20gp (sob circunstâncias normais) para carregar um conjunto de máquina de purlin cz automática com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 150 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
