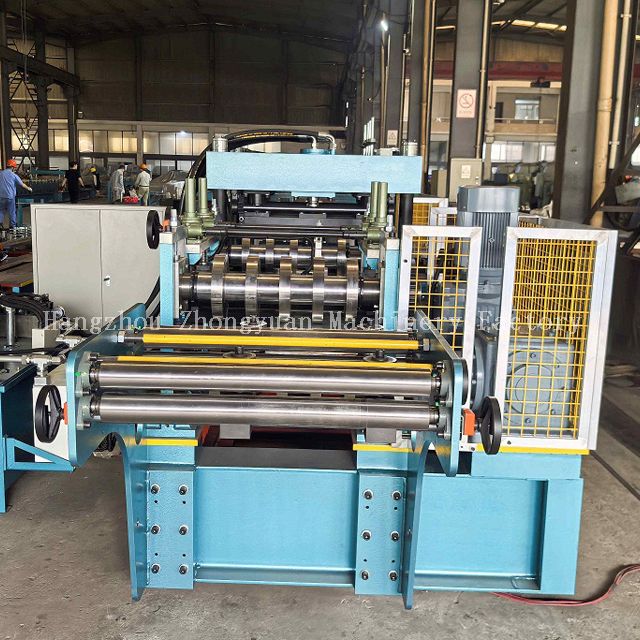

Máquina de terça tipo Zhongyuan CZ80-350 com alta precisão

Breve introdução da máquina formadora de rolos de terça:

Parâmetros técnicos da máquina formadora de rolos cz purlin:

Componentes totalmente automáticos da máquina formadora de rolos C e Z:

Exibição de processamento de trabalho de terça

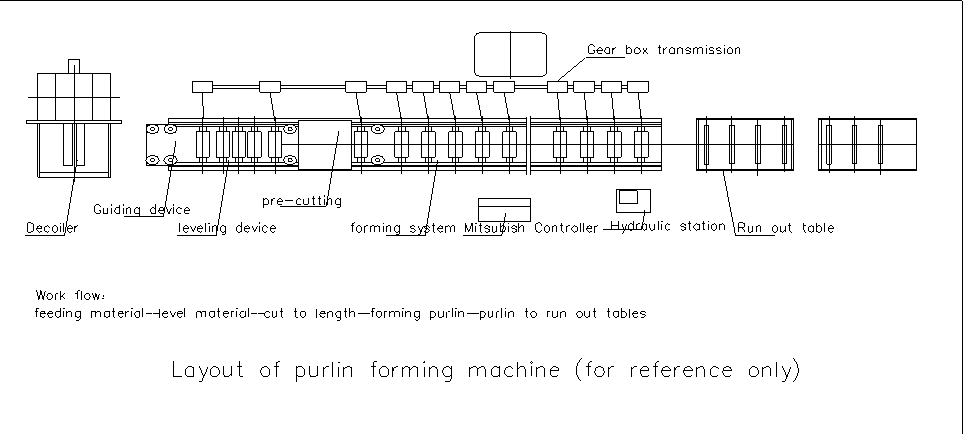

Desenrolamento da folha→Folha guia → Folha de nivelamento → Perfuração → Medir o comprimento e cortar a folha→ Formação de rolo→Produto para a mesa de excentricidade

Descrição dos componentes da máquina perfiladeira de terça

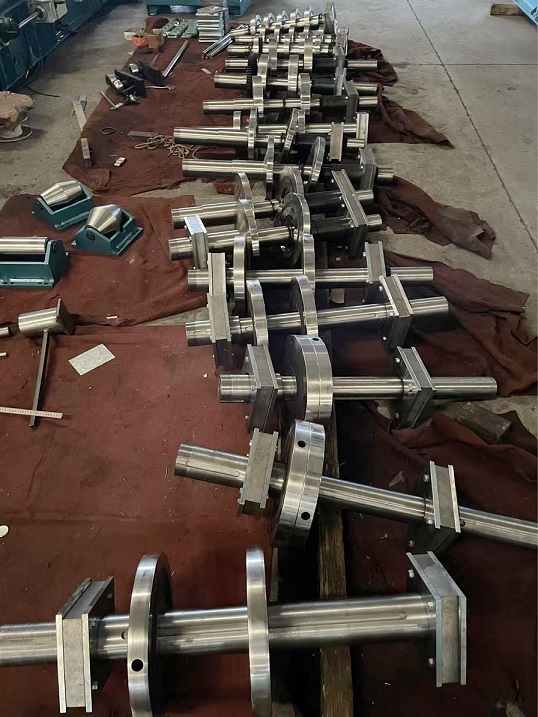

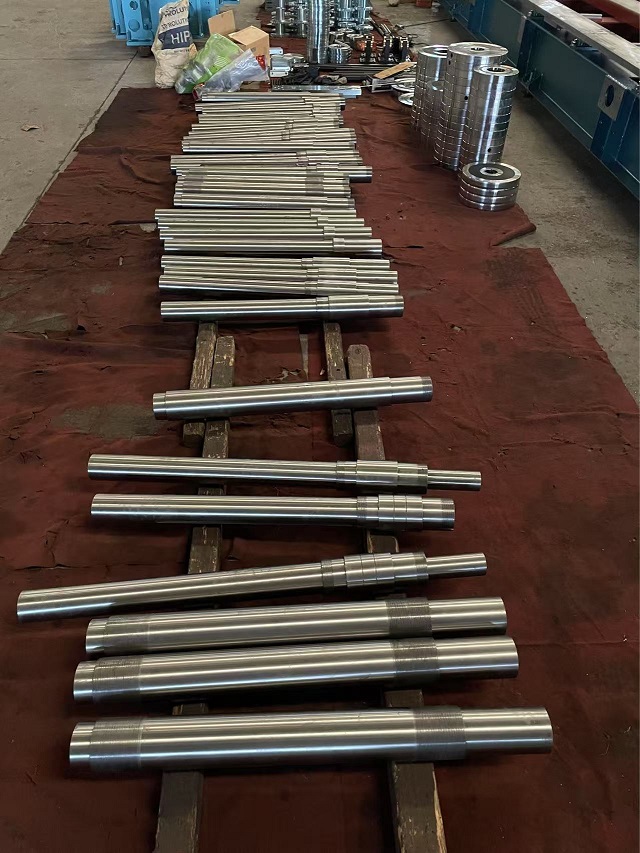

1. Eixo de alta precisão

Eixos sólidos dia.90mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

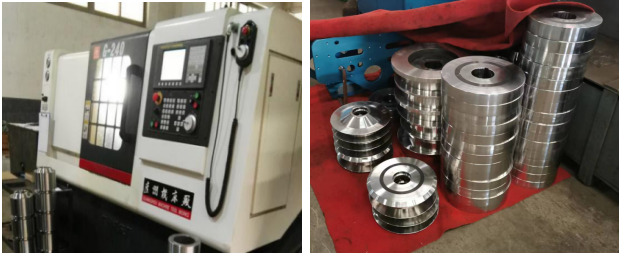

2. Rolos

CR12 Movimento. molde, HRC58-60, com procissão controlada digitalmente. processado por máquina CNC

A máquina CNC pode melhorar a precisão dos rolos.

3.Projete rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

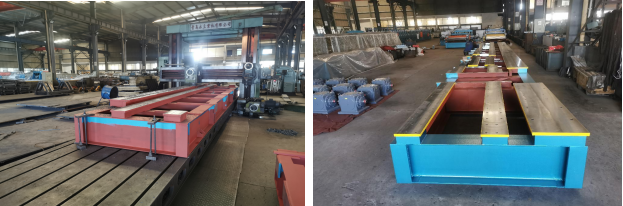

4. A estrutura da máquina é processada na superfície por uma máquina de planejamento de 10m

Estrutura da máquina em aço tipo H450 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 45mm

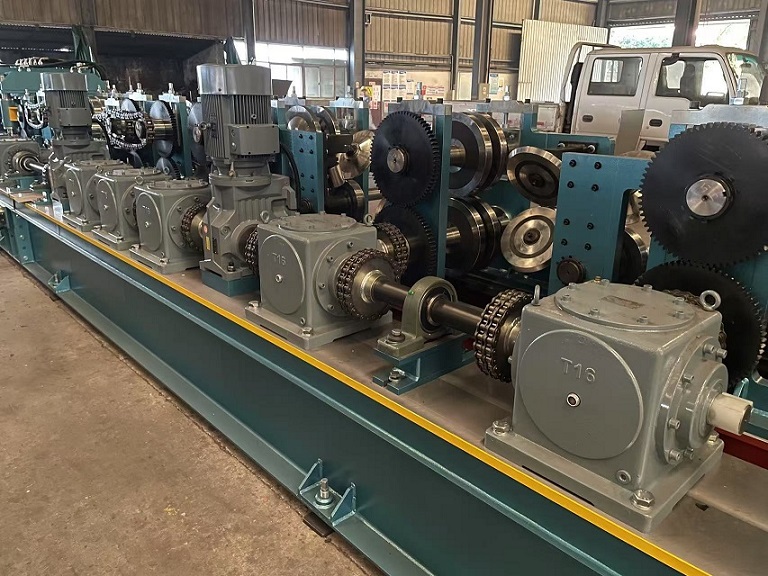

Acionamento do motor, transmissão de acionamento por engrenagem helicoidal, estações de cerca de 15 etapas para formar
o motor principal = 3 * 7,5KW + 1 * 5,5KW, controle de velocidade de frequência

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.
Velocidade de formação: cerca de 18m/min (sem tempo de corte e perfuração)

Todos os rolos processados ​​são montados no carpete para evitar arranhões na superfície dos rolos.

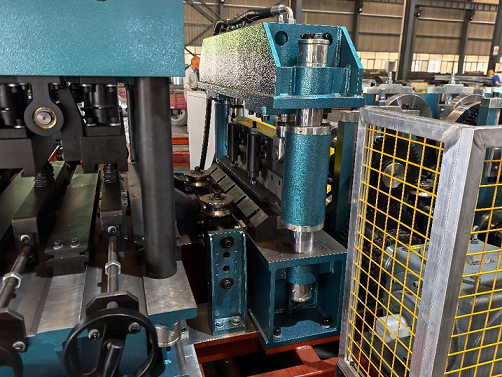

5.Dispositivo de pré-corte

1) O comprimento e os blocos podem ser definidos pelo comprador através do painel de controle, ao atingir o comprimento definido a máquina cortará o painel automaticamente. O corte é finalizado sob a potência da estação hidráulica que garante a precisão do corte.

2) O estilo: pré-corte, acionamento hidráulico.

3) Material da lâmina de corte: Cr12Mov. molde de aço com tratamento temperado

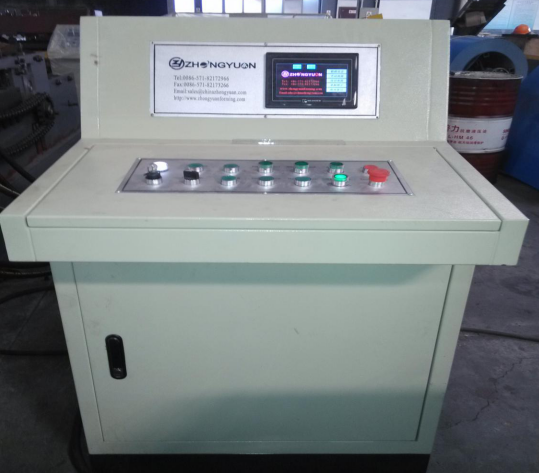

6. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada:380V/50HZ/3Fase (pode ser projetado de acordo com a exigência do comprador)

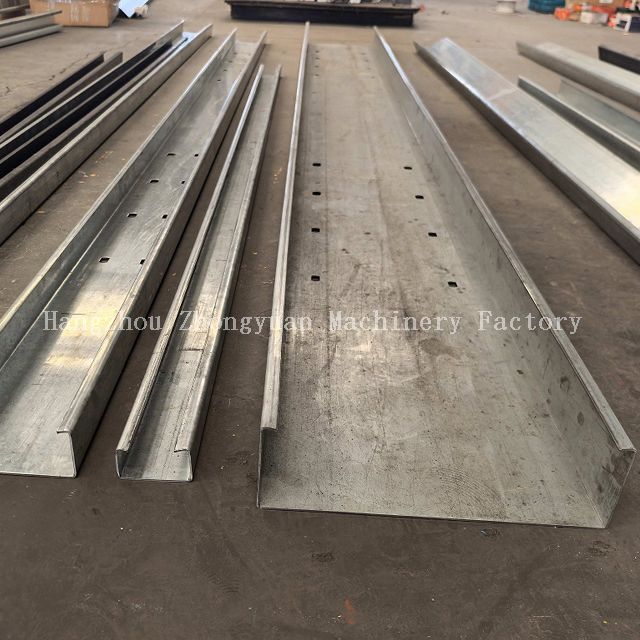

Aplicação do produto da máquina perfiladeira de perfil C

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos para terças  em diferentes especificações, modelos e configurações.

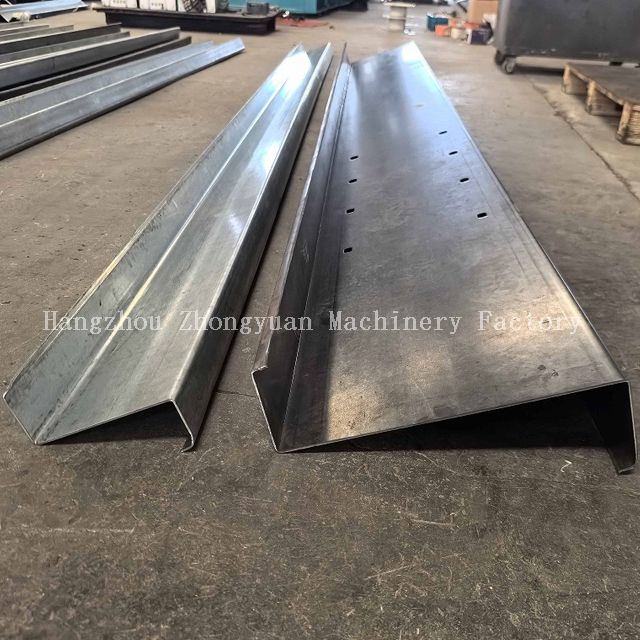

Exemplo de aplicação de máquina de terça C e Z

Detalhes de embalagem da máquina perfiladeira de perfil CZ

1. Um contêiner *40GP e um contêiner de 20gp (sob circunstâncias normais) para carregar um conjunto de máquina formadora de rolos de terça com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 150 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
