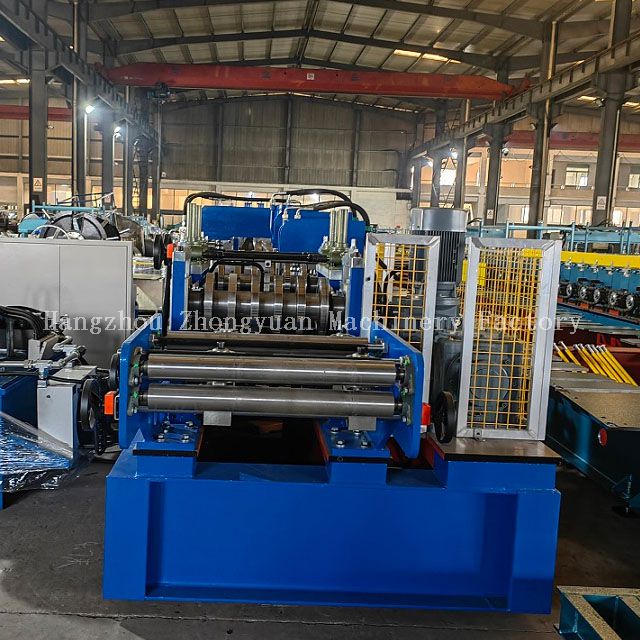

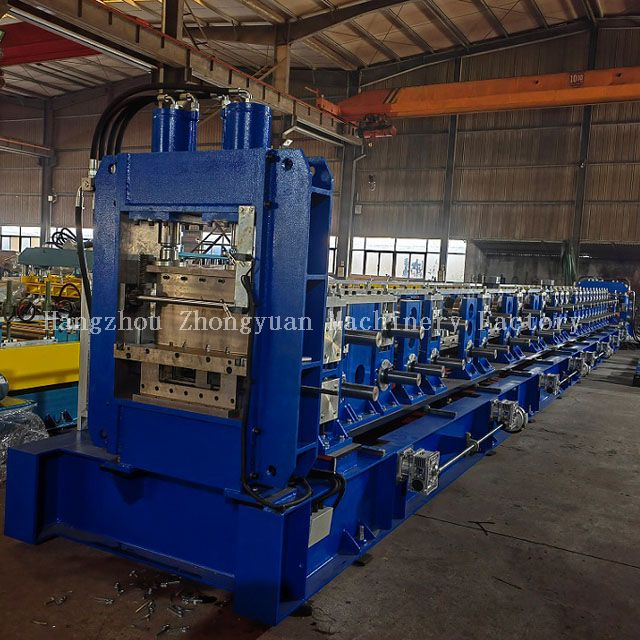

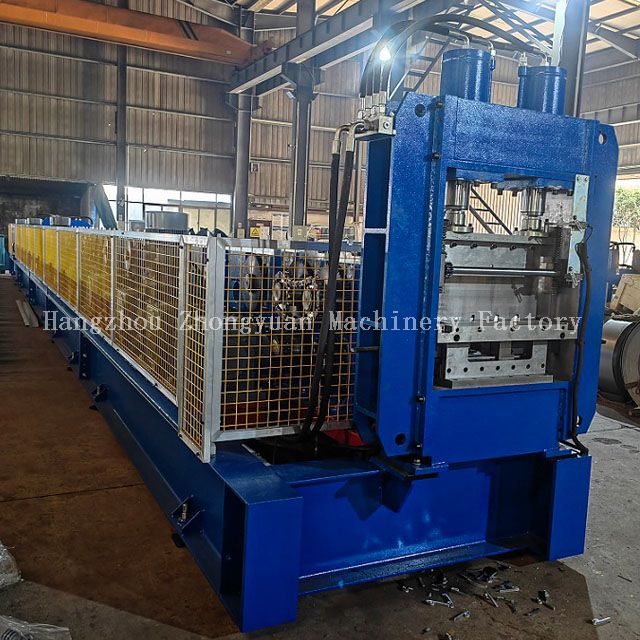

Máquina formadora de rolo de canal C inoxidável de tipo especial com alta qualidade

Breve introdução da máquina formadora de rolos automática C:

Parâmetros técnicos de fabricantes e fornecedores de máquinas formadoras de rolos de terça:

Componentes da máquina formadora de rolos de terça de aço:

Exibição de processamento de trabalho de terça

Desenrolamento da folha→Folha guia → Folha de nivelamento → Perfuração → Medir o comprimento e cortar a folha→ Formação de rolo→Produto para a mesa de excentricidade

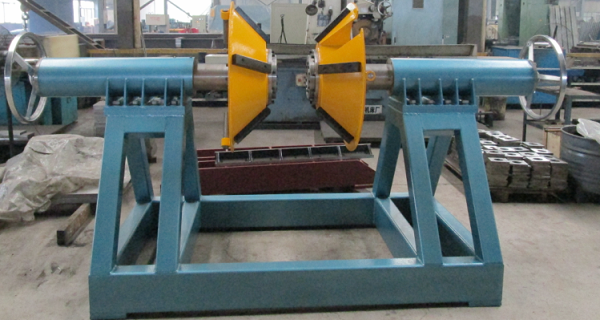

1.Desbobinador manual duplo cônico :

1) Desenergização; desbobinador manual; máx. Capacidade: 5000kg

2) Terno para diâmetro interno da bobina: vários diâmetros da bobina

3) Cor RAL5017, remova a cor amarela

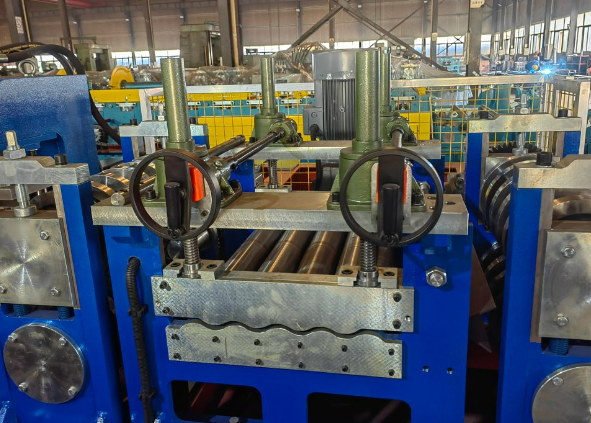

2. Dispositivo de nivelamento:

1) função.

Solte a barra de ponta das bobinas, guiando-a até o nivelador, alise a folha da bobina.

Ao alimentar a bobina, a caçamba pressiona a barra de ponta das bobinas, guiando a bobina para o dispositivo de nivelamento.

O dispositivo de nivelamento com rolos de alimentação e rolos de nivelamento. Os rolos de alimentação podem ser ajustáveis ​​para subir e descer, o que facilita o ajuste da distância entre os rolos de nivelamento e seu ângulo de inclinação.

2) parâmetro:

①Velocidade máxima de formação de rolo:    20m/min (não inclui tempo de perfuração e corte)

②Largura máxima do material:    conforme exigência

③Espessura do material:    2,0-4,0 mm

④ Precisão de nivelamento:    ± 1,5 mm

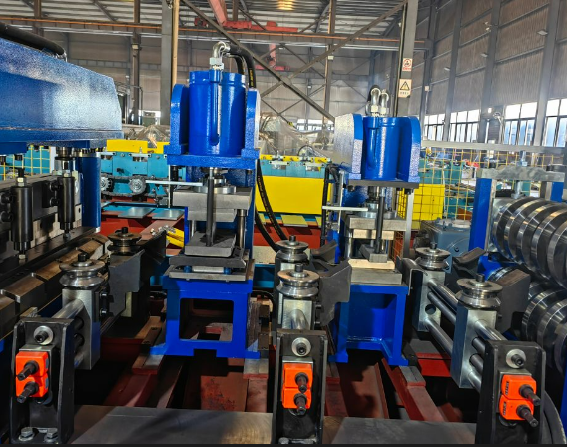

3.Sistema de perfuração

1) Adote estrutura de aço soldada, possui grande rigidez.

2) A distância horizontal do furo pode ser ajustada manualmente; a posição vertical deve ser ajustada inserindo parâmetros no PLC.

3) Material da matriz de perfuração: Cr12

4) Um conjunto de dispositivo de perfuração. Um conjunto de dispositivo de entalhe, entalhe quando usado após o corte, precisa perfurar a saliência antes da formação do rolo.

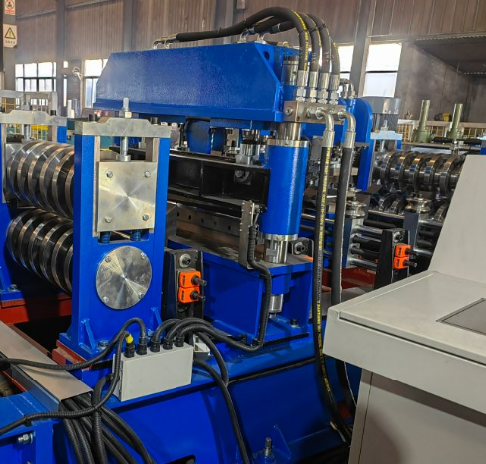

4. Dispositivo de pré-corte:

1) O comprimento e os blocos podem ser definidos pelo comprador através do painel de controle, ao atingir o comprimento definido a máquina cortará o painel automaticamente. O corte é finalizado sob a potência da estação hidráulica que garante a precisão do corte.

2) O estilo: pré-corte, acionamento hidráulico.

3) Material da lâmina de corte: aço de molde Cr12 com tratamento temperado

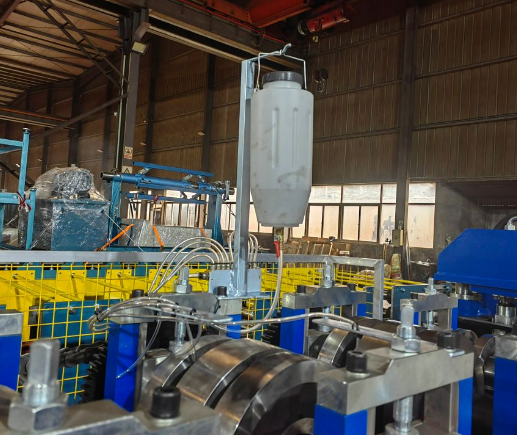

5. Lubrifique o dispositivo

Usado para lubrificar o sistema de formação para reduzir a resistência ao funcionamento do material das bobinas GI.

Funciona como forma de imersão para lubrificação.

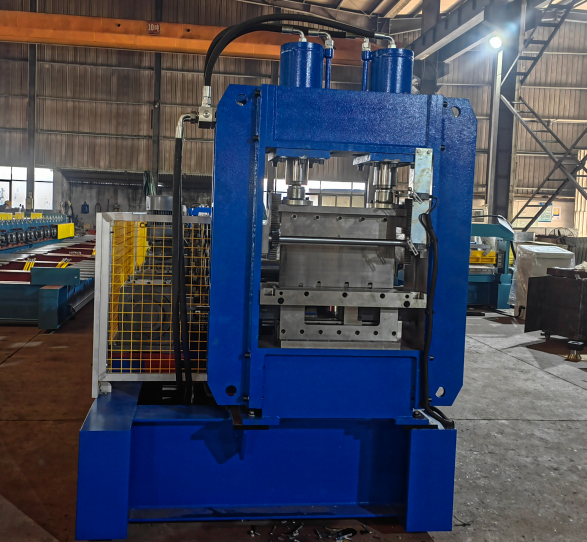

6. Dispositivo pós-corte

1) O comprimento e os blocos podem ser definidos pelo comprador através do painel de controle, ao atingir o comprimento definido a máquina cortará o painel automaticamente. O corte é finalizado sob a potência da estação hidráulica que garante a precisão do corte.

2) O estilo: pré-corte, acionamento hidráulico.

3) Material da lâmina de corte: aço de molde Cr12 com tratamento temperado

4) Terá sucata de 10mm por cada corte.

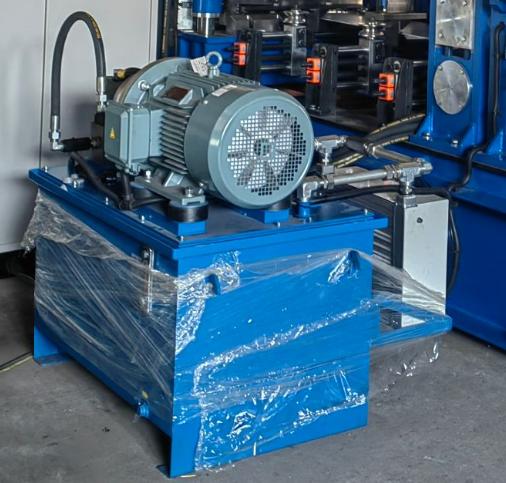

7. Estação hidráulica

8. Sistema de controle PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380 V/50 Hz/3 fases

Aplicação do produto da máquina formadora de rolos a frio para perfis de seção C

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos máquinas formadoras de rolos para perfis metálicos  em diferentes especificações, modelos e configurações.

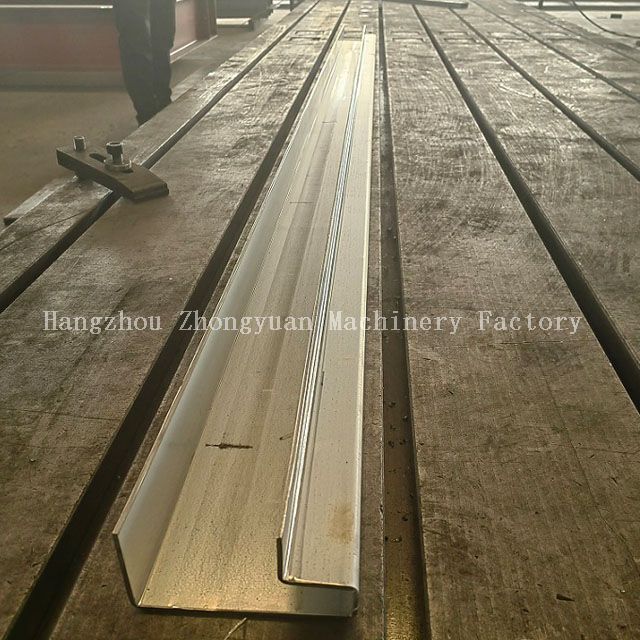

Exemplo de aplicação da máquina perfiladeira de canal C

Detalhes de embalagem da máquina formadora de rolo de perfil galvanizado c

1. Um contêiner *40GP e um contêiner de 20gp (sob circunstâncias normais) para carregar um conjunto de máquina formadora de rolos de canal C de aço com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 150 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
