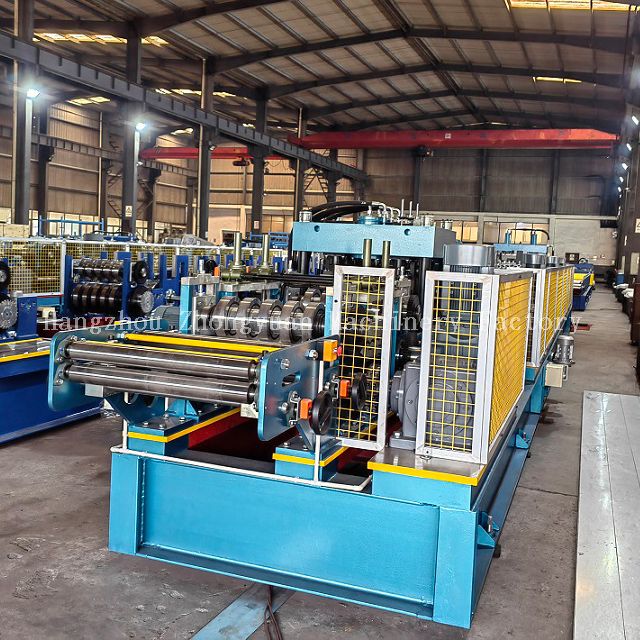

Máquina perfiladeira automática de perfis C com pós-corte e pré-corte

Breve introdução da máquina formadora de rolos automática C:

Parâmetros técnicos da fabricação da máquina formadora de terça C:

Componentes da máquina formadora de terça C:

Exibição de processamento de trabalho de linha

1) Fazendo o comprimento do feixe C ≥2,5m:

Desenrolamento da folha → Folha guia → Folha de nivelamento → Puncionamento → Medição do comprimento e pré-corte    → Formação de rolo → Produto para a mesa de excentricidade

2) Fazendo o comprimento da viga C <2,5m:

Desenrolamento da folha → Folha guia → Folha de nivelamento → Puncionamento → Formação de rolo → Medir o comprimento e pós-corte → Produto para a mesa de excentricidade

1.Desbobinador manual duplo cônico :

1) Desenergização; desbobinador manual; máx. Capacidade: 5000kg

2) Terno para diâmetro interno da bobina: 508 mm

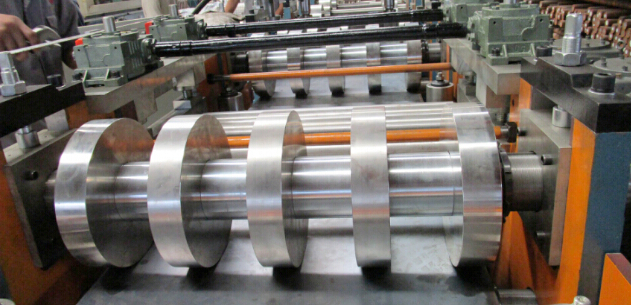

2. Dispositivo de nivelamento:

1) função.

Solte a barra de ponta das bobinas, guiando-a até o nivelador, alise a folha da bobina.

Ao alimentar a bobina, a caçamba pressiona a barra de ponta das bobinas, guiando a bobina para o dispositivo de nivelamento.

O dispositivo de nivelamento com rolos de alimentação e rolos de nivelamento. Os rolos de alimentação podem ser ajustáveis ​​para subir e descer, o que facilita o ajuste da distância entre os rolos de nivelamento e seu ângulo de inclinação.

2) parâmetro:

Espessura do material:        3,0 mm

Precisão de nivelamento:        ± 1,5 mm

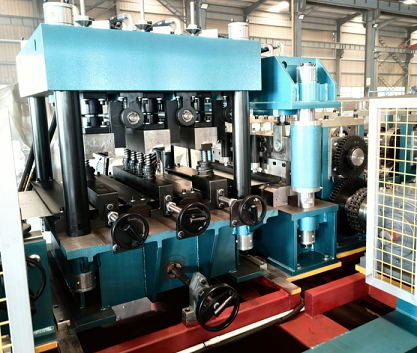

3.Sistema de perfuração

1) Adote estrutura de aço soldada, possui grande rigidez.

2) A distância horizontal do furo pode ser ajustada manualmente; a posição vertical deve ser ajustada inserindo parâmetros no PLC.

3) Material da matriz de perfuração: Cr12

4) 3 conjuntos de dispositivos de perfuração, é equipado com muitos conjuntos de matrizes de perfuração, precisa alterar manualmente quais requisitos de perfuração mudam.

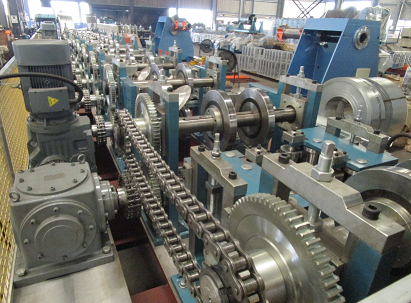

4. M/C perfiladeira:

1) O sistema formador de rolos consiste em estrutura da máquina, peças de transmissão e rolos formadores de rolos,

2) O material do rolo é o molde CR12, HRC58-60, com procissão controlada digitalmente.

3) Os eixos dos rolos são usinados por uma retificadora duas vezes para garantir a precisão do produto final.

4) O diâmetro do eixo é 90 mm.

5) Quantidade de rolos formadores: Cerca de 15 estações

6) Sistema de transmissão: Sistema de transmissão de caixa de engrenagens, acionamentos de motor.

  Todas as ações de trabalho são controladas automaticamente pelo gabinete elétrico PLC.

7) Altere o tamanho da terça automaticamente. As pessoas digitam e o sistema de controle ajusta os diferentes tamanhos automaticamente. Basta apertar o botão e os rolos ajustarão automaticamente os tamanhos necessários sem serem ajustados por pessoas.

8)  Tensão de alimentação adequada: 380 V/50 Hz/3 fases

9)  Potência do motor da máquina principal: cerca de 5,5*4KW (depende do design final)

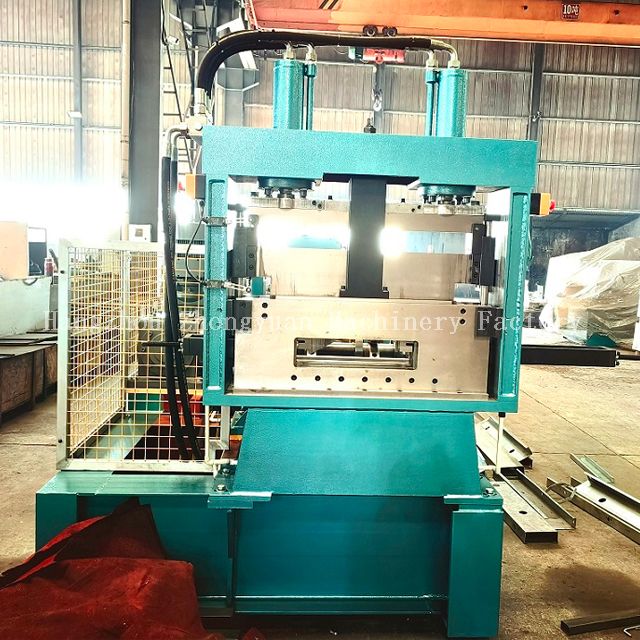

5. Dispositivo de corte

1) O comprimento e os blocos podem ser definidos pelo comprador através do painel de controle, ao atingir o comprimento definido a máquina cortará o painel automaticamente. O corte é finalizado sob a potência da estação hidráulica que garante a precisão do corte.

2) Material da lâmina de corte: aço de molde Cr12 com tratamento temperado

3) Como o comprimento de corte é de 380 mm a 6000 mm. A máquina terá um dispositivo de pré-corte e um dispositivo de pós-corte juntos em uma máquina.

A. Ao fazer feixe C de comprimento≥2,5 metros de comprimento, use um dispositivo de pré-corte. Todos os tamanhos utilizam o mesmo dispositivo de pré-corte, sem necessidade de ajuste, não terá sucata. Quando o dispositivo de pré-corte não precisa ser usado, o cortador sobe.

B. Ao fazer uma viga C com comprimento <2,5 metros de comprimento, use um dispositivo de pós-corte. O pós-corte precisa fazer um ajuste manual simples ao fazer tamanhos diferentes. Ele terá sucata conforme o tempo após o corte. Quando o dispositivo de pós-corte não for necessário, ele pode ser empurrado para o lado.

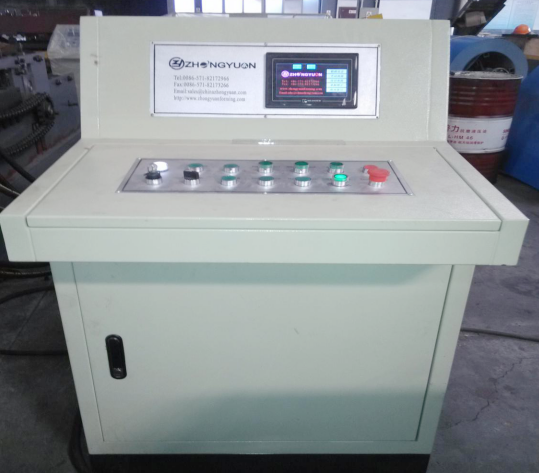

6. Sistema de controle PLC

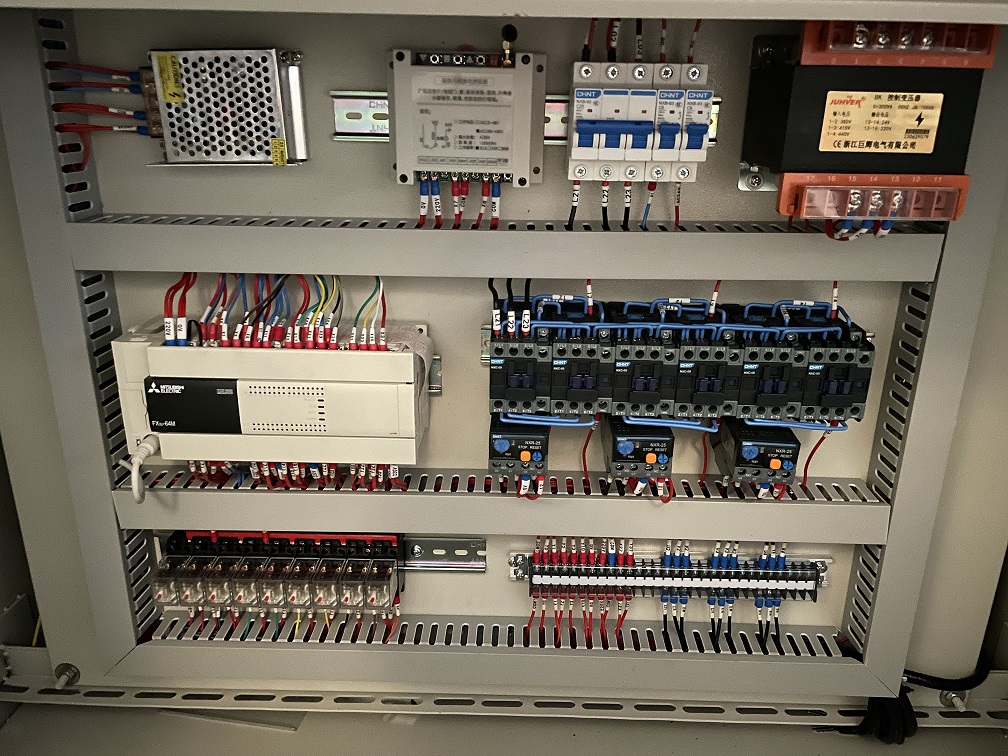

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada:380V/50HZ/3Fase (pode ser projetado de acordo com a exigência do comprador)

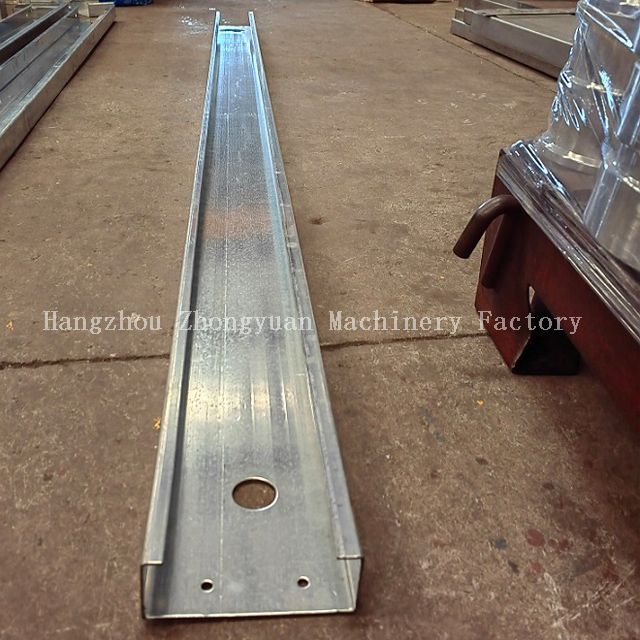

Aplicação de produto da máquina de terça C

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas de terça C personalizadas  em diferentes especificações, modelos e configurações.

Exemplo de aplicação anterior do rolo de terça C

Detalhes de embalagem da máquina formadora de rolos de terça C totalmente automática da China com caixa de engrenagens

1. Dois contêineres *40GP (em circunstâncias normais) para carregar um conjunto de máquina formadora de rolos de perfil C com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 150 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
