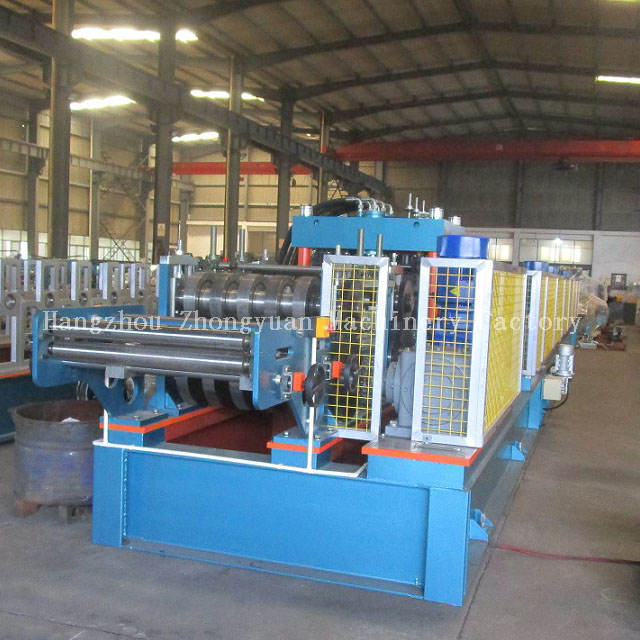

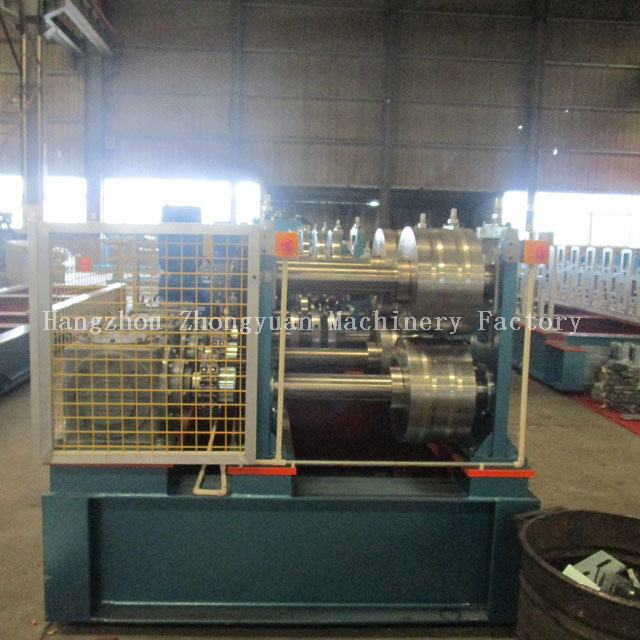

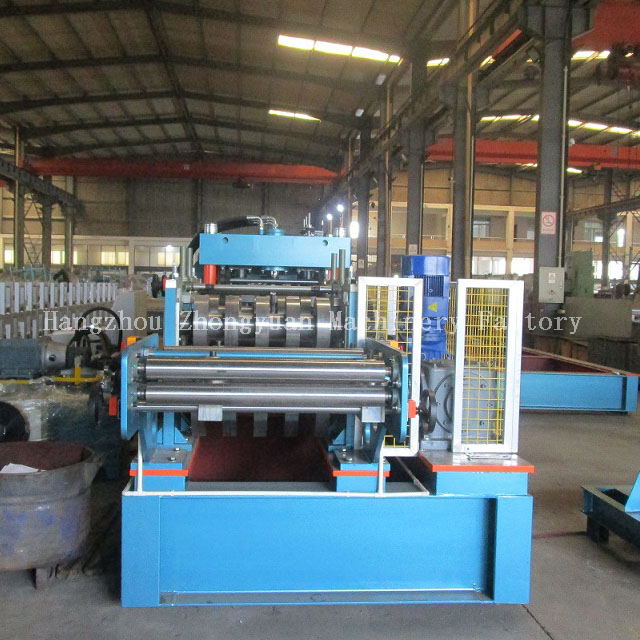

Máquina formadora de rolos em forma de terça C automática
1. Máquina Long Lifer: Os rolos são feitos de aço de molde Cr12 sendo tratamento temperado, HRC58-60, máquina CNC usinada para aumentar a precisão dos rolos. 2. Alta eficiência: 8-10 m por minuto. Produza 4.800 m por turno durante 8 horas por dia. 3. Alta precisão: Os eixos dos rolos são trabalhados pela retificadora pelo menos duas vezes. Os rolos são processados por CNC para garantir um desempenho de precisão. 4. operação automática e fácil: seguro e fácil de operar com sistema operacional de tela de toque mitsubishi plc. Interação amigável homem-máquina. 5. Excelentes serviços: O técnico pode ser enviado à sua fábrica para instalar a máquina e treinar seus trabalhadores. Os engenheiros podem atender no exterior. Fornecemos serviços vitalícios para nossas máquinas.
Breve introdução da máquina perfiladeira de perfil C:
Parâmetros técnicos da máquina formadora de terça C:
Material adequado
bobinas de aço galvanizado
Velocidade de formação
Máx. cerca de 8-10 m/min. (não inclui perfuração e corte)
Requisito de energia
Potência do motor principal: 7,5 * 3KW + 5,5KW
Potência da estação hidráulica: 7,5Kw
Espessura adequada da bobina
1,5 mm -4 mm
Largura adequada da bobina
conforme desenho
Potência adequada
235-350Mpa
Material da lâmina de corte
Molde de aço Cr12 com tratamento temperado
Sistema de controle
Mitsubishi PLC e conversor de frequência
Peso total da máquina
24655 kg
Tamanho da máquina
14,5m*2,1m*2m(C*L*A)
Envio
O contêiner 2x40GP pode carregar uma máquina
DESCRIÇÃO

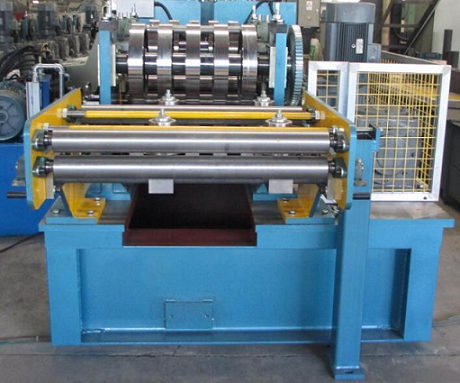

1. Dispositivo de nivelamento:
1) função.
Solte a barra de ponta das bobinas, guiando-a até o nivelador, alise a folha da bobina.
Ao alimentar a bobina, a caçamba pressiona a barra de ponta das bobinas, guiando a bobina para o dispositivo de nivelamento.
O dispositivo de nivelamento com rolos de alimentação e rolos de nivelamento. Os rolos de alimentação podem ser ajustáveis para subir e descer, o que facilita o ajuste da distância entre os rolos de nivelamento e seu ângulo de inclinação.
2) parâmetro:
①Velocidade máxima: 8-10m/min
②Largura máxima do material: conforme exigência do perfil.③Espessura do material: 1,5-4,0 mm
④ Precisão de nivelamento: ± 1,5 mm

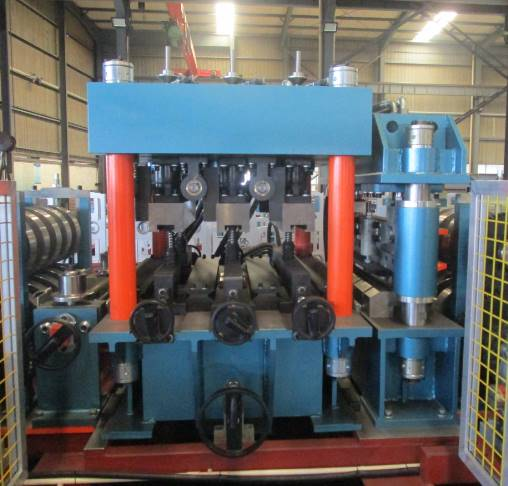

2. Sistema de perfuração
1) Adote estrutura de aço soldada, possui grande rigidez.
2) A distância horizontal do furo pode ser ajustada manualmente; a posição vertical deve ser ajustada inserindo parâmetros no PLC.
3) Material da matriz de perfuração: Cr12.
4) Três conjuntos de dispositivos de perfuração: 1 conjunto de um furo, 1 conjunto para dois furos, 1 conjunto para dois furos em altura.
5) A tolerância por posição de puncionamento é de ± 1,5 mm.
6) O tamanho da perfuração é φ16mm.
3. Dispositivo de pré-corte
1) O comprimento e os blocos podem ser definidos pelo comprador através do painel de controle, ao atingir o comprimento definido a máquina cortará o painel automaticamente. O corte é finalizado sob a potência da estação hidráulica que garante a precisão do corte.
2) O estilo: pré-corte, acionamento hidráulico.
3) Material da lâmina de corte: aço de molde Cr12 com tratamento temperado.
APLICATIVO
Aplicação do produto da máquina perfiladeira de perfil C
A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas perfiladeiras para perfis esmaltados em diferentes especificações, modelos e configurações.
Exemplo de aplicação de máquina para fabricar rolo de terça C ondulada
EMBALAGEM
Detalhes de embalagem da máquina de terça C
1. Dois contêineres *40GP para carregar um conjunto de máquina perfiladeira de perfil C com desbobinador mecânico;
2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;
3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;
4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.
Prazo de entrega
Máquina pronta dentro de 150 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
