Breve introdução da máquina para telhados metálicos para venda:

Parâmetros técnicos da máquina formadora de telhado:

Componentes da máquina de telhado:

Exibição de processamento de trabalho de telhado

Desenrolando a folha→ folha guia →Formação de rolo→ Medir o comprimento e cortar a folha→ Produto para a mesa de saída

Descrição dos componentes da máquina formadora de rolos para telhado

1. Eixos de alta precisão

Eixos sólidos diâmetro. 72 mm para espessura do material.

Todos os eixos são usinados duas vezes por retificadora cilíndrica para garantir a precisão final.

Garantir que os compradores obtenham folhas de deck de alta precisão da máquina fabricada em Zhongyuan

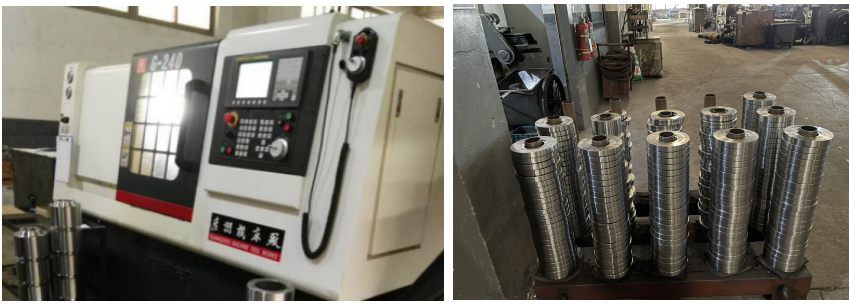

2.Rolos de máquina

Todos os rolos fabricados em aço 45#

As máquinas CNC podem melhorar a precisão dos rolos.

Acabamento cromado na superfície para adicionar dureza aos rolos.

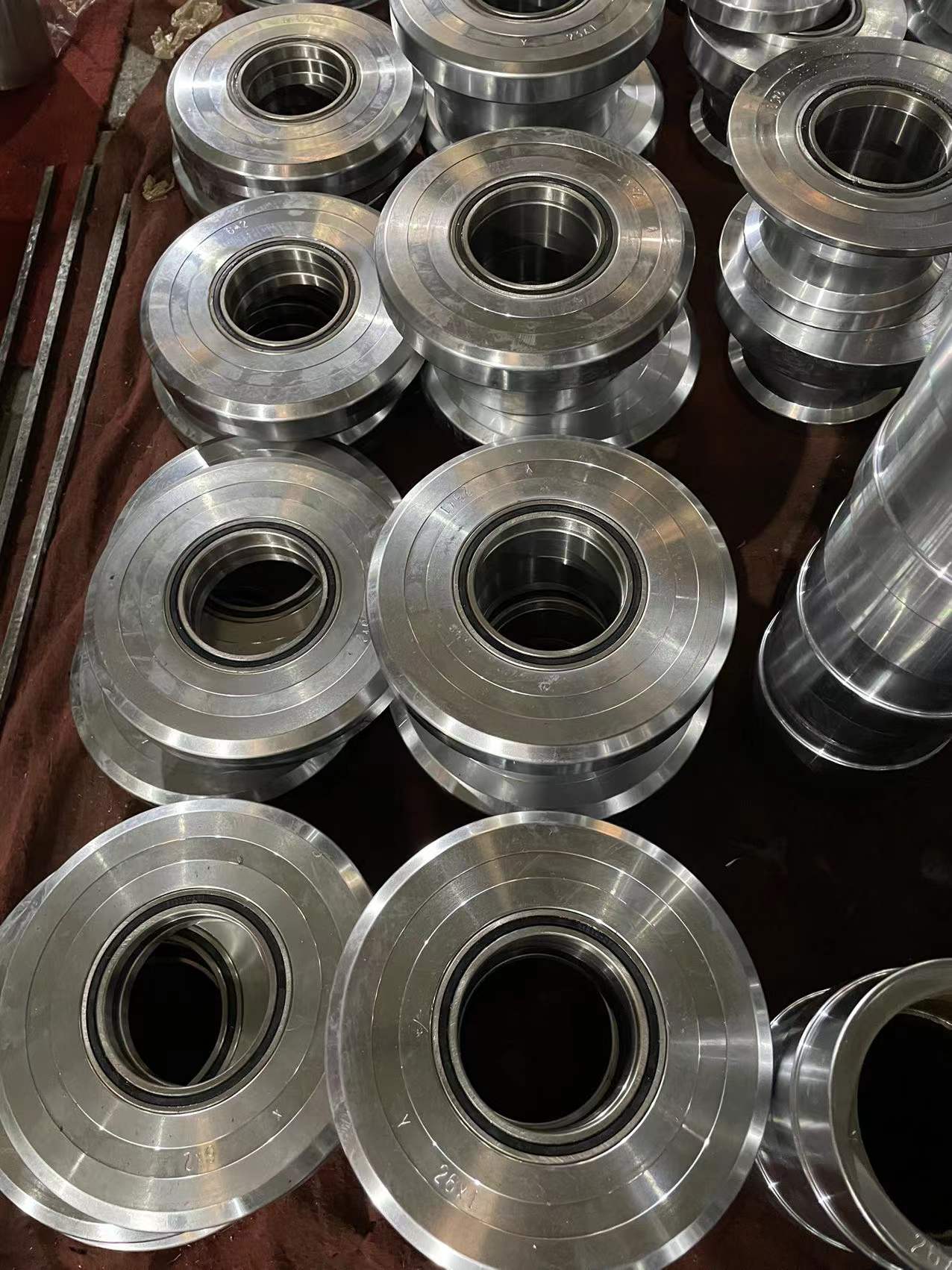

3. Projete rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

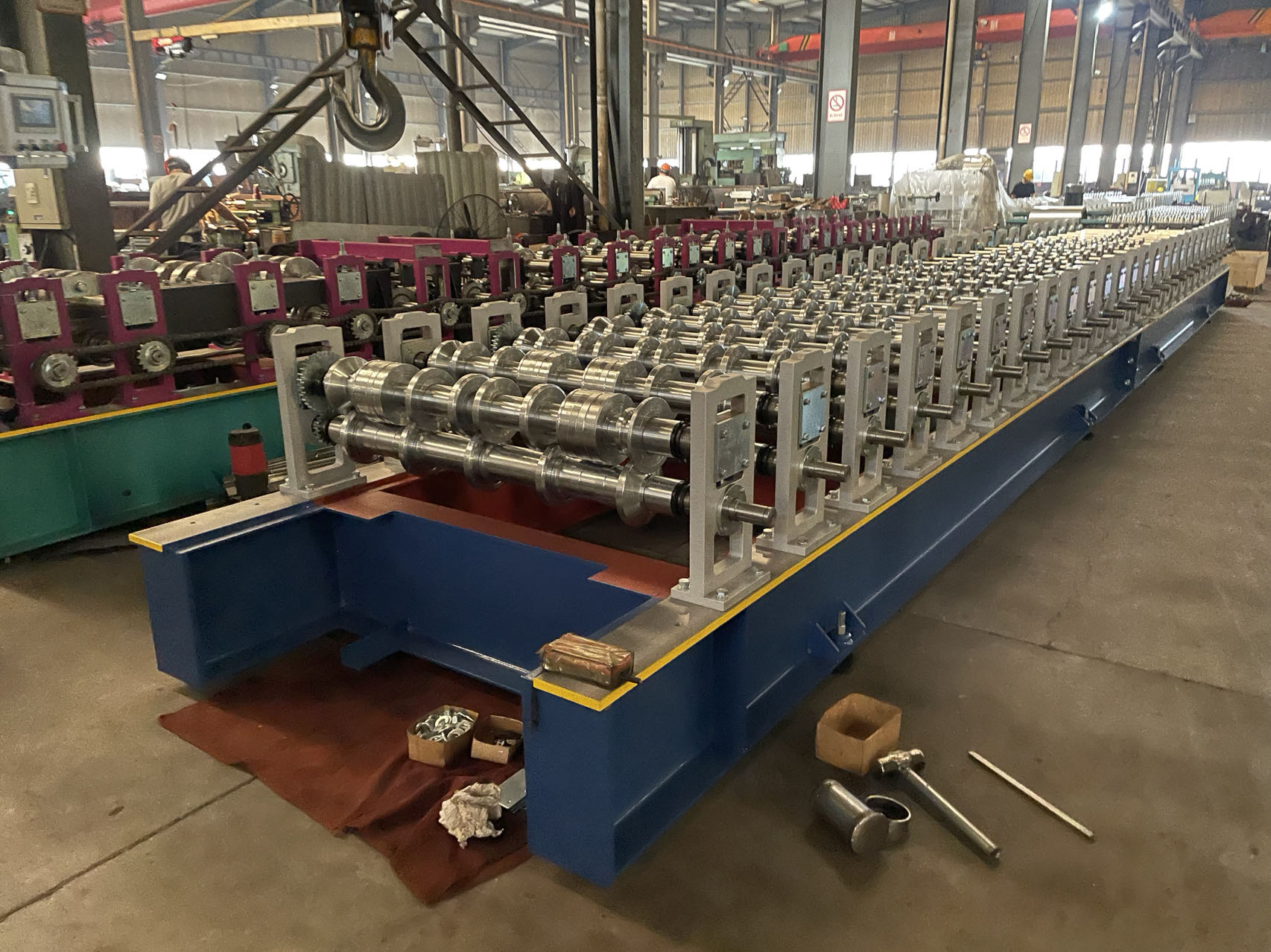

4.Corpo principal da máquina

Espessura da parede lateral: Q235 com espessura de 40mm.

A estrutura da máquina é planejada na superfície pela máquina de planejamento para melhorar a precisão do processo.

16A-1 Corrente e engrenagem movem a linha, aciona o motor, formando estações de cerca de 26 passos.

Todos os rolos processados ​​são montados no carpete para evitar arranhões na  superfície dos rolos.

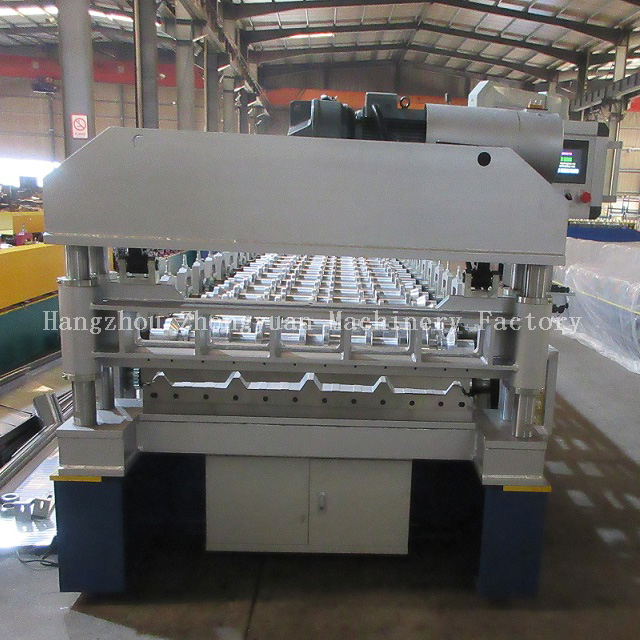

5.Dispositivo de corte elétrico automático

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±1,5 mm.

5)  A potência de corte é fornecida por energia elétrica. 3KW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

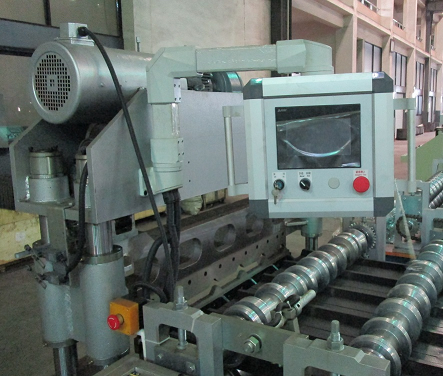

6. Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50HZ/3Phase (pode ser personalizado por exigência do cliente).

Referência do formulário externo do sistema:

Aplicação do produto da máquina formadora de rolos para telhado de metal

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos máquinas formadoras de rolos para telhados de metal  em diferentes especificações, modelos e configurações.

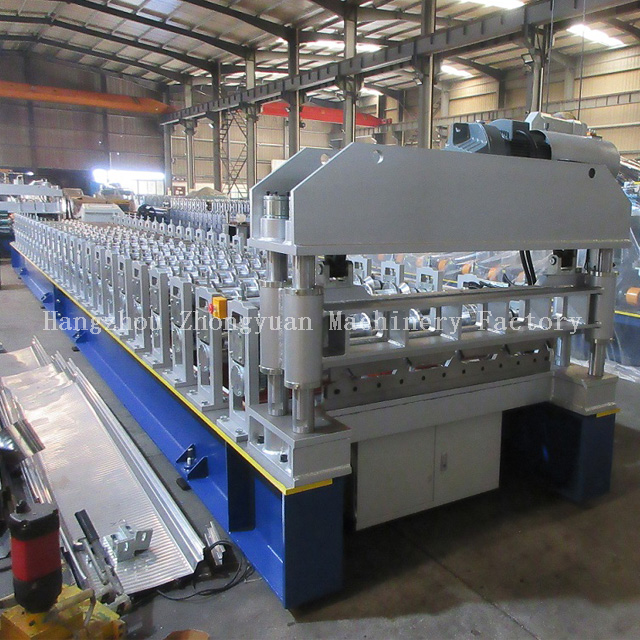

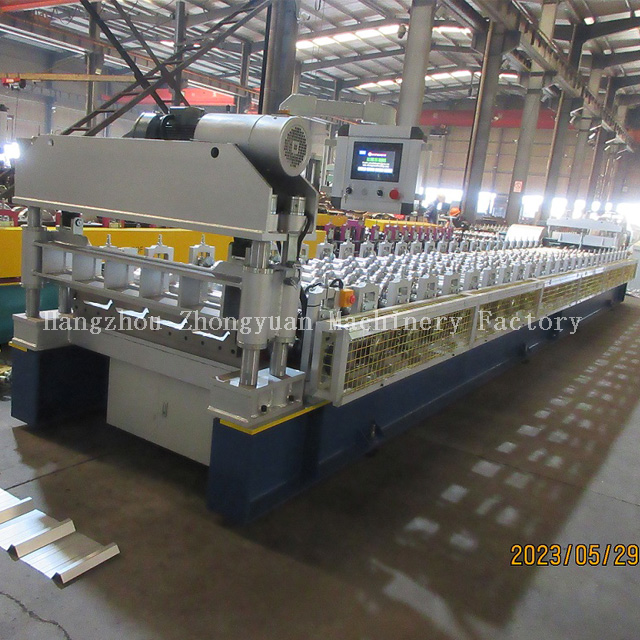

Exemplo de aplicação de máquina formadora de rolo para painel de telhado

Detalhes da embalagem da máquina formadora de rolos para telhas

1. Um contêiner *40GP para carregar um conjunto de máquina de painel de telhado com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
