Breve introdução da máquina formadora de rolos para telhas:

Parâmetros técnicos da máquina formadora de rolos para painel de telhado:

Componentes da máquina formadora de rolos para painel de telhado:

Exibição de processamento de trabalho no telhado

Desenrolando a folha→ folha guia →Formação de rolo→ Medir o comprimento e cortar a folha→ Produto para a mesa de saída

Descrição dos componentes da  máquina de painel de telhado para venda

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

2.Rolos Hard Forming com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

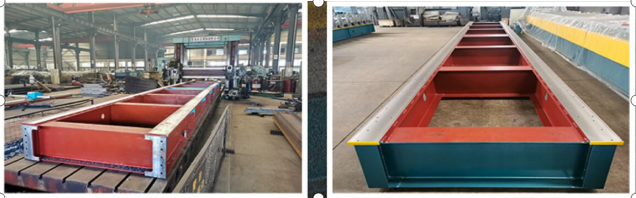

3.A estrutura da máquina é processada na superfície por uma máquina de planejamento de 10m

Estrutura da máquina em aço tipo H400 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 40mm

16A-1 Corrente e engrenagem movem a linha, aciona o motor, estações de cerca de 26 passos para formar

Motor principal=7,5KW

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.

Velocidade de formação: 30-35m/min.

Todos os rolos processados ​​são montados no carpete para evitar arranhões na superfície dos rolos.

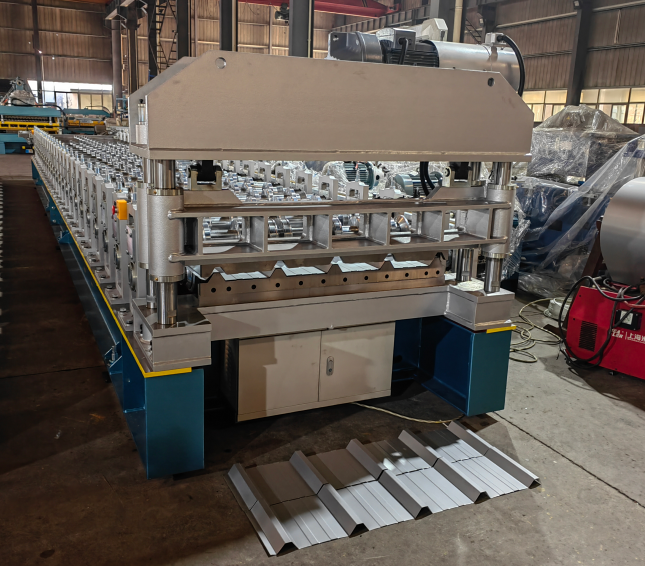

4. Dispositivo de corte elétrico automático :

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±1,5 mm.

5)  A potência de corte é fornecida por energia elétrica. 3KW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

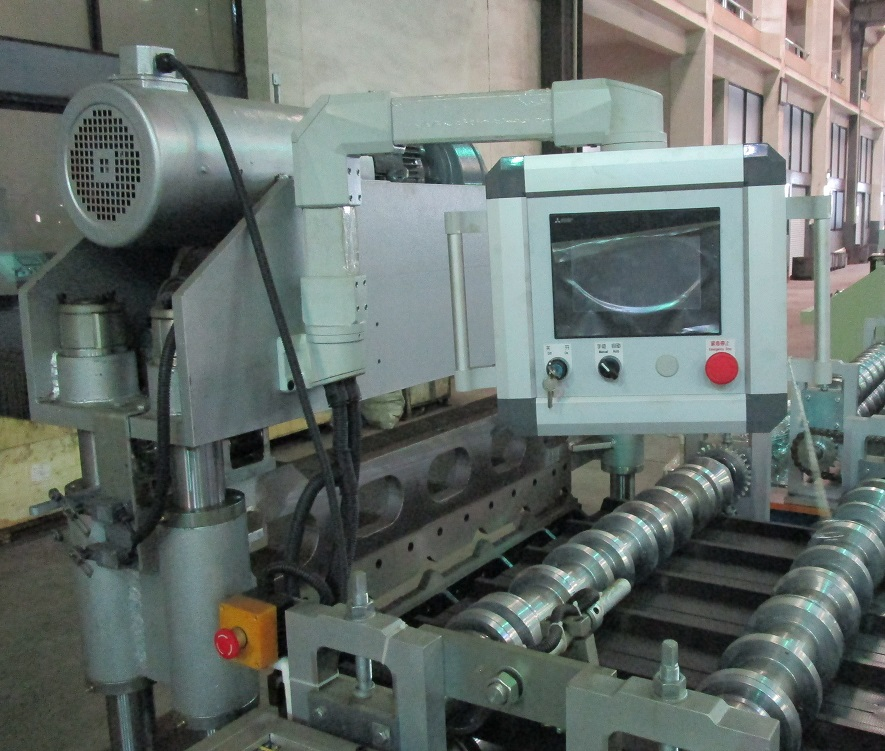

5. Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50HZ/3Phase (pode ser personalizado por exigência do cliente).

Aplicação do produto da  máquina formadora de rolos para telhado

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas para painéis de telhado corrugados para venda em diferentes especificações, modelos e configurações.

Exemplo de aplicação  de máquina para telhados metálicos

Detalhes da embalagem da  máquina para telhados metálicos para venda

1. Um contêiner *40GP para carregar um conjunto de máquina de cobertura com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
