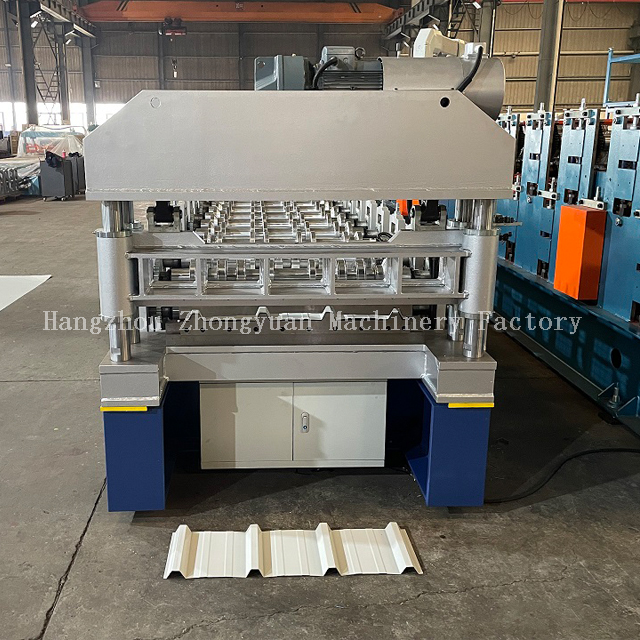

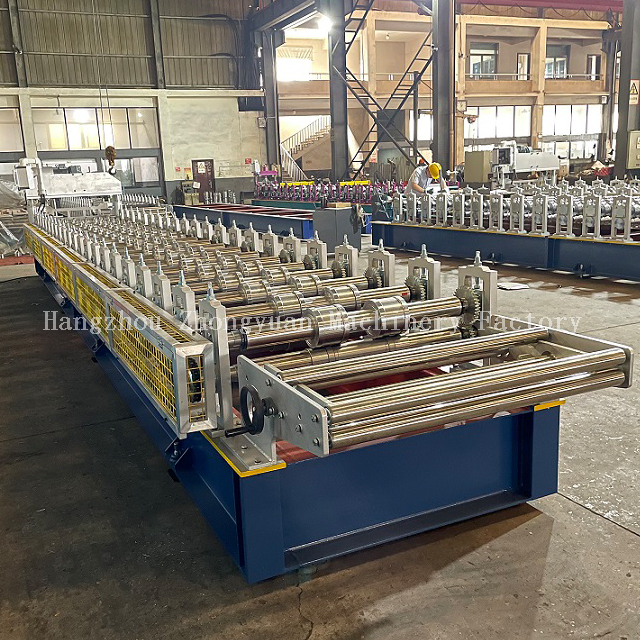

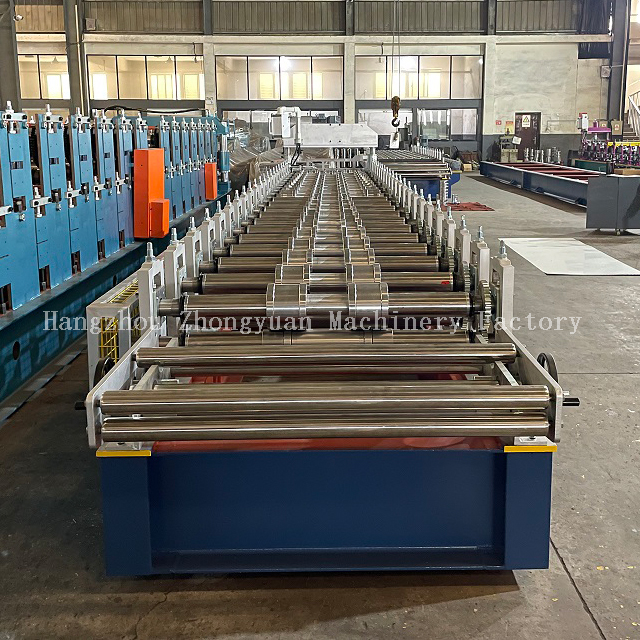

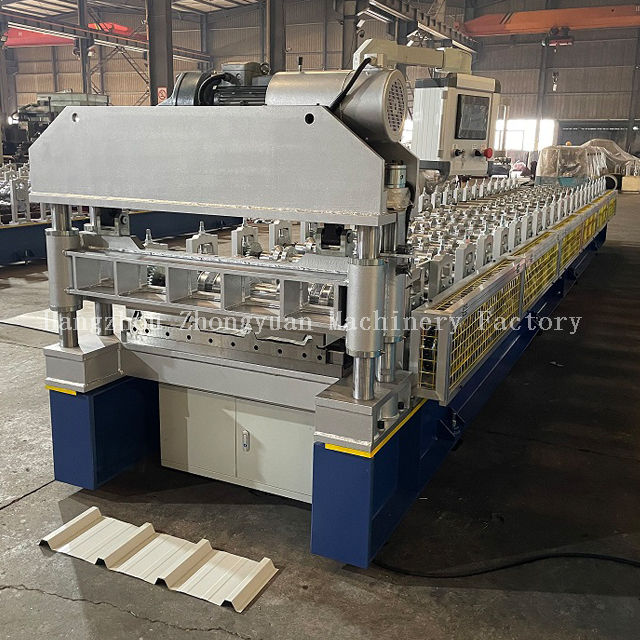

Breve introdução da máquina de painel de telhado:

Parâmetros técnicos da máquina formadora de rolos para telhas:

Componentes da máquina de painel de telhado:

Exibição de processamento de trabalho no telhado

Desenrolando a folha→ folha guia →Formação de rolo→ Medir o comprimento e cortar a folha→ Produto para a mesa de saída

Descrição dos componentes da máquina formadora de rolos para telhas

Partes do corpo da máquina

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

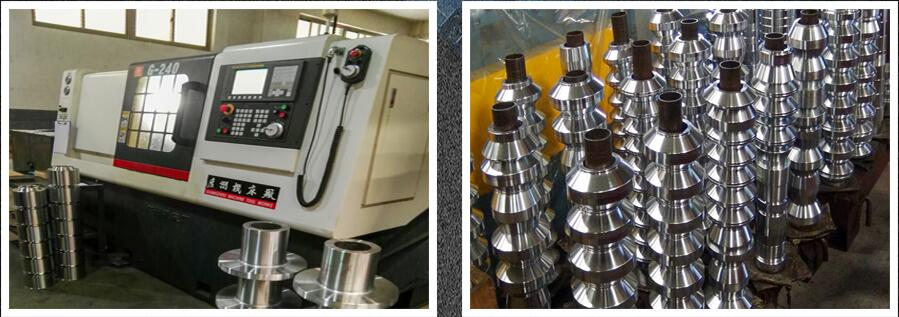

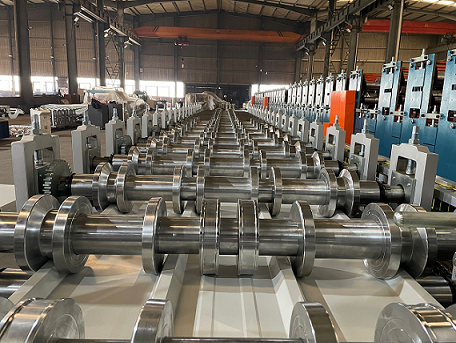

2.Rolos de máquina

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

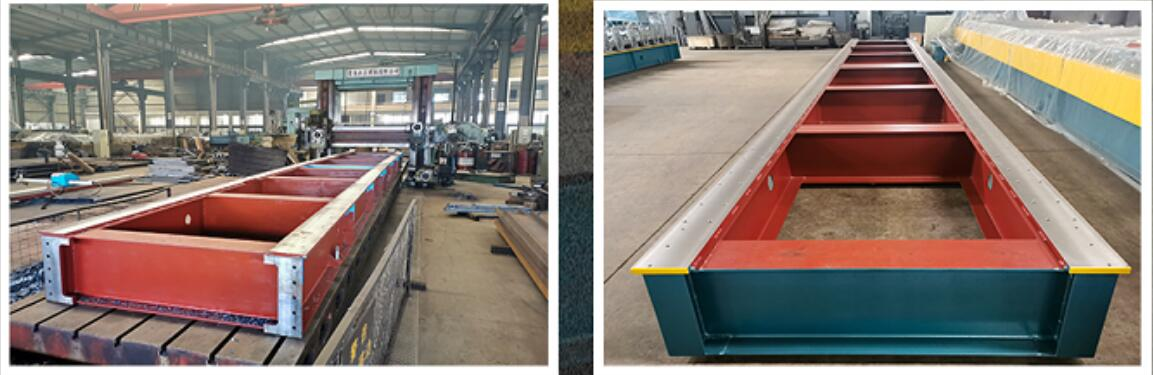

3.Corpo principal da máquina

Estrutura da máquina em aço tipo H350 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 40mm

4.Sistema de corte automático

Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±1,5 mm.

5)  A potência de corte é fornecida por energia elétrica. 3KW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

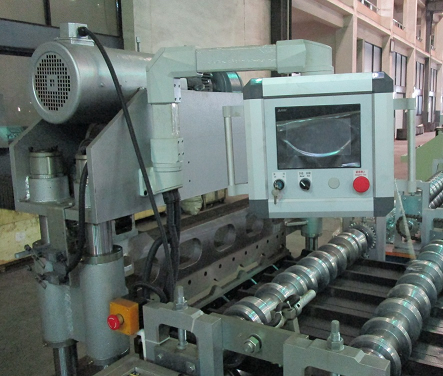

5. Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50HZ/3Phase (pode ser personalizado por exigência do cliente).

Referência do formulário externo do sistema:

Aplicação de produto de máquina de linha

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas formadoras de rolos  em diferentes especificações, modelos e configurações.

Exemplo de aplicação de máquina perfiladeira para telhado

Detalhes da embalagem da máquina formadora de telhado

1. Um contêiner *40GP para carregar um conjunto de máquina perfiladeira de telhado com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
