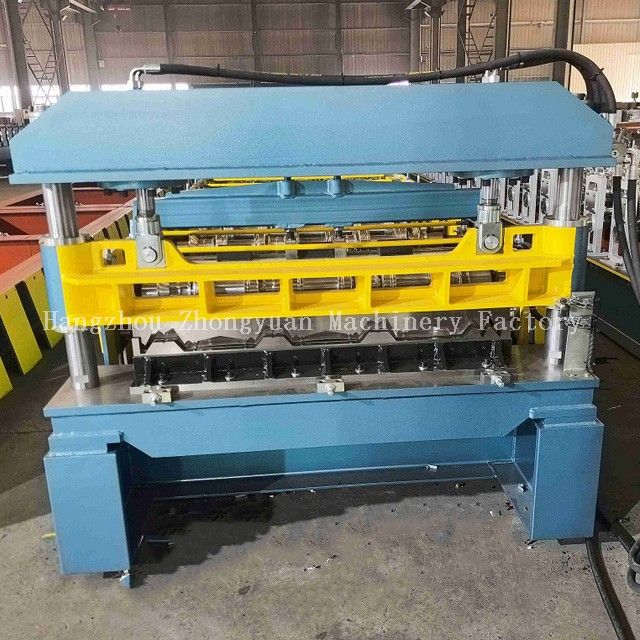

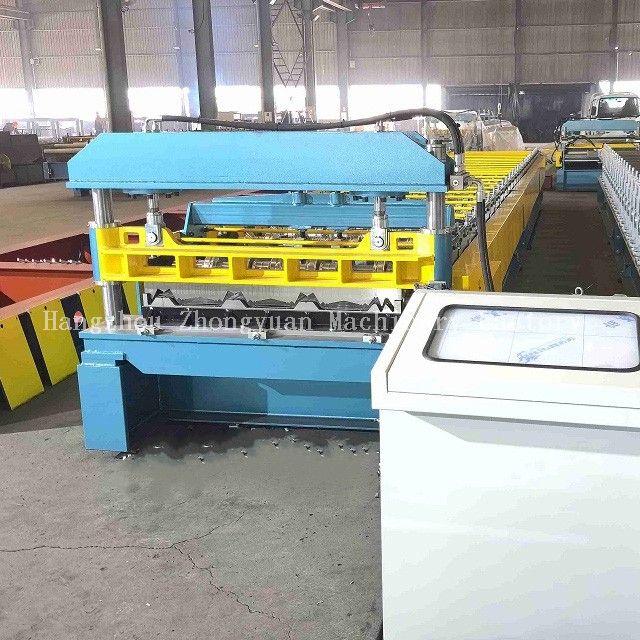

Breve introdução da máquina formadora de rolos para painel de telhado:

Parâmetros técnicos da máquina formadora de rolos para telhas:

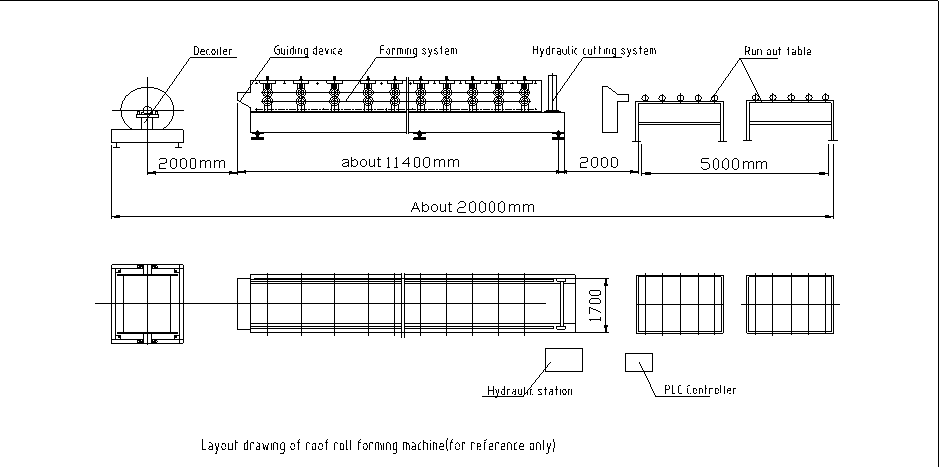

Componentes da máquina da máquina formadora de rolos para telhado de parede:

Exibição de processamento de trabalho no telhado

Desenrolando a folha→ folha guia →Formação de rolo→ Medir o comprimento e cortar a folha→ Produto para a mesa de saída

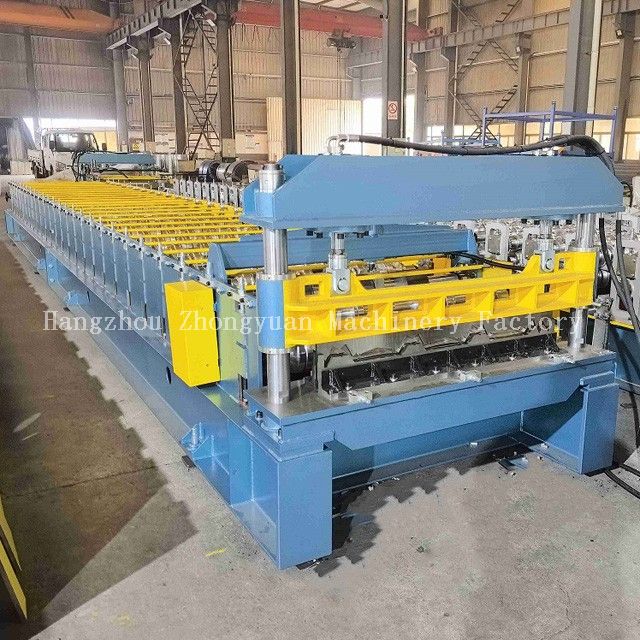

Descrição dos componentes da máquina formadora de rolos para telhados

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

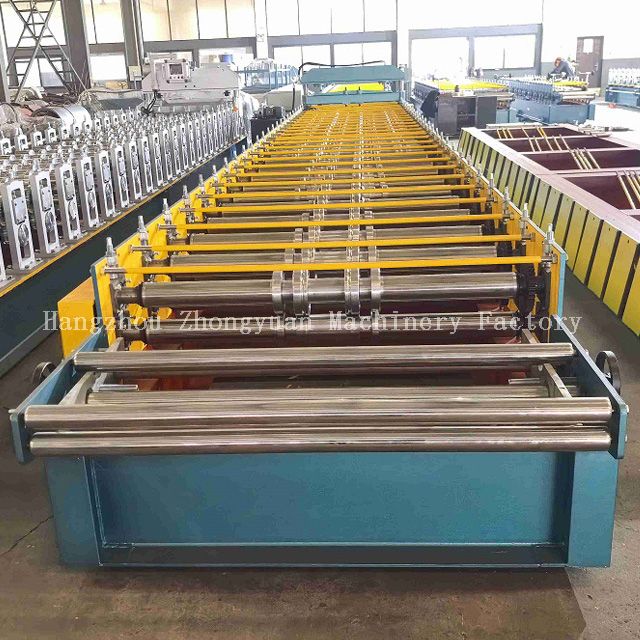

2.Rolos Hard Forming com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

3.Projete rolamentos dentro dos rolos formadores

Projete o rolamento dentro dos rolos para fazer a máquina funcionar com menos carga, de modo que os rolos não sejam fáceis de danificar.

Garanta a mesma velocidade entre os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina.

4. Corte Hidráulico :

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12 mov com tratamento temperado.

3)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±2mm.

5)  A potência de corte é fornecida pela estação hidráulica.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

7)  É um estilo de corte perfurante, há uma tira de aço residual de 8 mm após cada corte, para  prolongar a vida útil da faca e reduzir a deformação da folha do deck.

5. Estação hidráulica :

1)  Fornece energia para o cortador hidráulico.

2)  Todos os acessórios hidráulicos usam produtos de marcas famosas chinesas.

3)  Potência do motor hidráulico: 2,2KW

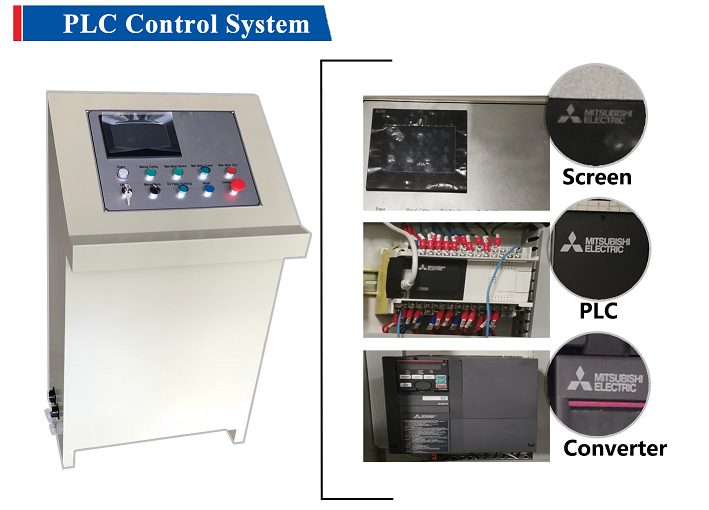

6. Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 440V/60HZ/3Fase (pode ser projetada de acordo com a exigência do comprador)

Aplicação do produto da  máquina formadora de rolos para telhado de metal

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquina perfiladeira para painel de telhado para venda em diferentes especificações, modelos e configurações.

Exemplo de aplicação  de máquina formadora de chapa de telhado

Detalhes da embalagem da  máquina formadora de rolos para telhado

1. Um contêiner *40GP para carregar um conjunto de máquina formadora de chapa de telhado com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
