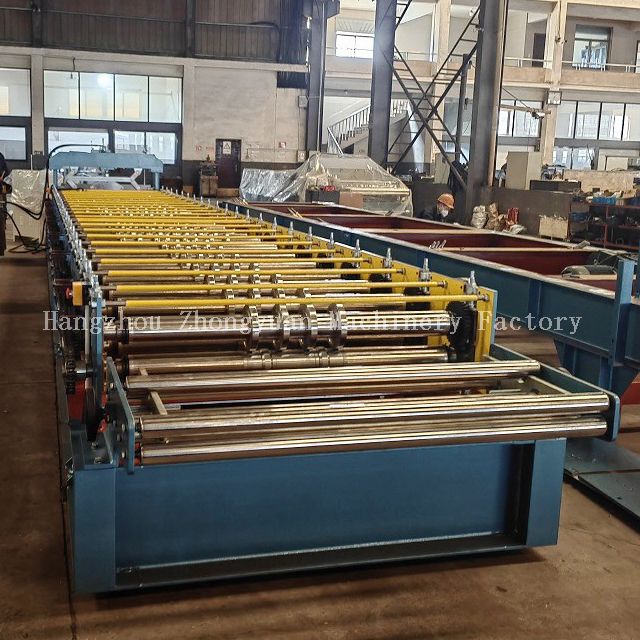

Breve introdução da máquina formadora de rolos para painel de telhado:

Parâmetros técnicos da máquina formadora de rolos para telhados:

Componentes da máquina da máquina formadora de rolos para telhado de metal:

Exibição de processamento de trabalho no telhado

Desenrolando a folha→Folha guia →Formação de rolo→Medir o comprimento e cortar a folha→Produto para a mesa de saída

Descrição dos componentes da máquina formadora de rolos para telhados

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

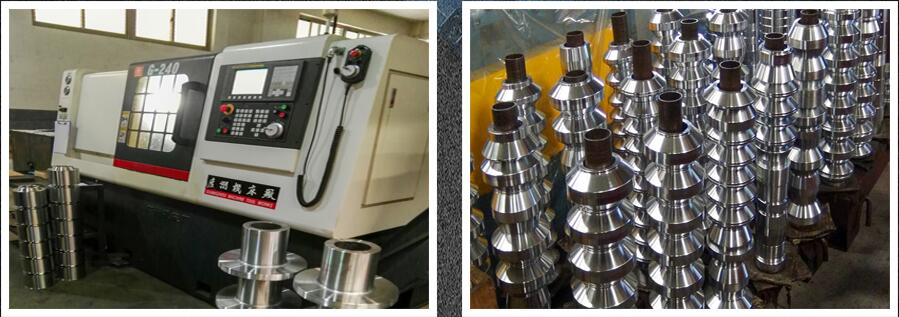

2.Rolos de máquina

Todos os rolos fabricados em aço 45#

As máquinas CNC podem melhorar a precisão dos rolos.

Acabamento cromado na superfície para adicionar dureza aos rolos.

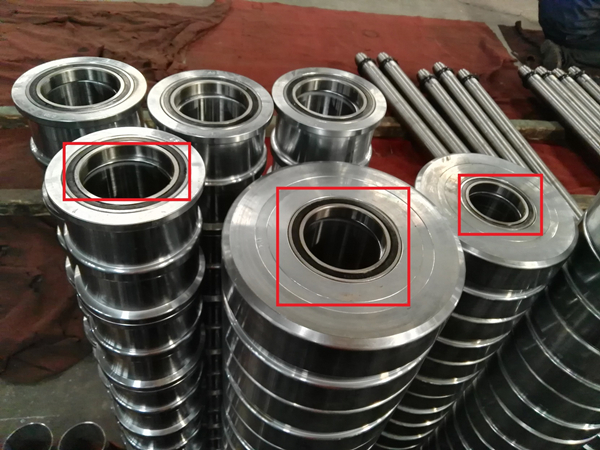

3.Projete rolamentos dentro dos rolos formadores

Projete rolamentos dentro dos rolos para permitir que a máquina funcione com menos carga, de modo que os rolos não sejam facilmente danificados.

Garanta a mesma velocidade entre todos os rolos, sem diferença de velocidade entre os rolos, melhore a precisão da conformação.

Os rolamentos estão ajudando a prolongar a vida útil da máquina. Nossas máquinas formadoras fabricadas podem usar mais de 15 anos.

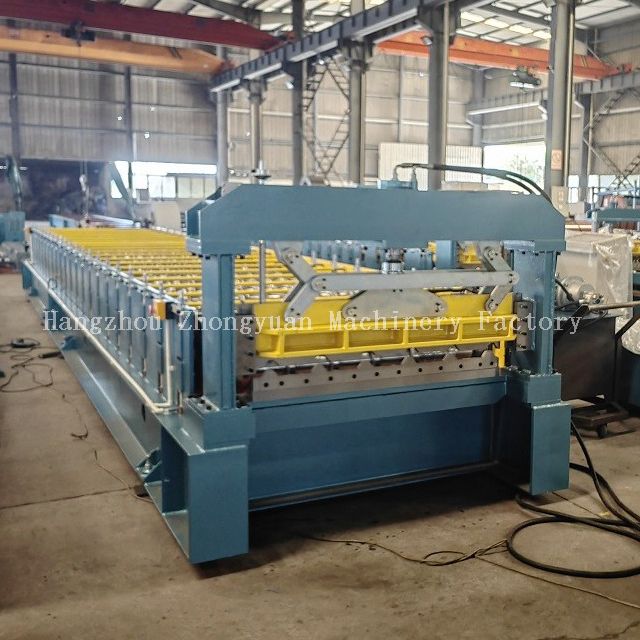

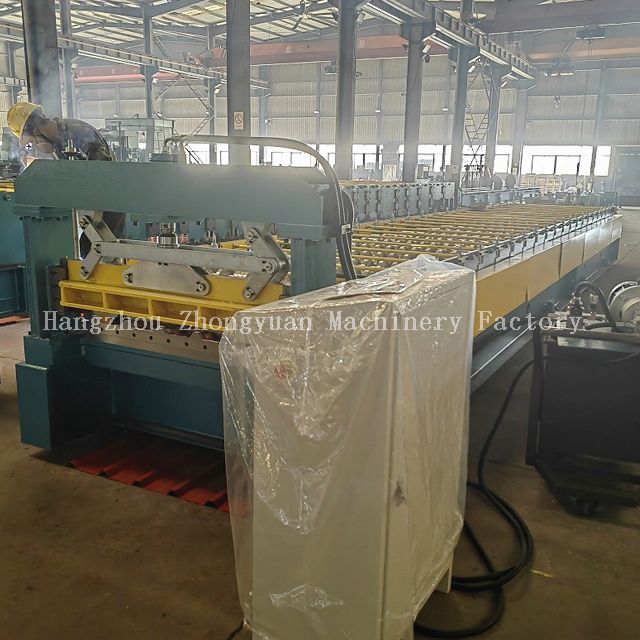

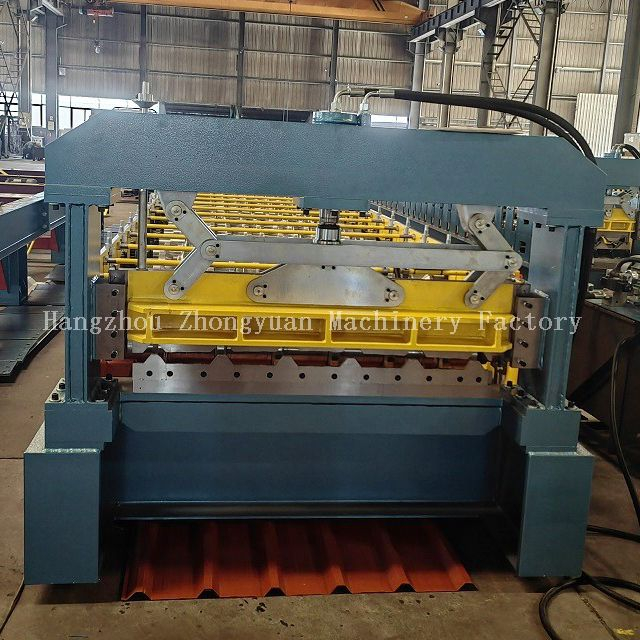

4. Corte Hidráulico :

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov. com tratamento extinto.

2)  Adota estrutura soldada para boa rigidez.

4) A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±2mm.

5)  A potência de corte é fornecida pela estação hidráulica.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

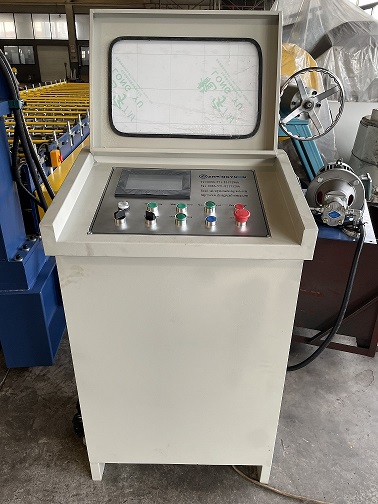

5. Sistema de controle PLC :

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 415 V / 50 Hz, trifásico (pode ser projetado de acordo com a necessidade do comprador)

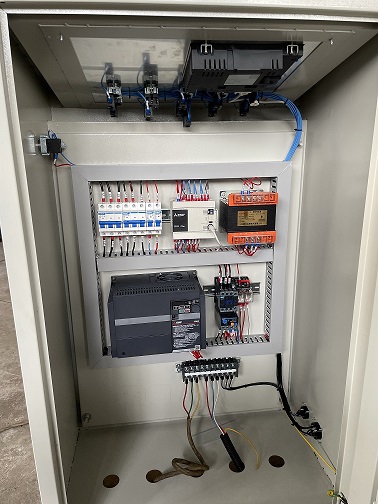

Referência do formulário externo do sistema:

Aplicação de produto da  máquina formadora de telhado

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos máquinas perfiladeiras para coberturas metálicas em diferentes especificações, modelos e configurações.

Exemplo de aplicação  de máquina perfiladeira para telhados

Detalhes de embalagem da  máquina   de painel de parede de telhado

1. Um contêiner *40GP para carregar um conjunto de máquina de cobertura com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
