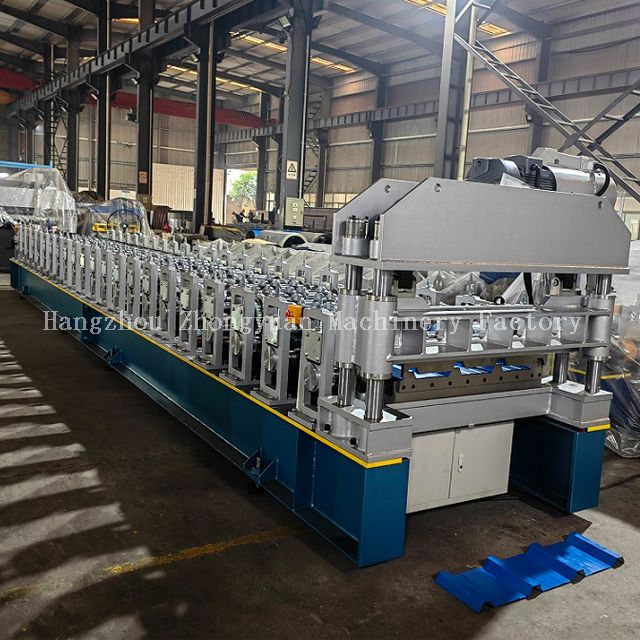

Breve introdução da máquina formadora de rolos para telhas onduladas:

Parâmetros técnicos da fabricação da máquina formadora de rolos para telhado e painel de parede:

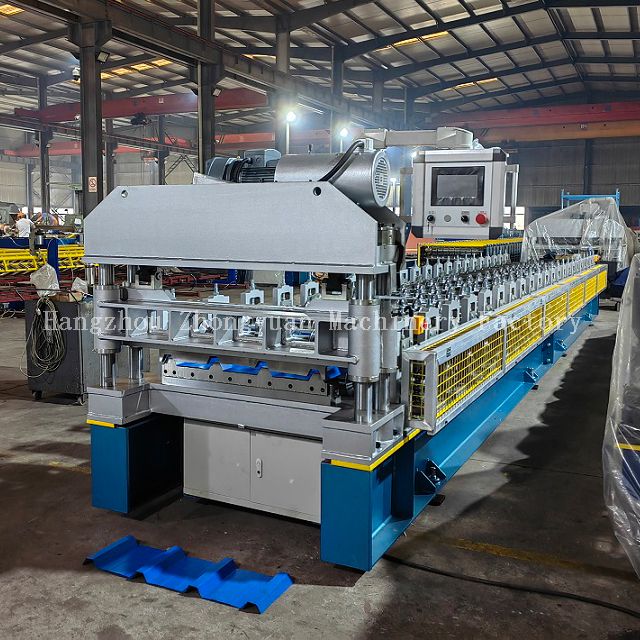

Componentes da máquina da máquina formadora de rolos para telhado de chapa de metal:

Exibição de processamento de trabalho no telhado

Desenrolando a folha→  folha guia →Formação de rolo→  Medir o comprimento e cortar a folha→  Produto para a mesa de saída

Descrição dos componentes da  máquina formadora de rolos para telhado de metal para venda

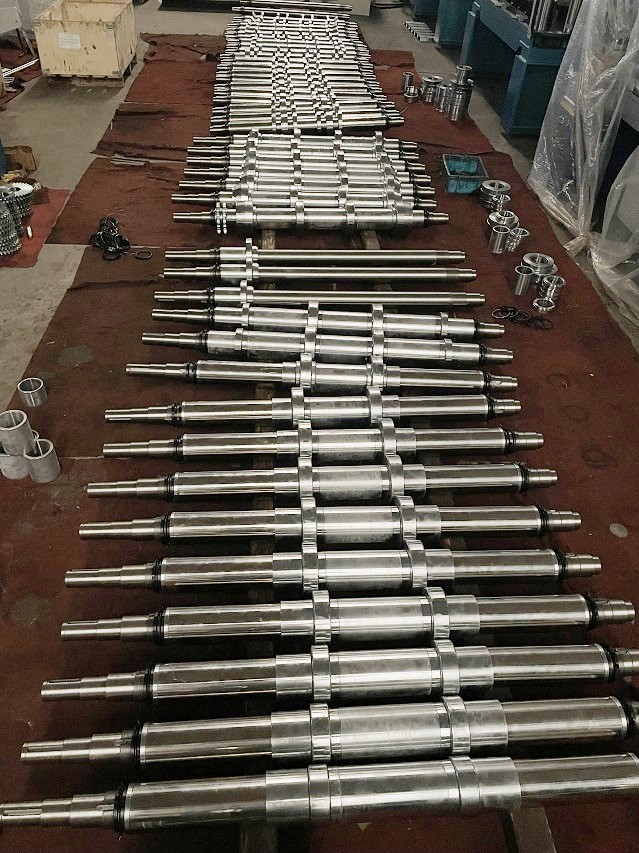

1. Eixos de alta precisão

Eixos sólidos dia.72mm.

Eixos de aço sólido estão sendo usinados duas vezes com retificadora para garantir a precisão final. Garantir que o comprador obtenha folha de alta precisão da máquina fabricada em Zhongyuan.

2.Rolos Hard Forming com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

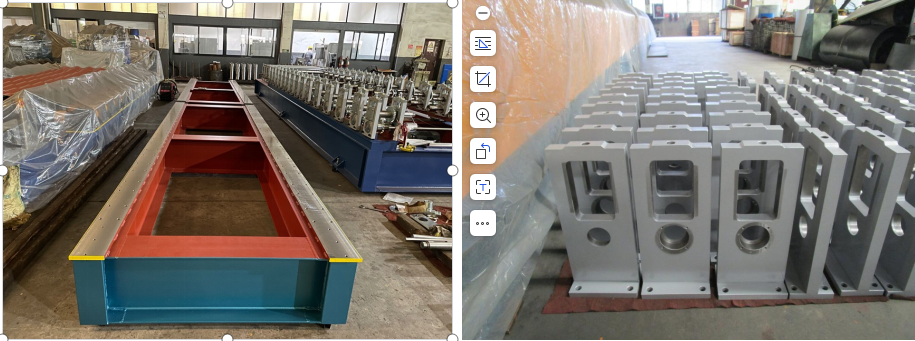

3. A estrutura da máquina é processada na superfície por uma máquina de planejamento de 10m.

Estrutura da máquina em  aço tipo H400  por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau  8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral:  40mm

16A-1 Corrente e engrenagem movem a linha, aciona o motor,  estações  de cerca de  22 passos  para formar

Motor principal=7,5KW

Velocidade de formação  30-35m/min.

Todos  os  rolos  processados  ​​são  montados  no  carpete  para  evitar  arranhões  na  superfície  dos  rolos .

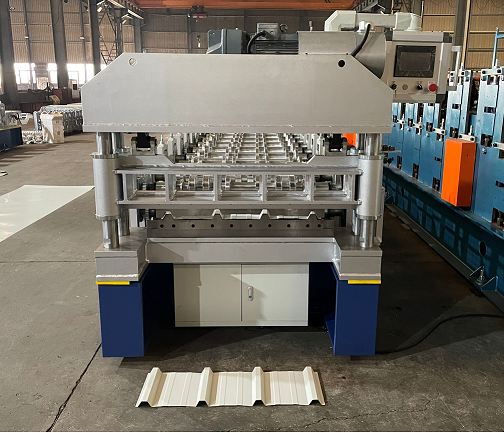

4.Dispositivo de corte hidráulico automático

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final.  tolerância de comprimento de corte ±1,5mm.

5)  A potência de corte é fornecida por energia elétrica.  3KW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo

codificador.  Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Termine isso

ação, a máquina funcionará novamente continuamente.

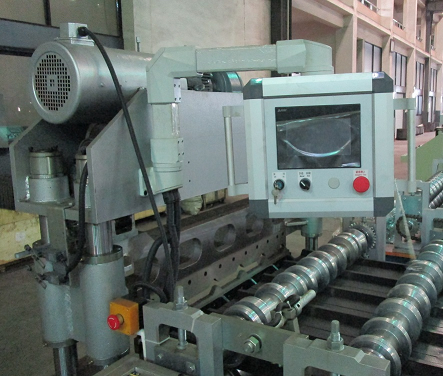

5. Sistema de controle PLC:

1)   Este sistema utiliza  Mitsubishi PLC para controlar todas as ações de trabalho. Quantidade de produção  e cada peça

o comprimento  será medido automaticamente. É conveniente controlar a máquina formadora de rolos.

2)   O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela  os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada:  380V/50HZ/3Phase (pode ser personalizado de acordo com a necessidade do cliente).

Referência do formulário externo do sistema:

Aplicação de produto de  máquina formadora de rolo para telhado envidraçado

A fim de satisfazer as diversas necessidades dos clientes, projetamos e fabricamos telhas para máquinas perfiladeiras  em diferentes especificações, modelos e configurações.

Máquina formadora de rolos para telhado de aço esmaltado  Exemplo de aplicação

Detalhes da embalagem do  telhado de fabricação da máquina formadora de rolos

1. Um contêiner *40GP para carregar um conjunto de máquinas formadoras de telhados metálicos com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
