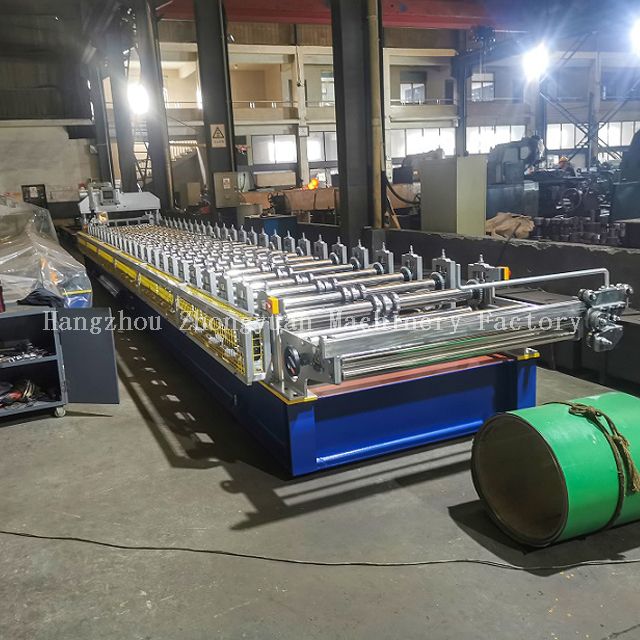

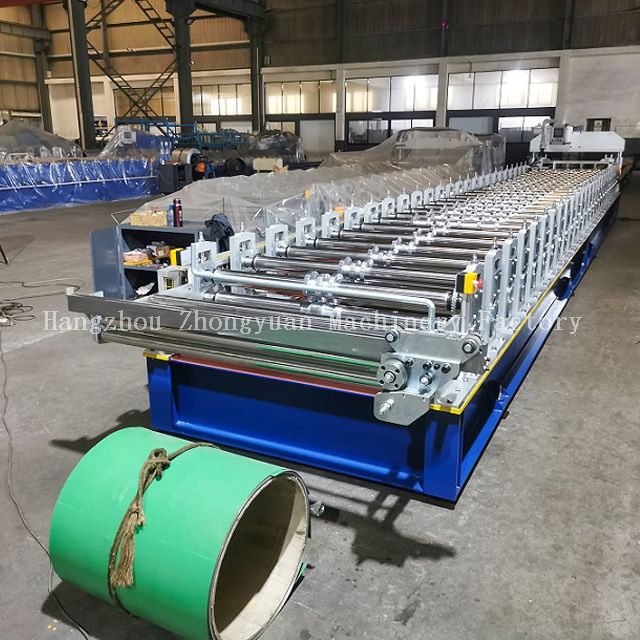

Breve introdução da máquina para telhados:

Parâmetros técnicos da máquina para coberturas metálicas à venda:

Componentes da máquina do formador de rolo para telhados de metal:

Exibição de processamento de trabalho no telhado

Desenrolando a folha→Folha guia →Formação de rolo→Medir o comprimento e cortar a folha→Produto para a mesa de saída

Descrição dos componentes da máquina formadora de rolos para telhados

1. Eixos de alta precisão

Eixos sólidos diâmetro. 72 mm para espessura do material.

Todos os eixos são usinados duas vezes por retificadora cilíndrica para garantir a precisão final.

Garantir que os compradores obtenham folhas de deck de alta precisão da máquina fabricada em Zhongyuan

2.Rolos Hard Forming com alta precisão

Cada rolo formador usa máquina CNC para polir e usinar no formato de rolos projetado, pode melhorar a precisão dos rolos. E plantou cromo duro de 0,03-0,05 mm para garantir que a máquina funcione por mais de 15 anos para você.

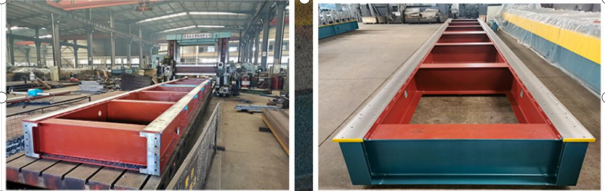

3.Corpo principal da máquina

Estrutura da máquina em aço tipo H400 por soldagem, planejada na superfície para garantir precisão.

Todos os parafusos com grau 8.8 (algumas outras fábricas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina. Espessura da parede lateral: 40mm

4.Dispositivo de corte elétrico automático

1)  Adota pós-corte, Pare para cortar;

2)  O material da lâmina de corte é Cr12mov com tratamento temperado.

2)  Adota estrutura soldada para boa rigidez.

4)  A estrutura de corte foi tratada termicamente para evitar a deformação do produto final. tolerância de comprimento de corte ±1,5 mm.

5)  A potência de corte é fornecida por energia elétrica. 3KW.

6)  O produto final pode ser cortado conforme o comprimento definido no controlador PLC, e o comprimento é medido automaticamente pelo codificador. Quando o produto final atingir o comprimento definido, a máquina irá parar para cortar o produto automaticamente. Conclua esta ação, a máquina funcionará novamente continuamente.

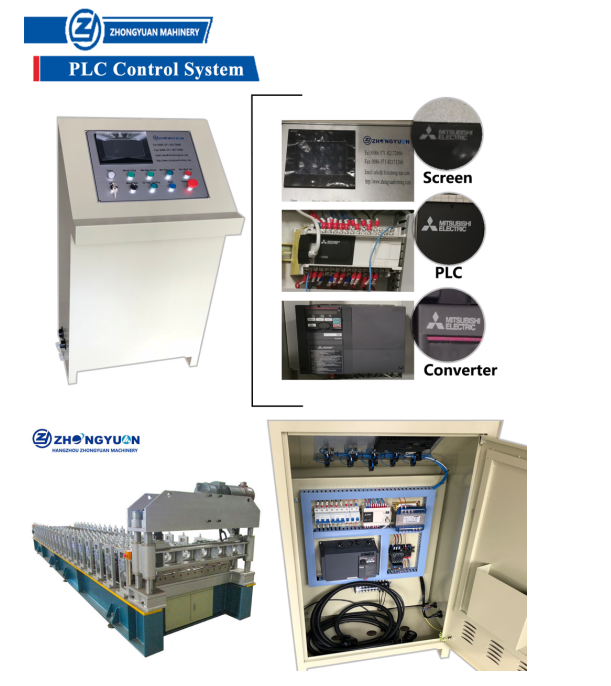

5. Sistema de controle PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina formadora de rolos.

2) O conversor Mitsubishi ajusta a tecnologia de velocidade, realiza a produção automática.

3)  A tela sensível ao toque é inserida e cancela os dados de trabalho.

4)  O sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.

5)  Contagem do codificador, tendo função de contagem e medição de comprimento.

6)  Tensão de alimentação adequada: 380V/50HZ/3Phase (pode ser personalizado por exigência do cliente).

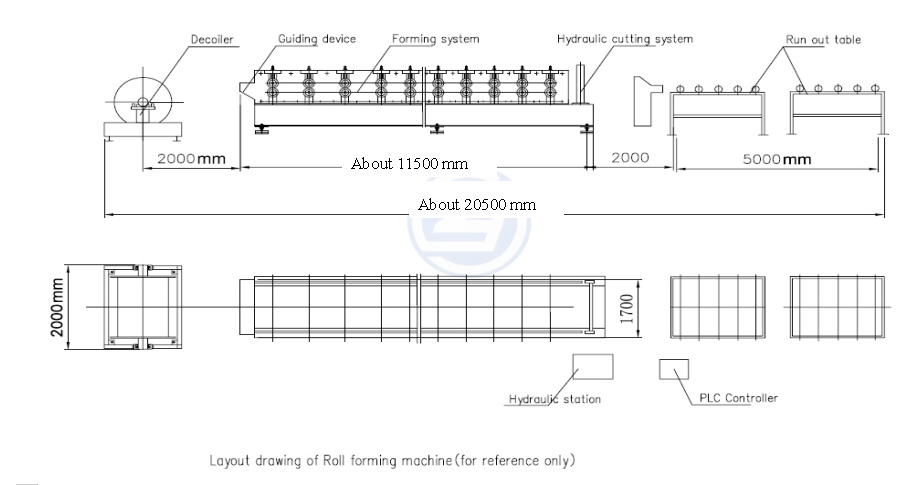

Referência do formulário externo do sistema:

Aplicação do produto da máquina formadora de rolos para painel de parede de telhado

A fim de satisfazer as diversas necessidades dos clientes, nós projetamos e fabricamos máquinas formadoras de rolos para telhados de metal  em diferentes especificações, modelos e configurações.

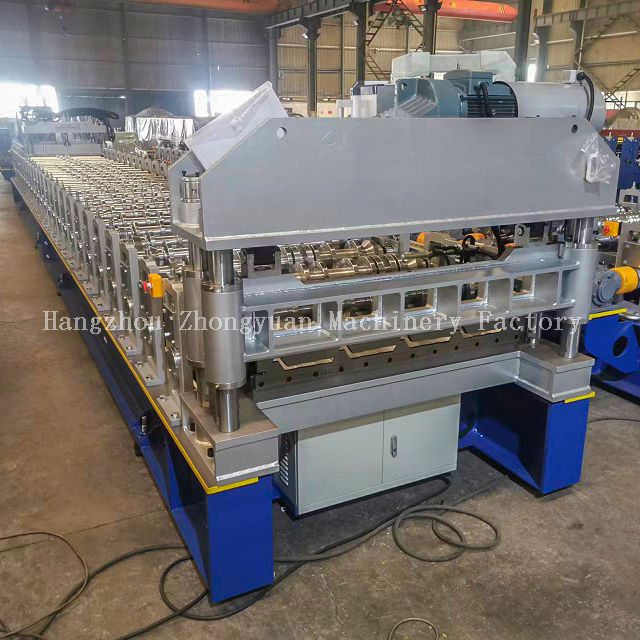

Exemplo de aplicação de máquina formadora de telhado

Detalhes da embalagem da máquina formadora de telhado

1. Um contêiner *40GP para carregar um conjunto de máquina perfiladeira de painel de telhado corrugado com desbobinador mecânico;

2. Todo o óleo antiferrugem limpo, controlador PLC coberto por filme de espuma;

3. Peças sobressalentes e algumas peças pequenas embaladas em caixa de ferramentas de plástico;

4.Todos os componentes fixados por fio de aço com recipiente. Adequado para transporte marítimo de longa data.

Prazo de entrega

Máquina pronta dentro de 100 dias após receber o depósito de 30% e confirmar os detalhes do contrato do comprador e do vendedor.
